الوصف

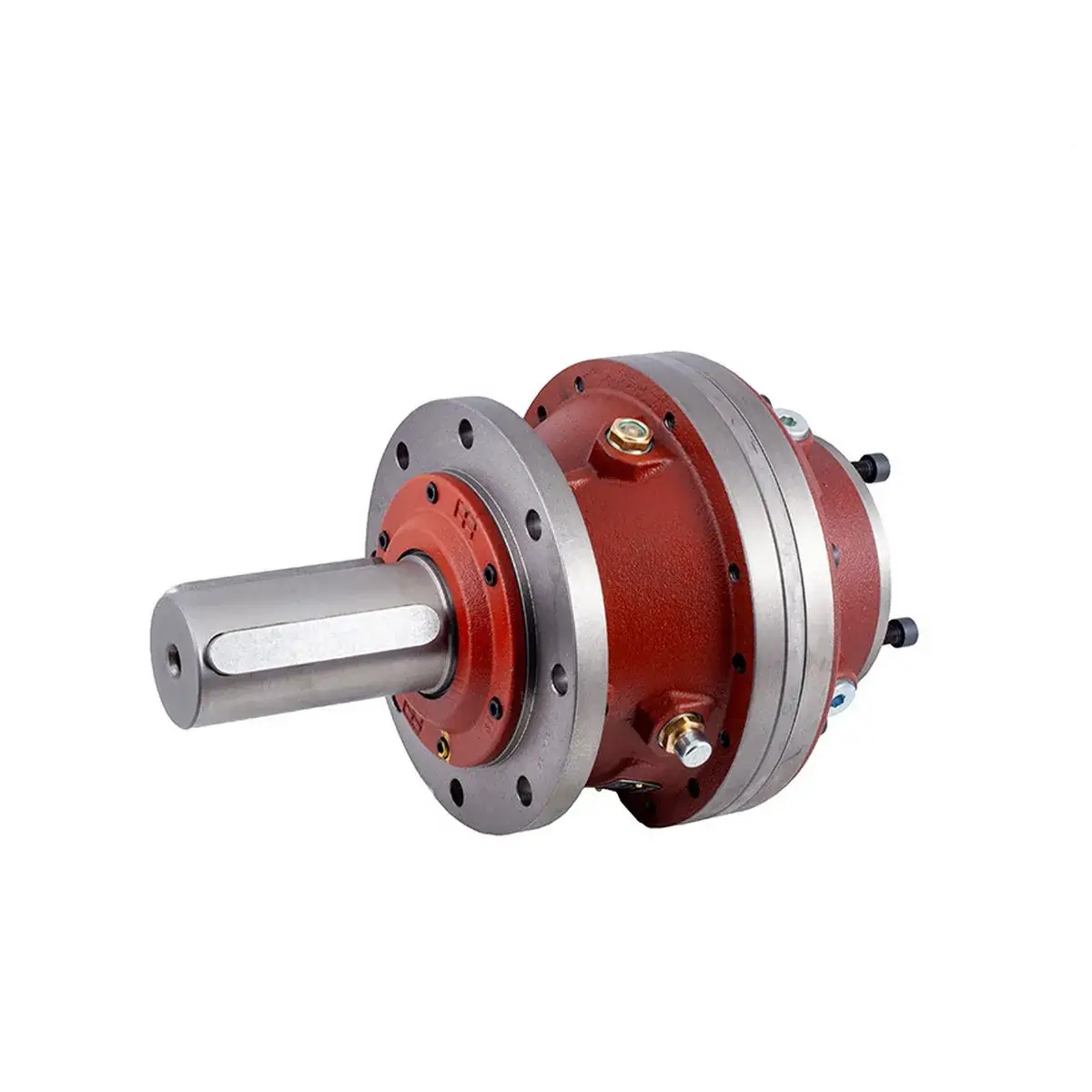

علبة التروس الشمسية رجیانا تیپ 310 (RR310)، یکی از اعضای محبوب و استراتژیک خانواده سری 2000 / RR Plus شرکت ایتالیایی Reggiana Riduttori است . این محصول در رده گیربکسهای متوسط-سنگین (Medium-heavy duty) این خانواده قرار میگیرد و پل ارتباطی بین تیپهای کوچکتر (210, 110) و تیپهای بزرگتر (510, 710, 810) محسوب میشود. عدد 310 در نام این تیپ نشاندهنده سایز فریم بوده و حداکثر گشتاور نامی آن 2,600 نیوتن متر با قابلیت پیک تا 6,500 نیوتن متر (بسته به نسخه) میباشد .
سری RR310 به دلیل طراحی مدولار، چگالی توان بالا و انعطاف در نصب، برای طیف گستردهای از کاربردهای صنعتی و متحرک از جمله جرثقیلها، وینچها، نوار نقالههای سنگین، میکسرهای صنعتی و ماشینآلات ساختمانی مناسب است . رها گیربکس این محصول را با قابلیت تطابق با استانداردهای ATEX (مناطق انفجاری) و DNV (دریایی) عرضه میکند.
جدول مشخصات فنی تیپ 310 (RR310) در مقایسه با خانواده RR
| مميزة | RR 210 | RR 310 | RR 510 | RR 710 |
|---|---|---|---|---|
| حداکثر گشتاور نامی (T2 nom) | 1,650 Nm | 2,600 Nm | 4,800 Nm | 5,300 Nm |
| حداکثر گشتاور پیک (T2 max) | 2,500-3,300 Nm | 5,500-6,500 Nm | 7,000-7,500 Nm | 8,500-9,300 Nm |
| بازه نسبت تبدیل (i) | 3.31 – 1,938 | 3.40 – 2,136 | 3.40 – 2,190 | 4.00 – 1,956 |
| نوع علبة التروس | سیارهای | سیارهای | سیارهای | سیارهای |
| پیکربندی | هممحور (In-line) | هممحور (In-line) | هممحور | هممحور |
[Source: ]
النقاط الرئيسية
جایگاه تیپ 310 در خانواده سری 2000 رجیانا
سری 2000 رجیانا شامل سایزهای متعددی از RR65 تا RR1700 است . تیپ 310 در رده میانی-بالا این خانواده قرار دارد:
-
RR 65-210: کاربردهای سبک تا متوسط صنعتی (گشتاور تا 1,650 Nm)
-
RR 310: کاربردهای متوسط-سنگین (گشتاور 2,600 Nm، پیک 6,500 Nm)
-
RR 510-1700: کاربردهای سنگین تا فوق سنگین (گشتاور 4,800 تا 18,100 Nm)
ظرفیت گشتاور استثنایی
RR310 با گشتاور نامی 2,600 نیوتن متر (260 daNm) و گشتاور پیک 6,500 نیوتن متر (650 daNm) در نسخه S (سری سنگین)، معادل ظرفیت بالابری حدود 2 تا 3 تن برای وینچهای تک درام است . این گشتاور برای کاربردهای زیر کافی است:
-
جرثقیلهای سقفی 5-10 تنی (سیستم حرکت و چرخش)
-
وینچهای صنعتی متوسط
-
نوار نقالههای اصلی با طول 30-50 متر
نسبت تبدیل گسترده (3.40 تا 2,136)
RR310 با بهرهگیری از پیکربندی مدولار 1 تا 4 مرحلهای، محدوده نسبت تبدیل بسیار وسیعی را پوشش میدهد :
-
نسبتهای پایین (3.40-15): کاربردهای سرعت بالا (نوار نقالههای سریع، فنها)
-
نسبتهای متوسط (15-100): کاربردهای عمومی صنعتی (میکسرها، پمپها)
-
نسبتهای بالا (100-2,136): کاربردهای سرعت پایین و گشتاور بالا (وینچها، بالابرها)
تنوع خروجیهای استاندارد
RR310 در انواع مختلف خروجی قابل سفارش است :
| نوع الإخراج | کد | التطبيق |
|---|---|---|
| دندانهدار نر | MS (Male Splined) | اتصال به دنده داخلی دستگاه، متداولترین گزینه |
| دندانهدار ماده | FS (Female Splined / Innenverzahnung) | اتصال مستقیم به شفت دندانهدار دستگاه (مثل وینچها) |
| شافت استوانهای با کلید | MC (Male Cylindrical) | کاربردهای عمومی صنعتی |
| شافت توخالی با رینگ جمعشونده | Hollow Shaft (MH) | نصب مستقیم روی شافت دستگاه (بدون کوپلینگ) |
| پینیون یکپارچه | ZI | اتصال به قفسه دندانهدار (سیستمهای حرکت خطی) |
گزینههای ورودی برای اتصال موتورهای مختلف
RR310 انعطاف پذیری بالایی در بخش ورودی دارد :
-
فلنج IEC/NEMA: برای اتصال مستقیم الکتروموتورهای استاندارد صنعتی
-
فلنج SAE: برای اتصال مستقیم هیدروموتورهای صنعتی (مناسب برای ماشینآلات متحرک)
-
شافت ورودی استوانهای (EP): برای اتصال از طریق کوپلینگ الاستیک
-
اداپتور مخصوص هیدروموتورهای سری OMP/OMR: اتصال مستقیم به هیدروموتورهای کوچک و متوسط
نمونههای مشخص از پیکربندیهای موجود در بازار
بر اساس اطلاعات موجود در بازار اروپا، پیکربندیهای زیر از RR310 قابل تهیه است :
| پیکربندی | نسبة التحويل (أنا) | نوع الإخراج | نوع المدخل |
|---|---|---|---|
| RR310DMS | 16.40 | دندانهدار نر (MS) | اتصال هیدروموتور SAE A با شفت 25mm |
| RR310FS | 7.00 | دندانهدار ماده (FS) | اتصال هیدروموتور سری OMSS |
گواهینامهها و استانداردها
RR310 قابلیت اخذ گواهینامههای بینالمللی را دارد :
-
ATEX II 2D: مناسب برای مناطق دارای گرد و غبار انفجاری (صنایع شیمیایی، سیمان، چوب)
-
DNV GL: تأییدیه دریایی برای نصب روی کشتیها و سکوهای نفتی
-
CE: مطابق با استانداردهای ایمنی اروپا
کاربردهای تخصصی
جرثقیلهای سقفی و صنعتی (10-15 تن)
RR310 به طور گسترده در جرثقیلهای سقفی (Overhead Cranes) و دروازهای (Gantry Cranes) برای سیستم حرکت خطی (Travel Drive) و سیستم بالابری (Hoist Drive) استفاده میشود. نسخه دندانهدار نر (MS) با اتصال مستقیم به چرخدنده جرثقیل، رایجترین پیکربندی است.
وینچهای صنعتی و ماشینآلات ساختمانی
در وینچهای بیلهای مکانیکی، جرثقیلهای متحرک و ماشینآلات حفاری، RR310 به عنوان گیربکس اصلی وینچ (Winch Drive) عمل میکند. نسخه دندانهدار ماده (FS) با اتصال مستقیم به درام وینچ، متداولترین گزینه است .
میکسرهای صنعتی و ماشینآلات شیمیایی
RR310 برای میکسرهای با ظرفیت 3-5 تن (مواد شیمیایی، خوراک دام، رنگ و رزین) مناسب است. راندمان بالا (تا 96%) و قابلیت تحمل گشتاورهای ضربهای، آن را به گزینهای ایدهآل تبدیل کرده است.
نوار نقالههای طولانی در صنایع معدنی
با نسبت تبدیل بالا (تا 2,136)، RR310 میتواند نوار نقالههای با طول 50-100 متر را با سرعت پایین و گشتاور بالا راهاندازی کند. پوسته چدن داکتیل، لرزشهای ناشی از مواد نامتعادل را جذب میکند.
سیستمهای ردیاب خورشیدی (Solar Trackers)
RR310 با دقت بالا و قابلیت موقعیتدهی دقیق، در سیستمهای ردیاب خورشیدی (Solar Trackers) برای چرخاندن پنلهای خورشیدی در مسیر خورشید استفاده میشود. نسخه شافت توخالی با رینگ جمعشونده، نصب مستقیم روی شافت اصلی را ممکن میسازد.
نکات نصب و نگهداری
تزييت
رجیانا محصولات خود را بدون روغن تحویل میدهد و پر کردن روغن بر عهده کاربر است :
| مميزة | المبلغ |
|---|---|
| نوع روغن پیشنهادی | روغن صنعتی معدنی با ویسکوزیته ISO VG 150 (دماهای معمولی) یا ISO VG 220 (دماهای بالا) |
| نظام تزييت | حمام روغن (Oil Bath Lubrication) |
| دمای مجاز روغن کاری | حداکثر 90 درجه سانتیگراد |
| دمای محیط مجاز | 20- تا 40+ درجه سانتیگراد |
| تعویض اولیه (دوره نشست) | پس از 100 ساعت کار (حداکثر 2 هفته) — بسیار مهم |
| تعویض بعدی | هر 5000 ساعت یا سالی یکبار (در محیطهای گرد و غباری هر 6 ماه) |
برنامه سرویس دورهای (پیشنهادی)
-
بازرسی روغن: هر 2000 ساعت یا 6 ماه
-
تغيير الزيت: هر 5000 ساعت یا سالی یکبار (حداکثر)
-
بازرسی آببندیها: هر 4000 ساعت (تعویض در صورت نشت روغن)
-
بازرسی پیچها و اتصالات: هر 4000 ساعت (چک تورک پیچها)
-
تمیزکاری خارجی: هر 1000 ساعت (جلوگیری از تجمع گرد و غبار روی پوسته)
-
سرویس اساسی (یاتاقانها و چرخدندهها): هر 25000-30000 ساعت یا 3-4 سال
الوزن والأبعاد
-
الوزن التقريبي: نسخه RR310D MC حدود 21 کیلوگرم (بسته به پیکربندی متغیر است)
-
التثبيت: پایه دار (Foot-mounted)، فلنج دار (Flange-mounted)، نصب با بازوی واکنش گشتاور (Torque Arm)
الأسئلة الشائعة (FAQ)
تفاوت نسخههای M../FS و S.. در RR310 چیست؟
| إصدار | گشتاور نامی | گشتاور پیک | کاربرد پیشنهادی |
|---|---|---|---|
| M../FS | 2,600 Nm | 5,500 Nm | کاربردهای استاندارد صنعتی، بار پیوسته |
| S.. | 2,600 Nm | 6,500 Nm | کاربردهای با ضربه و بارهای ناگهانی (سنگشکنها، شردرها) |
[Source: ]
خروجی دندانهدار ماده (FS) چیست و چه مزیتی دارد؟
الإخراج FS (Female Splined – Innenverzahnung) A دندانه داخلی درون شافت خروجی است. مزیتها :
-
اتصال مستقیم به شفت دندانهدار نر (Male Splined) دستگاه (بدون کوپلینگ)
-
تحمل گشتاور بسیار بالا بدون لقی (اتصال فرم-فیت)
-
حذف کامل کوپلینگ و کاهش طول کلی مجموعه
-
متداولترین نوع خروجی برای وینچها و درامهای سیمبکسل
تفاوت RR310 هممحور (In-line) با نسخه زاویهدار (Right-angle) چیست؟
رجیانا هر دو نسخه را ارائه میدهد :
-
نسخه هممحور (In-line/Coaxial): ورودی و خروجی در یک راستا، راندمان بالاتر، مناسب برای فضاهای خطی
-
نسخه زاویهدار (Right-angle/Bevel): ورودی و خروجی با زاویه 90 درجه، فضای اشغالی کمتر در یک جهت
كم مرة يجب تغيير الزيت؟
نصيحة هامة جدا: اولین تعویض روغن باید پس از 100 ساعت کار (حداکثر 2 هفته) انجام شود . این تعویض برای خارج کردن برادههای اولیه حاصل از نشست دندهها (Running-in) ضروری است. در صورت عدم انجام، برادهها در روغن باقی مانده و باعث سایش سریع چرخدندهها میشوند.
چه گواهینامههایی برای RR310 قابل اخذ است؟
RR310 قابلیت اخذ گواهینامههای زیر را دارد :
-
ATEX II 2D: مناطق دارای گرد و غبار انفجاری (صنایع شیمیایی، سیمان، چوب، آرد)
-
DNV GL: صنایع دریایی و فراساحلی (کشتیها، سکوهای نفتی)
-
CE: انطباق با استانداردهای ایمنی اتحادیه اروپا
نکته فنی رها گیربکس: تیپ 310 یکی از پرفروشترین و متعادلترین مدلهای سری 2000 رجیانا است که نسبت گشتاور به وزن عالی (حدود 124 Nm/kg) را ارائه میدهد. این محصول به عنوان جایگزین مستقیم برندهای آلمانی (مانند Zollern، SEW-F series، Bonfiglioli 300 Series) با قیمت رقابتیتر و زمان تحویل کوتاهتر شناخته میشود.
برای استعلام قیمت دقیق و موجودی (محصولات معمولاً “Made to Order” با زمان تحویل 12-16 هفته از ایتالیا هستند)، لطفاً اطلاعات زیر را با کارشناسان رها گیربکس در میان بگذارید:
-
نسبت تبدیل دقیق (Reduction Ratio) مورد نیاز (در بازه 3.40 تا 2,136)
-
نوع الإخراج (MS / FS / MC / Hollow / ZI)
-
نوع المدخل (الکتروموتور فلنج IEC، هیدروموتور SAE، شافت استوانهای EP، یا اتصال خاص)
-
نیاز به گشتاور پیک بالاتر (نسخه S..) در صورت وجود بار ضربهای
-
الطلب النهائي (جرثقیل، وینچ، میکسر، نوار نقاله، Solar Tracker و غیره)
-
نیاز به گواهینامه خاص (ATEX، DNV و غیره) در صورت لزوم
مدلهای RR310DMS با نسبت 16.40 و RR310FS با نسبت 7.00 از جمله پیکربندیهای رایج موجود در بازار اروپا هستند که میتوانند به عنوان مرجع سفارش استفاده شوند .
لعرض الميزات والأسعار علبة التروس الشمسية رجیانا (Reggiana) لواء 1010 اضغط على الروابط.
