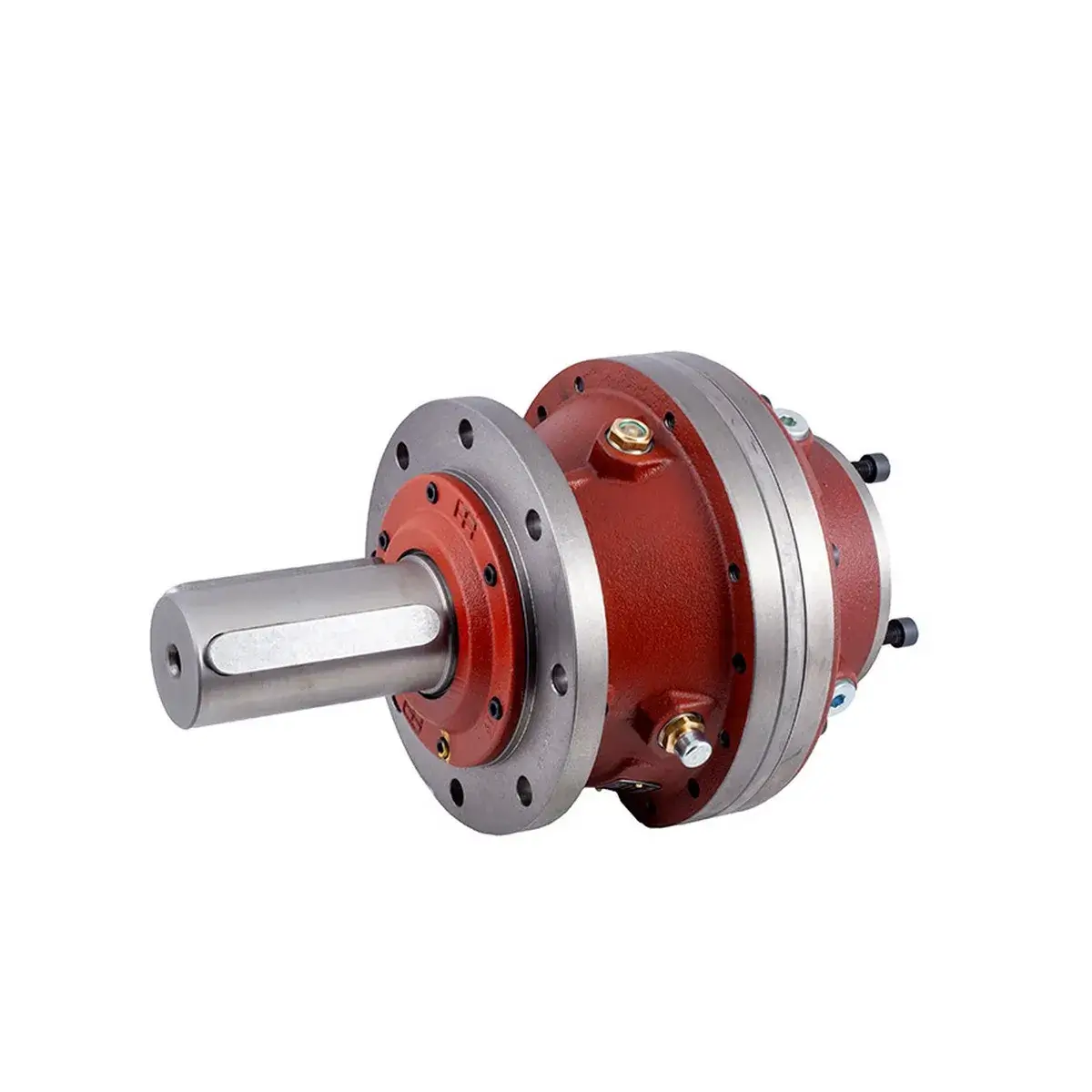

علبة التروس الشمسية رجیانا (Reggiana) لواء 1010

الوصف

علبة التروس الشمسية رجیانا تیپ 1010 (RR1010)، یکی از اعضای قدرتمند خانواده سری RR Plus / 2000 Series شرکت ایتالیایی Reggiana Riduttori است. عدد 1010 در نام این تیپ نشان‌دهنده حداکثر گشتاور نامی 13,500 نیوتن متر (T2 nom = 13,500 Nm) و گشتاور پیک 17,500 نیوتن متر (T2 max = 17,500 Nm) می‌باشد. این محصول در رده سنگین صنعتی (Heavy-duty Industrial) سری 2000 قرار می‌گیرد و جایگاهی استراتژیک بین تیپ‌های 810 (8,500 Nm) و 1700 (18,100 Nm) دارد. تیپ 1010 برای ماشین‌آلات معدنی، جرثقیل‌های سنگین، سیستم‌های محرک دوار و صنایع دریایی و فولاد طراحی شده است و یکی از پرفروش‌ترین مدل‌های رجیانا در پروژه‌های بزرگ صنعتی محسوب می‌شود.

جدول مشخصات فنی تیپ 1010 (RR1010)

النقاط الرئيسية

جایگاه تیپ 1010 در خانواده سری 2000 رجیانا

سری 2000 رجیانا شامل سایزهای متعددی از RR65 تا RR1700 است. تیپ 1010 در رده سومین مدل قدرتمند این سری (پس از RR1700 با 18,100 Nm و RR810 با 8,500 Nm) قرار می‌گیرد:

ظرفیت گشتاور قابل توجه

تیپ 1010 با گشتاور نامی 13,500 نیوتن متر، معادل ظرفیت بالابری حدود 8 تا 12 تن برای وینچ‌های تک درام است. این گشتاور برای کاربردهای زیر کافی است:

• جرثقیل‌های سقفی 20-30 تنی (سیستم‌های حرکت و چرخش)

• وینچ‌های صنعتی سنگین در معادن

• نوار نقاله‌های اصلی (Main Conveyor Drives) با طول بیش از 100 متر

تنوع خروجی‌های استاندارد

RR1010 در انواع مختلف خروجی قابل سفارش است:

نسبت تبدیل گسترده (4.00 تا 2,469.60)

RR1010 با بهره‌گیری از پیکربندی مدولار 1 تا 4 مرحله‌ای، محدوده نسبت تبدیل بسیار وسیعی را پوشش می‌دهد:

• نسبت‌های پایین (4-15): کاربردهای سرعت بالا (نوار نقاله‌های سریع)

• نسبت‌های متوسط (15-100): کاربردهای عمومی صنعتی (میکسرها، پمپ‌ها)

• نسبت‌های بالا (100-2,469): کاربردهای سرعت پایین و گشتاور بالا (وینچ‌ها، اسکرو کانوایرها)

نمونه‌های مشخص از پیکربندی‌های موجود در بازار

بر اساس اطلاعات موجود در بازار اروپا، پیکربندی‌های زیر از RR1010 قابل تهیه است:

تنوع ورودی برای اتصال موتورهای مختلف

RR1010 انعطاف پذیری بالایی در بخش ورودی دارد:

• ورودی برای هیدروموتورها: اتصال مستقیم به هیدروموتورهای سری Rexroth A2F-56-63 (رایج در ماشین‌آلات متحرک)

• شافت ورودی استوانه‌ای (EP): برای اتصال از طریق کوپلینگ به موتورهای الکتریکی

• فلنج IEC/NEMA: برای اتصال مستقیم الکتروموتورهای استاندارد صنعتی

مزیت چرخدنده‌های فولادی سخت‌کاری شده

گیربکس‌های سری 1010 رجیانا از چرخدنده‌های فولاد آلیاژی با سخت‌کاری سطحی (Case Hardened Alloy Steel) ساخته شده‌اند که دندانه‌ها پس از عملیات حرارتی سنگ‌زنی می‌شوند. این فرآیند مزایای زیر را به همراه دارد:

• راندمان مکانیکی بالا (تا 96%) حتی در نسبت‌های بالا

• عمر مفید بیش از 50,000 ساعت در شرایط کاری استاندارد

• تحمل گشتاورهای ضربه‌ای بدون آسیب به دندانه‌ها

• صدای کاری پایین (حدود 70-75 دسی بل)

کاربردهای تخصصی

صنعت فولاد و سیمان (Steel & Cement Industry)

RR1010 برای راه‌اندازی تجهیزات سنگین در صنایع فولاد و سیمان استفاده می‌شود:

• نوار نقاله‌های اصلی انتقال کلینکر و مواد اولیه

• بالابرهای سطلی (Bucket Elevators) با ارتفاع بیش از 50 متر

• کوره‌های دوار سیمان (گیربکس کمکی و اصلی)

جرثقیل‌های بندری و کشتی‌های بزرگ (Port & Marine Cranes)

RR1010 به طور گسترده در جرثقیل‌های بندری و سکوهای دریایی استفاده می‌شود:

• سیستم چرخشی (Slewing Drive) جرثقیل‌های 30-50 تنی

• وینچ‌های اصلی و کمکی کشتی‌های بزرگ

• دکل‌های حفاری فراساحلی (Offshore Drilling Rigs)

صنایع معدن (Mining Industry)

RR1010 یکی از گیربکس‌های استاندارد در ماشین‌آلات معدنی سنگین است:

• سنگ‌شکن‌های مخروطی و فکی بزرگ

• شردرهای زباله صنعتی (Industrial Shredders)

• نوار نقاله‌های طولانی در معادن روباز

ماشین‌آلات کاغذ و خمیر کاغذ (Paper & Pulp Industry)

سری 1010 رجیانا در صنایع کاغذسازی برای راه‌اندازی تجهیزات زیر استفاده می‌شود:

• درام‌های خشک‌کن (Dryer Drums)

• کالندرها (Calenders) و رول‌های پرس (Press Rolls)

• سیستم‌های انتقال ورق کاغذ

نکات نصب و نگهداری

تزييت

رجیانا محصولات خود را بدون روغن تحویل می‌دهد و پر کردن روغن بر عهده کاربر است:

برنامه سرویس دوره‌ای (پیشنهادی)

• بازرسی روغن: هر 2000 ساعت یا 6 ماه

• تغيير الزيت: هر 5000-8000 ساعت یا سالی یکبار

• بازرسی آب‌بندی‌ها: هر 4000 ساعت (تعویض در صورت نشت)

• بازرسی پیچ‌ها و اتصالات: هر 4000 ساعت

• سرویس اساسی (یاتاقان‌ها و چرخدنده‌ها): هر 25000-35000 ساعت یا 4-5 سال

الأسئلة الشائعة (FAQ)

تفاوت تیپ 1010 با تیپ‌های 810 و 1700 چیست؟

خروجی FS (دندانه داخلی ماده) چیست و چه مزیتی دارد؟

الإخراج FS (Female Splined – Innenverzahnung) A دندانه داخلی درون شافت خروجی است. مزیت‌ها:

• اتصال مستقیم به شفت دندانه‌دار (Male Splined) دستگاه (بدون کوپلینگ)

• تحمل گشتاور بسیار بالا بدون لقی (اتصال فرم-فیت)

• حذف کامل کوپلینگ و کاهش طول کلی مجموعه

• متداول‌ترین نوع خروجی برای وینچ‌ها و درام‌های سیم‌بکسل

كم مرة يجب تغيير الزيت؟

• حجم النفط: بسته به پیکربندی، حدود 15 تا 30 لیتر

• نوع الزيت: روغن صنعتی سنتتیک با ویسکوزیته ISO VG 220 (اقلیم معتدل) یا 320 (اقلیم گرم)

• تعویض اولیه: پس از 500-1000 ساعت کار (دوره نشست دنده‌ها)

• تعویض بعدی: هر 5000-8000 ساعت یا سالی یکبار

• نکته: در کاربردهای 24 ساعته و 7 روز هفته، تعویض روغن هر 6 ماه توصیه می‌شود

چه گزینه‌های ورودی برای اتصال موتور وجود دارد؟

سری RR1010 انعطاف پذیری بالایی در بخش ورودی دارد:

• شافت ورودی استوانه‌ای (EP): برای اتصال از طریق کوپلینگ به الکتروموتور

• فلنج IEC/NEMA: برای اتصال مستقیم الکتروموتورهای استاندارد صنعتی

• فلنج SAE: برای اتصال مستقیم هیدروموتورهای سنگین (مناسب برای ماشین‌آلات متحرک)

• اداپتور مخصوص هیدروموتور Rexroth A2F-56-63: اتصال مستقیم به هیدروموتورهای معدنی

آیا این گیربکس برای صنایع دریایی تأییدیه دارد؟

بله. رجیانا گواهینامه‌های دریایی (مانند DNV، ABS، BV، RINA) را برای سری RR1010 ارائه می‌دهد. نسخه دریایی دارای:

• سیستم آب‌بندی تقویت شده (مقاوم در برابر آب شور و رطوبت)

• پوشش ضد خوردگی اپوکسی مخصوص دریایی

• یاتاقان‌های ضد زنگ (Stainless Steel Bearings)

نکته فنی رها گیربکس: تیپ 1010 یکی از پرفروش‌ترین مدل‌های سری 2000 رجیانا است و به عنوان جایگزین مستقیم برندهای آلمانی (مانند Zollern، SEW-F series، Bonfiglioli 700 Series) با قیمت رقابتی‌تر و زمان تحویل کوتاه‌تر شناخته می‌شود.

برای استعلام قیمت دقیق و موجودی (محصولات معمولاً “Made to Order” با زمان تحویل 14-20 هفته از ایتالیا هستند)، لطفاً اطلاعات زیر را با کارشناسان رها گیربکس در میان بگذارید:

1. نسبت تبدیل دقیق (Reduction Ratio) مورد نیاز (در بازه 4.00 تا 2,469.60)

2. نوع الإخراج (MS / FS / Cylindrical / Hollow) و ابعاد دندانه (در صورت نیاز)

3. نوع المدخل (الکتروموتور فلنج IEC، هیدروموتور SAE، شافت استوانه‌ای EP، یا اتصال A2F)

4. نیاز به ترمز (Brake) و گشتاور ترمز مورد نیاز (بر اساس ظرفیت بالابری)

5. الطلب النهائي (جرثقیل بندری، صنعت فولاد، معدن، صنایع دریایی و غیره)

6. نیاز به گواهینامه دریایی (DNV، ABS و غیره) در صورت لزول

مدل‌های RR1010DFS با نسبت 13.60 و RR1010FS با نسبت 7.00 از جمله پیکربندی‌های رایج موجود در بازار اروپا هستند که می‌توانند به عنوان مرجع سفارش استفاده شوند.
