والعتاد تفتق يعني ؟ مفهوم هام في مستوى العتاد ، خطوة ، خطوة زاوية. مستوى, خطوة التروس, وهمي بلا أسنان هو متوسط القمم والوديان واحد المسافات البادئة لها. الخطوة سطح عجلة والعتاد ، نموذجية على شكل اسطوانة. خطوة زاوية التروس, الزاوية بين الخطوة سطح المحور. لشراء والنظام العتاد مخروط مع انخفاض مخفضات الاتصال بهم. إسقاط حركة أوتوماتيكي مزود أنواع علب التروس الصناعية في إيران.
آشناترین أنواع التروس مدبب زوايا خطوة أقل من 90 درجة ، وذلك على شكل مخروط. هذا النوع من التروس ، مدبب الخارجية تسمى لأن ترس عجلة والعتاد إلى الخارج،. مستويات خطوة معدات مخروط الخارجية مصبغة مع مدفوعة العتاد أيضا هي محورها. روس مستويين في نقطة التقاء محاور تقع مهاوي.
استخدام معدات مخروط صحيح حتى من كل قطعة من قطع آخر موثوقية المحور هو أكثر أهمية. عجلة والعتاد القطوع المخروطية ، الذي زوايا خطوة أكثر من تسعين درجة ، ، قد دنت إلى الداخل ومنحهم والعتاد ، مدبب الداخلية أن أقول.
التروس المخروطية التي خطوة زاوية من 90 درجة بالضبط هي قد دنت التي هي موازية للمحور ، جنبا إلى الخروج تشبه النقاط على تاج. لهذا السبب, هذا النوع من العتاد ، ميتال جير تاج أقول.
جدول المحتويات
والعتاد تفتق يعني ؟
عجلة والعتاد مخروطي هو عنصر آلة دوارة رف نقل الطاقة الميكانيكية أو القوة رمح بين رمح عمودي أو زاوية من كروس تستخدم. وهذا يؤدي إلى تغير في محور دوران رمح طاقة يمكن أن يكون. وبصرف النظر عن هذا, أداء, والعتاد, مخروط يمكن أيضا أن يكون عزم الدوران زيادة أو نقصان ، في حين أن تأثير عكسي على سرعة زاوية لأنها تخلق. لدراسة المادة حساب علبة التروس عزم الدوران انقر فوق.
والعتاد شطبة يمكن أن تستخدم مخروط قصير يتصور. على الجانب منه. الأسنان مطحنة تم تعيين الرف مع معدات أخرى معا ، متصلا. والعتاد تلك القوة رمح لتمرير. التروس, سائق يسمى بينما العتاد الذي صلاحيات يمكن تمريرها. والعتاد المحرك ويسمى. عدد الأسنان السائق والعتاد المحرك عادة لخلق ميزة الميكانيكية المختلفة. النسبة بين عدد الأسنان والعتاد والعتاد السائق نسبة والعتاد أن تكون معروفة ، في حين أن ميزة الميكانيكية نسبة عزم الدوران عزم الدوران الإدخال. هذه العلاقة مع المعادلة التالية يمكن أن تظهر:
ما ميزة الميكانيكية ، إلخ. السل و تا عزم الدوران ، وما إلى ذلك ، ر ب و را دائرة نصف قطرها ، Nb و نا ، على التوالي ، عدد بطني الأضلاع المحرك و سائق. من المعادلة يمكن تحميلها على أن زيادة عدد الأسنان والعتاد مدفوعة ، إلخ. عزم الدوران ، أكثر مما تنتج.
من ناحية أخرى, خلق ميزة الميكانيكية ، أكبر سرعة انتاج والعتاد مدفوعة يقلل. علما بأن والعتاد مخروط, عادة مجموعة من الزوج لا تحل محل بعضها البعض في استخدام. عجلات الأضلاع تفتق بسبب نقل الكامنة الأحمال الدفاعات شعاعي إلى طريقة خاصة يتم تجميعها ، وما إلى ذلك ، خلافا عجلات الأضلاع بوش الذي أساسا إلا الأحمال شعاعي ينقل. جميع التروس مدبب للحصول على أفضل أداء في الموقف الأمثل تجميعها. عن رمح ألف شوكة معرفة المزيد.
أداء العتاد تفتق يعني ؟
الكفاءة نسبة انتاج الطاقة إلى طاقة الإدخال المحددة. لاحظ أن ميزة الميكانيكية تختلف ، التي هي ذات الصلة إلى تعزيز القوات أو لحظات ، مع التضحية من السرعة. عند الحديث عن التروس ، مدبب بين يأتي فقدان الطاقة أثناء نقل الاحتكاك الناجمة عن انزلاق بين السطوح ، حزوز ، الأحمال دخلت في حمل أو مقصورة يعزى. الأداء مجموعة متنوعة من العتاد مدبب ، مقارنة مع أنواع أخرى تلخيصها في الجدول أدناه.
| نوع من العتاد | النطاق التقريبي من الكفاءة | نوع الحمولة المفروضة في محامل |
|---|---|---|
| مباشرة شطبة والعتاد | 97 – 99.5% | شعاعي التوجه |
| دوامة شطبة والعتاد | 97 – 99.5% | شعاعي التوجه |
| Zerol شطبة والعتاد | 97 – 99.5% | شعاعي التوجه |
| Hypoid شطبة والعتاد | 90 – 98% | شعاعي التوجه |
| الخارجية حفز التروس | 97 – 99.5% | شعاعي |
| التروس الداخلية | 97 – 99.5% | شعاعي |
| دودة العتاد | 50 – 90% | شعاعي التوجه |
جميع أنواع العتاد تفتق يعني ؟
أنواع مختلفة من التروس ، تفتق هناك ذلك بناء على معلومات من الأسنان واتجاه يتم تصنيفها. مجموعة متنوعة من أكثر تعقيدا ، مثل چرخدندههای تفتق دوامة هیپووئید ، وما إلى ذلك ، الناتجة عن زيادة تطوير عمليات الإنتاج ، مثل التصنيع باستخدام الحاسب الآلي.
التروس شطبة مباشرة
العتاد مباشرة مخروط هو أبسط شكل من العتاد تفتق. دنت في خط مستقيم ، ضع هذا في حال جره على محور والعتاد قطع يمكن أن يكون. سمك الأسنان هو مدبب و الجزء الخارجي أو الكعب الأسنان أكبر من الجزء الداخلي ، أو القدمين يمكن أن يكون. والعتاد تفتق المباشر خطوط الاتصال آني هم أكثر تسامحا في التثبيت غير ممكن لا. العيب من استخدام هذا النوع من الاهتزاز و الضوضاء. العتاد مخروط مباشرة إلى برامج التحميل مع سرعة منخفضة و ثابتة الحد. تطبيق المشتركة عجلة القيادة ، الأضلاع ، مدبب CA النظم التفاضلية المركبات السيارة. علبة التروس تفتق ماذا ؟
صنع التروس مباشرة مخروط هو أسهل. أول طريقة التصنيع لتصنيع العتاد مباشرة مدبب ، مع استخدام صر ، مع رأس مؤشر. طرق التصنيع کارآمدتری بعد إدخال أنظمة Revacycle ، Coniflex أن غليسون يعمل ، وما إلى ذلك ، مصنوعة.

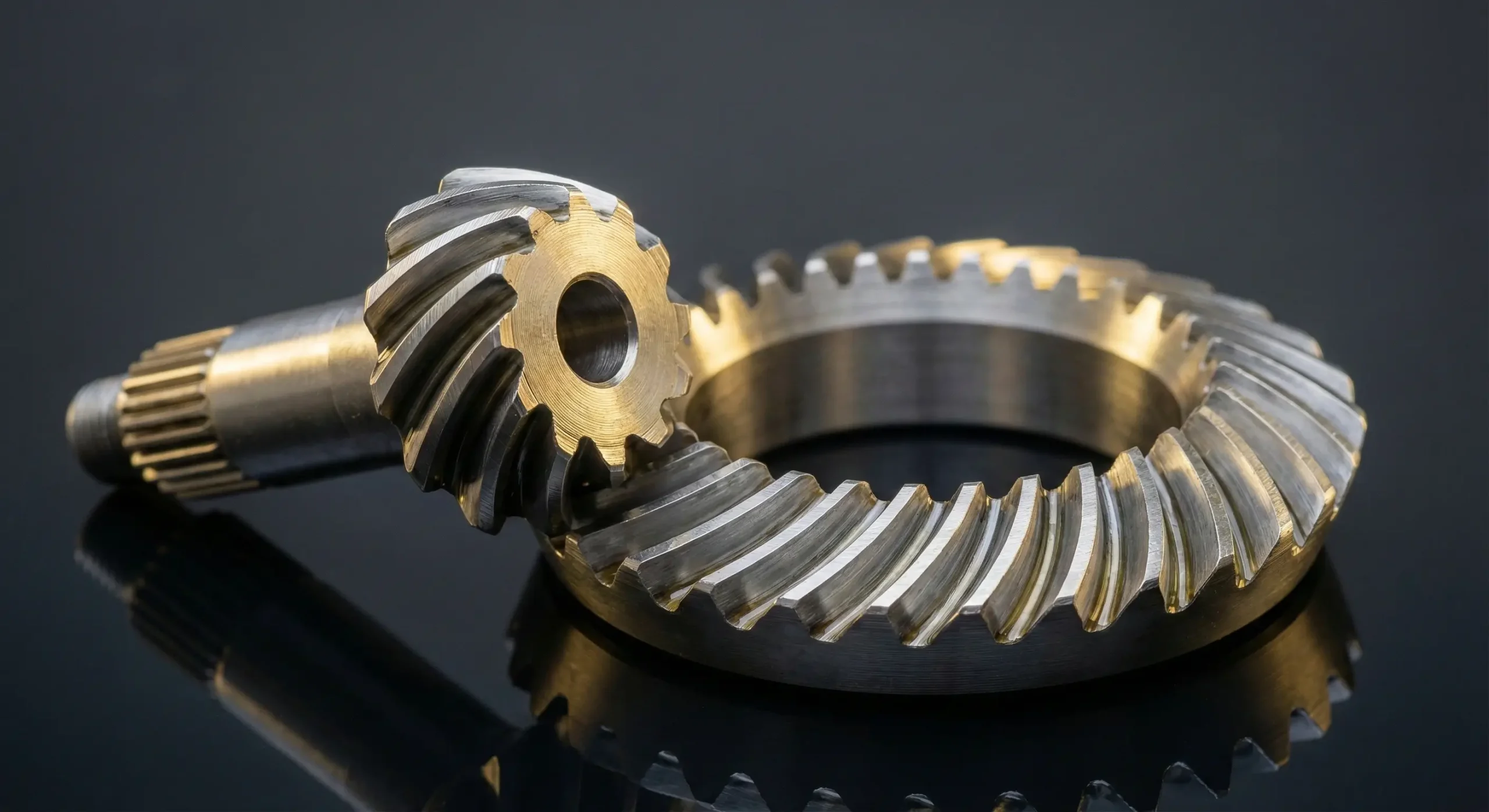

عجلة والعتاد دوامة
ترس مخروطي حلزوني هو الشكل الأكثر تعقيدا من العتاد تفتق. بطني چرخدندههای دوامة ، وما إلى ذلك ، عكس اتجاه بطني چرخدندههای مخروط ، وما إلى ذلك ، منحنية و قطري هي نفسها. وهذا يؤدي إلى التداخل بين الأسنان والتي تسبب الصراع تدريجي مفرزة هو في اتصال مع الأسنان. هذا ليونة تحسين ، مما أدى إلى الحد الأدنى من الاهتزاز و الضوضاء التي تنتج أثناء العمل يمكن أن يكون. أيضا, لأن الاشتراك الوقت ، أكثر من عراقيل في الدعوة, طاحونة, معدات مخروط دوامة الحمولة يكون أفضل. هذا هو السماح لهم بالمقارنة مع العتاد مباشرة مخروط مع نفس القدرات أصغر هم.
واحدة من مساوئ التروس المخروطية الحلزونية, تحميل الانجراف ، محامل مكلفة تيري الاحتياجات. عادة, مجموعات, عجلة القيادة من أضلاعه مخروط دوامة واضعة محور العنصر المتداول هو مطلوب. أيضا, التروس, و منحرف دوامة في مجموعة من يقابل مصنوعة. والعتاد مجموعات مع تصميم مختلف من نفس للتبادل إلا إذا جعلت أن يكون عمدا للتبادل هم. مجموعة تروس شطبة دوامة إلى اليمين أو اليسار مصنوعة.
ترس عجلة والعتاد, مخروطي, دوامة, عادة عن طريق سيارة التروس شكل في وقت لاحق أن تكون عميقة تناقش. هذه العملية بعناية ودفع عالية يخلق. أيضا ، اللف على الانتهاء من الأسنان ، وأكثر من ذلك للحصول على تحمل الأسنان المطلوب القيام به. للحصول على دراية مستحوذا التروس انقر فوق.
التروس المخروطية زیرول
هذا النوع من التغيير والعتاد مباشرة مخروط ، غليسون يعمل العلامة التجارية. والعتاد تفتق زیرول لديه أسنان منحنية في الاتجاه الطولي هي. هذه التروس هي أيضا مشابهة الى حد ما ترس مخروطي حلزوني هي. الفرق في زاوية الحلزون هو. مجموعة متنوعة من زیرول وقد زوايا دوامة 0 درجة ، في حين أن مجموعة من دوامة 35 درجة.
مثل التروس ، مدبب ، على التوالي ، إلخ. مجموعة متنوعة من زیرول الأحمال الانجراف الكثير من الإنتاج لا. لذلك يمكن أن تحمل على الاتصال بسيطة الاستخدام. مجموعة متنوعة من زیرول يمكن القيام به مع التروس ، مدبب على التوالي دون تغيير الغرفة أو إتجاه استبدالها. وبالإضافة إلى ذلك بسبب انحناء. بطني معدات مخروط زیرول لديه وظيفة من التداخل طفيفة مماثلة عجلات الأضلاع دوامة هي. هذا يجعل التروس أكثر ليونة من المعدات مباشرة مدبب الخطوة.
ترس عجلة والعتاد مخروط زیرول قبل قطع مطحنة الدوار المنتجة. انحناء كتر يخلق انحناء الطولي للأسنان يمكن أن يكون. عجلات الأضلاع تفتق زیرول مع دقة العلوي مصنوعة التي غالبا ما تؤدي إلى تآكل أو طحن كلها.
التروس المخروطية هیپوید
معدات مخروط هیپووئید نوع معين من العتاد تفتق في المحاور المحاور المتقاطعة ، أو ليست موازية. المسافة بين محور والعتاد تعويض أقول. ترس عجلة والعتاد مخروط هیپووئید دوامة مثل عجلة ترس مخروطي حلزوني هي. معدات مخروط هیپووئید أنه من دون تعويض تصميم هو مجرد ترس مخروطي حلزوني هو. صنع وتشكيل مجموعة متنوعة من هیپووئید مماثلة ترس مخروطي حلزوني هو.
بسبب الإزاحة ، إلخ. زاوية حلزونية التروس, أصغر (ترس) هو مجموعة من التروس ، مدبب هیپووئید يمكن أن تكون أكبر من قطر حلزونية التروس, أكبر بناء. نسبة عدد بطني عجلة التروس مع نسبة من قطر خطوة أو قطر نظرية العملية ، نسبة التروس مباشرة لا. إمكانية مطابقة ترس أكبر مع حجم معين من والعتاد مدفوعة و يوفر ترس أقوى و يجعل من الممكن يعطي نسبة المكالمات أعلى مع ترس أكبر لديهم. بدوره العتاد هیپووئید يسمح عزم الدوران ، وأكثر سوف تمر في نسبة والعتاد ، وارتفاع العمل. أيضا ، مع تعويض كاف يمكن استخدامها تحمل في الجانبين من العتاد وضعها لأن محور عبورهم ، فهي ليست. ومع ذلك ، المبادلة انخفاض في الكفاءة مع زيادة الإزاحة.
والعتاد هیپوید بالمقارنة مع التروس, دوامة ليونة مع الحد الأدنى من الاهتزاز العمل. ومع ذلك ، فإن الحرمان من استخدام التروس هیپووئید xHamster وبصرف النظر عن مسألة الأداء أعلاه ، كمية زلة العليا في سطح الأسنان هو القيام به. وهذا يعني أنه يجب أن النفط زيوت التشحيم للاستخدام. الضاري الإبط علبة التروس ماذا ؟
التروس شطبة ميتر
هذا هو نوع العتاد مخروط مع ترس نسبة 1:1 ، وهو ما يعني أن التروس السائق مدفوعة ، عدد الأسنان إلى نفس. منذ ميتر جير لا ميزة الميكانيكية التي تم إنشاؤها ليست وظيفة من هذا النوع إلى تغيير محور دوران أو سوف تكون محدودة. عادة, التروس, ميتر وقد المواضيع التي هي عمودي-قواطع هي. في بعض مجموعات رمح بطريقة الانحياز التي كانت في أي زاوية قطع. هذه التروس كما العتاد زاوية تفتق معروفة. زوايا محور عجلة ترس مخروطي ميتر يمكن أن تكون زاوية من 45 درجة إلى 120 درجة. قطع أسنان التروس المخروطية ميتر يمكن توجيه دوامة أو زیرول يكون.
الهندسة و المصطلحات
من أجل فهم أفضل من التروس والعتاد الأنظمة والعتاد ، إلخ. لا بد أولا من حيث الشكل. وفيما يلي بعض المصطلحات المستخدمة لوصف العتاد و المواصفات, طب الأسنان, التي تم عرضها. هذه هي جميع أنواع العتاد ، ليس فقط التروس ، مدبب ، إلخ. لا يمكن استخدامها.
ترس
التروس, تفتق أصغر مجموعة والعتاد شطبة.
والعتاد
العتاد مخروط ترس أكبر مجموعات منحرفة.
خطوة سليمة
الخطوة الدائرية التي خطوة التعميم أيضا قول المسافة من نقطة على الأسنان ، إلى النقطة المقابلة الأسنان المجاورة على نفس العتاد.
قطر خطوة
قطر دائرة الأرض. هذا هو تصميم لاحق من قبل المحددة في المواصفات والعتاد مثل سمك دنت., الضغط زاوية من زوايا دوامة يتم تحديدها.
الخطوة قطري
نسبة عدد الإصابات وقطر الخطوة.
خطوة زاوية
الزاوية بين سطح الأرض وسطح محور رمح.
سطح الأرض
المخاريط القصة القصيرة أن قطر قاعدته دائرة الخطوة.
زاوية الضغط
مبلغ محدد مسبقا أن الزاوية بين خط القوة دنت ، مصبغة خط الظل الى داءره خطوة في نقطة الاتصال يمكن وصفها. العتاد مش العبوة يجب أن تكون زاوية الضغط سيكون لها نفس. زاوية من المستحسن الضغط التروس ، مدبب على التوالي 20 درجة.
زاوية رمح
مبلغ محدد مسبقا أن الزاوية بين محاور التحفيز التحفيز لا يحدد.
متسابق
الخطة العامة أعلى ترس عجلة والعتاد.
دندوم
خطة السفلي من عجلة الترس الترس.
مجموع عمق
المسافة شعاعيا بين الدوائر إرفاق والعتاد والعتاد. علما أن أسنان ترس عجلة بت مخروط مدبب وبالتالي عمق إجمالي طول الأسنان ليست ثابتة. لهذا السبب, بدلا من الدائرة نعلق و دندندوم لوصف الأسنان من زوايا نعلق و دندندوم المستخدمة.
زاوية نعلق
الزاوية بين وجه سطح الأسنان العلوية أو أرض مرتفعة ، وعلى سطح الأرض.
زاوية دندوم
الزاوية بين سطح الأسنان السفلية ، أو الأرض أسفل سطح الأرض.
عمق المخروط
التغيير في عمق الأسنان على الوجه, عمودي على سطح الأرض المراد قياسها.
تضييق عرض المساحة
تغيير عرض المساحة على طول الوجه ، إلخ. على سطح الأرض المراد قياسها.
تفتق سمك
تغيير سمك الأسنان على مستوى الأرض المراد قياسها.
عمق العمل
مجموع عمق الأسنان إضافة كمية من الألغام.
عملية صنع جرخ معدات مخروط
أربعة طرق رئيسية لتصنيع التروس هناك. هذه هي قطع صب المعادن, تشكيل مسحوق المعادن هي. قطع معدنية بسبب دقة الأبعاد من الأكثر استخداما على نطاق واسع عملية. اثنين من الحالة الثانية ، صب و تشكيل ، في ظروف معينة استخدامها - على سبيل المثال ، إنتاج معدات الكبيرة من خلال الصب مسبك أقرب إلى الشكل النهائي., تكاليف الآلات يقلل. شكل آخر من أشكال الصب التي على شكل حقن تشتهر بناء معدات البلاستيك المستخدمة.
من ناحية أخرى ، شكل هذا يمكن أن تأخذ شكل التمدد أو تزوير الباردة،. تمتد بارد لتشمل ستوك هو سلسلة من قوالب رسمها أو مقذوف, يمكن أن تكون على شكل التروس الماكياج. فورجینگ ستوك على قوالب مع تكوين الأسنان ، الضغط المطلوب يمكن أن تعطي. بسبب تصلب العمل من خلال تشويه مستمرة ، والعتاد الحصول على أكثر صعوبة مع تدفق الحبوب ، أكثر المنحني.
قطع العتاد يمكن أن تصل إلى أربعة تصنيفات أخرى ، في ما يلي ملخص يمكن تقسيمها إلى.
- أداة مترابطة ، الدورية: hobbing ، إلخ. الإنتاجية
- أداة الدوران الترددية: الشكل ، وما إلى ذلك ، تجريف الإنتاج
- عجلة قرص تويستر: الطحن ، وما إلى ذلك ، طحن ، شكل طحن, خيوط
- أدوات الحركة الخطية: الثقوب ، وما إلى ذلك ، مشعرات
بسبب شكل مخروطي ، الأمر الذي يؤدي إلى الحد من العمق والعرض لا يمكن أن يكون كل تقنيات التروس مخروط للعمل. لقطع العتاد شطبة مباشرة تقنيات القطع المعدنية يمكن تقسيمها إلى فئتين: الطحن, الوجه طحن والوجه.
Hobbing الوجه
الوجه hobbing عملية في إنتاج العتاد الفهرسة المستمرة. وهذا يشمل مجموعات من شفرات القطع هو أن جميع الأسنان سوف يكون تدريجيا حتى تصل إلى العمق المطلوب تقطيع. كمجموعة شفرة الأسنان هو قطع قسم من شفرة دخلت السن المقبل الفضاء القادم. أداة القطع والعمل من قطعة في وقت واحد تدوير.
طحن الوجه
طحن طريقة الفهرسة واحد في عجلة أو أداة القطع لقطع الأسنان الفضاء إلى أن يكون الطعام ، ومن ثم إلى مكان الأسنان المقبل ليتم فهرستها. أداة القطع والشغل لأداء قطع معا في وئام. كل طحن الأسنان يمكن أن تصل جميع الأسنان إلى العمق المطلوب أن تقطع. طحن الوجه يمكن أن يكون عن طريق مخرطة ، وهما أداة شفرة دوارة, دوار, الخ. قطع مطحنة خط واحد أو, آلات طحن, خمسة محاور CNC فعل.
مسحوق المعادن
مسحوق المعادن هو العملية التي مساحيق معدنية منتجات أو مواد يتم تحويلها. في أبسط أشكاله ذلك. هذا مع مسحوق ثماره المرجوة مادة مسحوق مسحوق مضغوط على شكل قالب ثم تلبد يأتي في متناول اليد. عملية الإنتاج يرجع ذلك إلى حقيقة أن عمليات إزالة المعادن في كثير من الأحيان عن الانتهاء من الثانوية ليست هناك حاجة ، مما يؤدي إلى أقل من النفايات ، وبالتالي تصبح التكلفة أقل. عجلة والعتاد أنه في هذه العملية تم إنشاؤها بسبب طبيعة مسامية الطبيعية هي أخف وزنا و صوت أقل إنتاج.
من معدات مخروط حيث استخدامها ؟
التروس المخروطية في السيارات
التطبيق الأكثر شعبية من التروس ، مدبب في فرق السيارة السيارة. الفرق هو جزء من المحور الأمامي أو الخلفي إلى العجلات مما يتيح سرعة مختلفة ، تدور عليه. هذه السيارة يسمح الحفاظ على التعامل مع والجر مسامير بپیچد. تروق المحرك إلى مجموعة العتاد هیپووئیدی متصلة من جناح الطائر والعتاد الدائري تتشكل. عجلة والعتاد الدائري مع التروس المخروطية في القطار والعتاد الكواكب إلى الناقل ليتم تثبيتها. عن مكونات التروس الصناعية في معرفة المزيد.
التروس المخروطية على المعدات الثقيلة
العتاد مخروط من المعدات الثقيلة أو الدفع ، مثل نظام تفاضلي من السيارة ، أو إلى وحدات مساعدة يمكن استخدامها.
شطبة التروس في الطيران
التروس من تفتق في صناعة الطيران لنقل الطاقة الكهربائية أنظمة الطائرات المروحية و برامج تشغيل علبة اكسسوارات الطائرات المستخدمة.
والعتاد تفتق في مصنع المعدات الصناعية
عينة من مصنع المعدات الصناعية من معدات مخروط أنها تستخدم مروحة التبريد أبراج. المحرك عادة على سطح برج التبريد مع محور رمح أفقيا تثبيت. مجموعات سرعة الإرسال ويقلل من عزم الدوران يزيد و في نفس الوقت محور دوران عمودي التغييرات.
التروس المخروطية في علبة التروس البحرية
والعتاد شطبة ، عادة على نقل بحري كجزء من العودة تستخدم. اثنين والعتاد تفتق بين المحرك و المروحة المستخدمة.
ختامية
- التروس مدبب عناصر الدورية الآلة التي تنقل القوة الميكانيكية بين محورين الصليب ، وما إلى ذلك ، عمودي أو الزاوية تستخدم. وبصرف النظر عن تغيير محور الدوران. والعتاد تفتق يمكن زيادة عزم الدوران الميكانيكية ميزة تجعل أيضا.
ومع ذلك ، وخلق ميزة الميكانيكية, سرعة الزاوي رمح المحرك يقلل. لذلك يمكن أن تكون من العتاد مخروط كآلية للحد من السرعة ويستخدم أيضا.
الكفاءة النسبة بين انتاج الطاقة و مدخلات الطاقة. تبديد الطاقة من العتاد تفتق أكثر بسبب الاحتكاك الناجم عن الاتصال من أرضي. ثم الحرارة إلى أن يتم التخلص من عادة زيت التشحيم يختفي.
عجلة والعتاد القطوع المخروطية ، استنادا إلى التعريف الأسنان اتجاه تصنف. أنواع العتاد ، مدبب, مباشرة, دوامة زیرول و هیپووئید يمكن أن يكون.
كفاءة معدات مخروط من 97 إلى 99.5% من المتغير ، باستثناء معدات مخروط هیپووئید الكفاءة 90-98 في المئة. إزاحة أكبر والعتاد هیپووئید يسبب مزيد من الانخفاض في الأداء يمكن أن يكون.
المصطلحات الكثير لوصف والعتاد المستخدمة. أهم العناصر والعتاد مخروط هي: قطر, خطوة, زاوية زاوية ضغط رمح و عدد من الإصابات. هذه القيم هي المفتاح هندسة التروس لجعلها واضحة.
ثلاثة أساليب رئيسية لتصنيع التروس ، هناك: قطع الصب وتشكيل. بين هؤلاء الثلاثة ، قطع أكثر هناك. من مسحوق المعادن ويستخدم أيضا.
قطع المزيد من العتاد في عدة طرق تقسيم. واحدة باستخدام أداة الدوران مترابطة ، مثل موقد. بعد استخدام أداة القطع الدوارة ، أو ضرار ، هو أن والعتاد الزوج يمكن أن يكون. الثالث, قطع مع استخدام عجلة القيادة, القرص الدوار, كما هو الحال في عمليات مطحنة يمكن أن ينظر إليه. وأخيرا قطع العتاد مع استخدام تشكيل خطي أو أداة القطع.
التطبيق الأكثر شعبية شطبة والعتاد التفاضلية من السيارة. وهذا ينطبق ليس فقط في السيارات, منتجات السيارات, ولكن أيضا في المعدات الخفيفة والثقيلة أيضا يمكن أن ينظر إليه. التطبيقات الرئيسية من الصناعات الأخرى والجو والبحر.
