گیربکسهای المدينة الصناعية (ستي) باعتبارها واحدة من المنتجات الرائدة في السوق العالمية. دور حيوي في مختلف الصناعات ، الأدوار. هذا گیربکسها أن المنتج من الشركة الإيطالية ستي S. p.A لأنه من الدقة الهندسية ، واستخدام مواد ذات جودة ، الابتكارات المستمرة ، وما إلى ذلك ، الرمز من المتانة والأداء تحولت. اختيار علبة التروس تناسب ضمان " الملايين من الأداء الأمثل., على المدى الطويل, و بدون عيوب المعدات الصناعية هو لك. ولهذا السبب فهم بالضبط منتجات صالحة ، مثل المدينة لأي مهندس والحرفية أمر ضروري. إذا كنت تريد أن تأمر مخفضات السرعة/علب التروس الصناعية يمكنك الآن إسقاط علبة التروس استشارة مجانية تحصل عليها.
جدول المحتويات
علبة التروس ستي ما هو و لماذا العالم العلامة التجارية الشهيرة ؟
الشركة ستي S. p.A من عام 1967 في إيطاليا ، نشاطها في مجال تصميم وإنتاج گیربکسهای المحركات الكهربائية الصناعية ، کوپلینگهای مرونة بدأت. العالمية شهرة هذه العلامة التجارية ، نتيجة الالتزام بالجودة والابتكار معايير صارمة. گیربکسهای المدينة مع استخدام التكنولوجيا المتقدمة ، الامتثال للمعايير الدولية مثل آلات التوجيه 2006/42/CE و ATEX 94/9/CE (على بيئات قابلة للانفجار) يتم إنتاجها.
أسباب الائتمان, العلامة التجارية, المدينة:
- بناء ذات جودة عالية: استخدام سبائك الصلب مقاومة چرخدندهها قذائف الحديد الزهر أو الألومنيوم مع متانة أعلى. گیربکسهای المدينة ضد الضغط, ارتداء, والإجهاد شيء قوي."
- ودقة التصميم: تصميم چرخدندهها مع ملامح محددة (مثل ملامح زي في گیربکسهای القوقعة) و الآلات الدقيقة ، وما إلى ذلك. تؤدي إلى الصراعات الكمال, التروس, ناقل الحركة, القوة الناعمة ، والحد من الضوضاء ، وزيادة كفاءة منه.
- عمر عالية: التصميم الأمثل وبناء نوعية هذا گیربکسها العمل في ظروف قاسية ومستمرة مثالية يعمل.
- مجموعة متنوعة من المنتجات: مدينة واسعة من گیربکسها تطبيق فائقة الثقيلة تقدم.
- الدعم الفني: الشبكات والدعم الفني واسعة ، والوصول إلى التواصل والتوثيق كتالوجات قطع الغيار (ورقة أو CD-ROM التفاعلية) من خلال الاتصال ستي S. p.أ.
مقدمة شاملة متنوعة من گیربکسهای المدينة الصناعية
واحدة من نقاط القوة من العلامة التجارية, مدينة, محفظة المنتجات المتنوعة التي تلبي احتياجات مختلف الصناعات الغطاء. سلسلة الأصلي گیربکسهای المدينة قدم و المواصفات الفنية الموجودة في الجدول التالي.
جدول المواصفات گیربکسهای المدينة
| نوع علبة التروس | سلسلة الأصلي | أقصى عزم الدوران (نيوتن متر) | أقصى مدخلات الطاقة (kW) | مجموعة من نسب التحويل | الميزات الرئيسية |
|---|---|---|---|---|---|
| المسمار (دودة) | مي / مو | 3,000 | 55 | 7.5:1 إلى 8000:1 | تصميم متراص, أداء, كتم, الخ. لمحات زي |
| هلیکال رمح مستقيم | NHL / MNHL | 12,000 | 355 | 5:1 466:1 | كفاءة عالية (>95%) ، وما إلى ذلك ، مناسبة العمل المتواصل |
| کرانویل ترس | BH / MBH | 14,000 | 337 | 7:1 226:1 | عالية من عزم الدوران 90 درجة |
| هلیکال رمح موازية | PD / RP | 214,000 | 187 | حتى 118:1 | رمح جوفاء, تركيب, مباشر |
| الشمسي (الكواكب) | NRG | >30,000 | 450 | حتى 4,066:1 | كثافة عالية من عزم الدوران ، وحسن للأحمال الثقيلة |

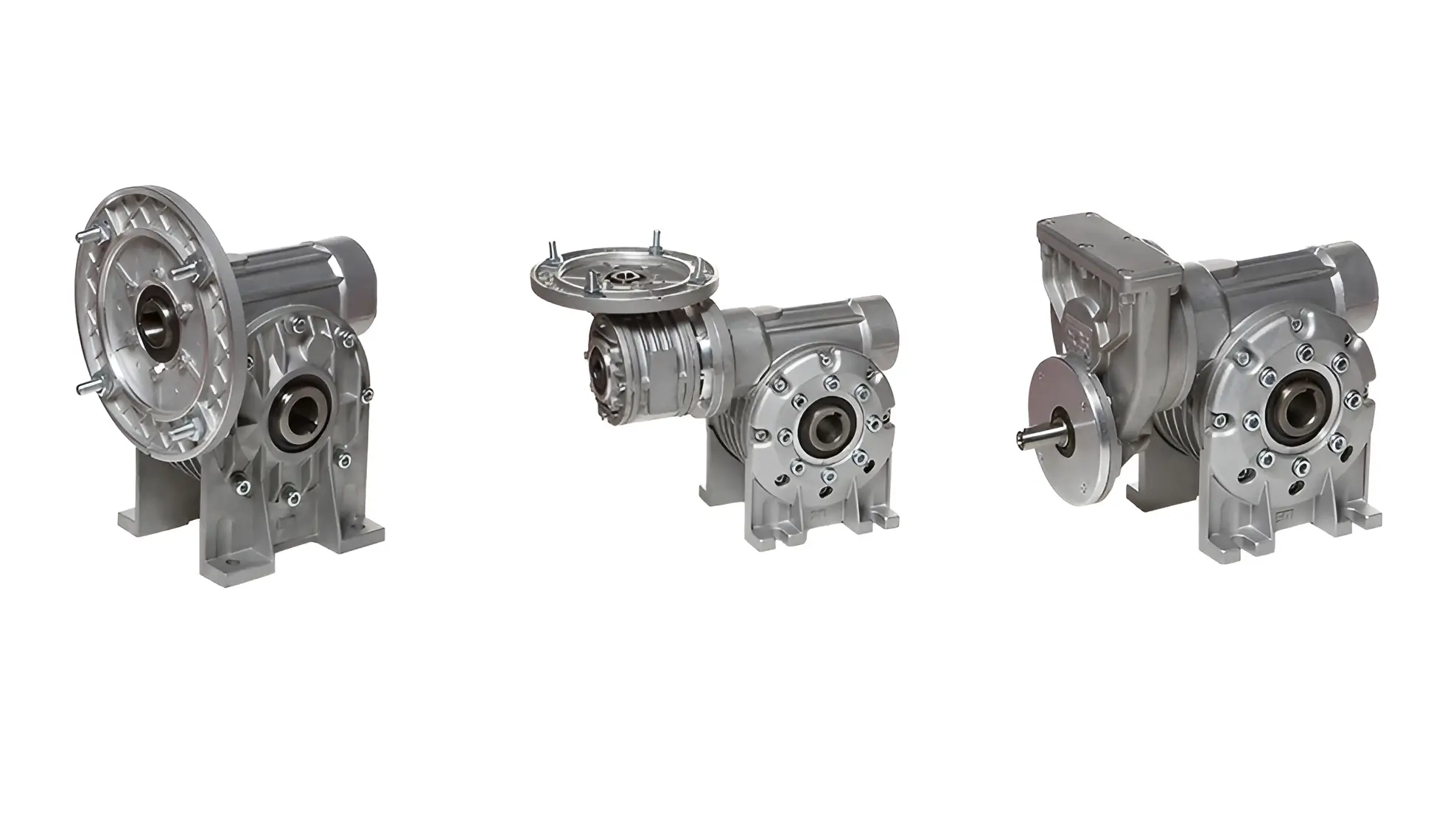

علبة التروس المسمار (دودة التروس) سلسلة مي مو
گیربکسهای القوقعة ، ويرجع ذلك إلى تصميم متعامد (الناتج 90 درجة) تطبيق الأداء الصامت في التطبيقات الخفيفة إلى المتوسطة هي شعبية جدا. لمحات زي چرخدندهها تقليل الضوضاء والاهتزاز وزيادة كفاءة منه. هذا گیربکسها لتطبيقات مثل الرافعات الشوكية ، إلخ. شريط نقالههای صغيرة و ماكينات التعبئة والتغليف مناسبة في نسب التحويل. خاصية عالية من عدم بازگشتپذیری لها.
علبة التروس هلیکال رمح مستقيم (مضمنة حلزوني) سلسلة نهل MNHL
هذا گیربکسها مع كفاءة عالية (عادة فوق 95%) و تصميم رمح الإدخال و الإخراج الخط ، لتطبيقات الثقيلة مستمرة ، مثل خلاطات, الخ. همزنهای الصناعية و أنظمة التهوية المثالية هي. سلسلة NHL/MNHL في أحجام مختلفة (من 20 إلى 100) ، مع كميات من النفط على مجموعة متنوعة من الحالات المختلفة التثبيت (مثل B3، B5 ، V5) وتقدم.
الجدول كمية من النفط إلى سلسلة NHL/MNHL (لتر)
| سلسلة | B3 | B5 | B6 | B7 | B8 | V1 | V3 | V5 |
|---|---|---|---|---|---|---|---|---|
| نهل 20/2 | 0.26 | 0.26 | 0.26 | 0.26 | 0.26 | 0.26 | 0.26 | 0.26 |
| نهل 25/2 | 1.3 | 1.3 | 1.3 | 1.3 | 1.4 | 1.5 | 1.3 | 1.5 |
| نهل 30/2 | 1.8 | 1.8 | 1.9 | 1.9 | 2.3 | 2.3 | 2.3 | 2.3 |
| نهل 40/2 | 1.6 | 1.6 | 2.6 | 2.6 | 3.6 | 2.8 | 3.5 | 2.8 |
| نهل 50/2 | 5.0 | 5.0 | 6.5 | 6.5 | 7.2 | 7.0 | 7.0 | 7.0 |
| نهل 60/2 | 7.5 | 7.5 | 9.0 | 9.0 | 10.5 | 10.5 | 8.0 | 10.5 |
| نهل 70/2 | 11.0 | 11.0 | 15.0 | 15.0 | 17.0 | 21.0 | 17.0 | 21.0 |
| نهل 90/2 | 14.5 | 14.5 | 18.5 | 18.5 | 25.0 | 30.0 | 28.0 | 30.0 |
| نهل 100/2 | 25.0 | 25.0 | 33.0 | 33.0 | 38.0 | 45.0 | 45.0 | – |
ملاحظةمن أجل نهل ، 90 ، 100 في حالات V1/V5 و V3/V6, إذا كانت سرعة الإدخال (n1) من 1750 دورة في الدقيقة ، أكثر أنه أو أنها يجب أن يكون مع الدعم الفني ستي الاتصال.
علبة التروس کرانویل ترس (حلزونية) سلسلة BH و MBH
هذا گیربکسها مزيج من چرخدندههای هلیکال و کرانویل ترس هي إخراج 90 درجة مع عزم دوران عالية تقدم. تصميم رمح ، (الجوف رمح) في سلسلة ، BH إمكانية التثبيت المباشر يوفر. هذا گیربکسها للتطبيقات الثقيلة مثل شريط نقالههای اللغة البرتغالية. سنگشکنها و معدات زراعية مناسبة.
الجدول كمية النفط السلسلة ، BH/MBH (لتر)
| سلسلة | B3 | B6 | B7 | B8 | V5 | V6 |
|---|---|---|---|---|---|---|
| BH 56 | 1.8 | 3.0 | 3.0 | 2.0 | 1.8 | 1.35 |
| BH 63 | 3.6 | 5.16 | 4.1 | 3.6 | 2.7 | 1.9 |
| BH 80 | 7.1 | 9.3 | 8.5 | 5.9 | 5.0 | 2.9 |
| BH 100 | 11.0 | 15.0 | 13.0 | 8.5 | 7.8 | 5.7 |
| BH 125 | 20.4 | 24.4 | 23.0 | 15.0 | 15.0 | 9.0 |
| BH 140 | 31.0 | 40.0 | 32.0 | 15.5 | 23.0 | 16.2 |
| BH 160 | 31.0 | 52.0 | 46.0 | 34.0 | 34.0 | 24.0 |
| BH 180 | 53.0 | 68.0 | 65.0 | 46.0 | 46.0 | 34.0 |
| BH 200 | – | – | – | – | 53.0 | 53.0 |
تثبيت رمح جوفاء (BH): تركيب طقم المقترحة ستي (ويشمل حلقة مرنة ، إلخ. طوقا ومسامير) استخدام رمح سوف تكون جنبا إلى جنب مع Klüber 46MR401 أو ما يعادلها ، الزيتية قليلا نظرة.
علبة التروس هلیکال رمح موازية (رمح) سلسلة PD RP
هذا گیربکسها مع رمح جوفاء إمكانية التثبيت مباشرة على رمح من الجهاز تقدم ، مما يجعل توفير المساحة و التكلفة. سلسلة PD RP لتطبيقات مثل جرثقیلهای, سقف, الخ. من أجل خلط كبير ، أنظمة نقل المواد هي مناسبة.
الجدول كمية من النفط مقابل سلسلة من شرطة و RP (لتر)
| سلسلة | B3 | B6 | B7 | B8 | V5 | V6 |
|---|---|---|---|---|---|---|
| PD 63 | 1.1 | 0.8 | 0.8 | 1.0 | 1.1 | 1.1 |
| PD 80 | 1.6 | 1.4 | 1.4 | 1.7 | 1.8 | 1.8 |
| PD 100 | 2.8 | 2.6 | 2.6 | 3.5 | 3.6 | 3.6 |
| PD 125 | 5.5 | 5.3 | 5.3 | 6.6 | 6.8 | 6.8 |
| PD 160 | 10.0 | 9.8 | 9.8 | 11.2 | 11.6 | 11.6 |
| RP2 71/2 | 1.0 | – | – | – | – | – |
| RP2 91/2 | 2.4 | – | – | – | – | – |
| RP2 111/2 | 3.1 | – | – | – | – | – |
| RP2 131/2 | 3.9 | – | – | – | – | – |
| RP2 151/2 | 5.7 | – | – | – | – | – |
| RP2 181/2 | 13.0 | – | – | – | – | – |
| RP2 221/2 | 19.0 | – | – | – | – | – |
الشمسية العتاد (علبة التروس الكوكبيه) سلسلة NRG
گیربکسهای الشمسية سلسلة, NRG لتطبيقات فائقة الثقيلة التصميم. آلية چرخدندههای الشمسية ، إلخ. الكواكب والضوء حلقة., كثافة عزم دوران عالية أبعاد المدمجة توفر. هذا گیربکسها في صناعة الألغام والصلب والأسمنت ، يتم استخدام توربينات الرياح.
تطبيق دليل اختيار علبة التروس ستي
اختيار علبة التروس الحق يتطلب تحليلا مفصلا الاحتياجات التقنية. خيار خاطئ يمكن أن يؤدي إلى تقليل عمر الجهاز, وقف الإنتاج أو تكاليف أعلى من إصلاح. العوامل الرئيسية في اختيار الإرسال تتضمن:
أهم العوامل في اختيار من علبة التروس
- عزم الدوران الناتج: عزم الدوران المطلوبة ، يجب أن يكون الجهاز أقل من عزم الدوران نامي علبة التروس. على سبيل المثال, سلسلة, BH يصل إلى 14,000 الضوء على سلسلة NRG, أكثر من 30 ، 000 ضوء عزم الدوران تقدم.
- سرعة الإدخال و الإخراج: تحويل نسبة (المدخلات دورة في الدقيقة / الإخراج دورة في الدقيقة) يجب على احتياجات الجهاز المباراة. على سبيل المثال ، سلسلة NHL/MNHL نسب 5:1 466:1) الدعم.
- فاتورة وظيفة (خدمة عامل): هذا هو الشعور بناء على ظروف العمل الموحد (،أو متوسطة ، أو اسطوانات) و ساعات من العمل اليومي يتم تحديدها. عزم الدوران المطلوب أن هذا العامل يكون بضرب علبة التروس مع هامش أمان ، الحق في أن ينتخب.
- درجة الحرارة المحيطة: گیربکسها يجب أن تكون في درجة حرارة الغرفة المسموح بها (عادة -5 إلى +35 درجة مئوية ، الزيوت المعدنية -10 إلى +30 الزيوت الاصطناعية) العمل. درجات الحرارة خارج هذا النطاق ، مع الدعم الفني ستي استشارة.
- تصاعد الموقف: تضاريس تثبيت (B3، B5, V5, الخ.) على كمية من النفط وأداء علبة التروس النفوذ. تغيير موقف دون موافقة الشركة المصنعة قد يكون الضمان, الأمر ليس كذلك.
الاستخدامات الشائعة گیربکسهای المدينة
| نوع علبة التروس | الصناعات والتطبيقات الرئيسية |
|---|---|
| المسمار (مي/مو) | الصناعات الغذائية (لخلط الصغيرة) ، Pharmaceuticals, Inc. شريط نقالههای style ، الخ. آلات التعبئة والتغليف |
| هلیکال رمح مستقيم (NHL/MNHL) | مضخات ، إلخ. مراوح العادم ، إلخ. همزنهای الصناعية شريط نقالههای المستمر والنسيج |
| کرانویل ترس (BH/MBH) | سنگشکنها ، إلخ. آسیابها., شريط نقالههای الثقيلة و بالطبع صناعات الصلب و الاسمنت |
| هلیکال رمح موازية (PD/RP) | جرثقیلهای, سقف, الخ. لخلط الصناعات الكبيرة, بلاط السيراميك, الخ. نظم مناولة المواد |
| الطاقة الشمسية (NRG) | الحرف, الألغام, حفر, الصلب المتداول ، وتوربينات الرياح ، وما إلى ذلك. وینچهای القاتلة الثقيلة والبتروكيماويات |
برای مشاهده وب سایت siti gearbox بر روی لینک کلیک کرده و به وب سایت اصلی این شرکت مراجعه کنید.
الملاحظات الفنية وتركيب وصيانة گیربکسهای المدينة
لضمان الأداء الأمثل و طول العمر ، أعلى گیربکسهای المدينة ، مراعاة النقاط التالية ضرورية:
التثبيت
- تحقق قبل تثبيت: تأكد من أن علبة التروس مع النظام, تتوافق, ولكن لا سالما ، للتطبيق المقصود هو مناسب.
- تصاعد الموقف: موقف التثبيت (مثل B3، B5 ، V5) يجب من أجل التحقق من المباراة. تغيير موقف دون موافقة ستي الضمان ،
- تزييت الأوليبعض گیربکسها (مثل نهل 20-35) مع الزيوت المعدنية شغل ، ولكن سلسلة من أكبر (NHL 40 إلى الأعلى ، PD ، وما إلى ذلك ، RP) دون إمدادات النفط ، وأنها ينبغي أن تكون مع زيت العلاج الموصى بها (مثل شل Omala 220 ، الزيوت المعدنية أو قذيفة Omala S4 نحن 320 على الزيوت الاصطناعية) في شغل.
- تثبيت رمح جوفاء (BH): طقم المقترحة ستي استخدام مهاوي مع الشحوم مناسبة (مثل Klüber 46MR401) الدهنية الحصول على.
صيانة
- التحقق من مستوى الزيت: على گیربکسهای دون المكونات زيت التحقق من مستوى الزيت ليست ضرورية ، ولكن إذا كنت ترى تسرب ، إلخ. بدعم من ستي الاتصال. بالنسبة گیربکسهای لديه المكونات النفط خلال المكونات المستوى (مستوى المكونات) الاختيار.
- تغيير الزيت: بالطبع إطلاق (300-400 ساعات). الزيوت المعدنية ينبغي استبدالها. عن الزيوت الاصطناعية ، إلخ. استبدال عادة ليست ضرورية ، ولكن في گیربکسهای بعد 8000-10000 ساعات الموصى بها.
گشتاور استاندارد برای پیچ ها
اعمال گشتاور صحیح هنگام بستن پیچها امری حیاتی است؛ زیرا از آسیب به رزوه و یا شل شدن اتصالات در حین کار جلوگیری میکند. لطفاً برای اتصالات مختلف، از مقادیر مشخص شده در جدول زیر استفاده کنید. توجه داشته باشید که گشتاور مورد نیاز بر اساس جنس قطعهای که پیچ در آن بسته میشود (فولاد/چدن یا آلومینیوم) متفاوت است.
| اندازه رزوه پیچ | گشتاور برای فولاد/چدن (نیوتن متر) | گشتاور برای آلومینیوم (نیوتن متر) |
| M4 | ۲.۹ | ۲.۳ |
| M5 | ۶.۰ | ۴.۸ |
| M6 | ۱۰.۰ | ۸.۰ |
| M8 | ۲۵.۰ | ۲۰.۰ |
| M10 | ۴۹.۰ | ۳۹.۰ |
| M12 | ۸۶.۰ | ۶۹.۰ |
استكشاف الأخطاء وإصلاحها
| المشكلة | الأسباب المحتملة | التدابير التصحيحية |
|---|---|---|
| علبة التروس محموما هو | النقص في النفط غير صحيحة مختارة من علبة التروس | التحقق من مستوى الزيت ، وما إلى ذلك. دعم الاتصال ستي |
| تسرب النفط من شفتها | ختم البالية أو التالفة | استبدال الأختام ، والتحقق من مستوى رمح |
| ضوضاء غير عادية | العتاد أو تحمل المعيبة | الاتصال بالدعم الفني ستي |
| بدء تشغيل المحرك ، لا | اتصال غير صحيح أو السيارات المعيبة | التحقق من التجهيزات استبدال المحرك |
الحصول على مشورة الخبراء بشراء علب التروس المدينة المهجورة علبة التروس
اختيار علبة التروس تناسب يتطلب المعرفة التقنية والخبرة. الاستثمار في گیربکسهای جودة عالية, مدينة, الخ. لضمان الأداء الأمثل خط الإنتاج بالنسبة لك. ولكن هذا الاستثمار ، عندما ناجحة ، هو أن اختيار أن يتم ذلك بشكل صحيح. فريق من المهنيين رها ناقل الحركة مع سنوات من الخبرة في توفير المشورة گیربکسهای الصناعية على استعداد لتقديم أفضل الحلول من بين منتجات واسعة ستي. للحصول على استشارة مجانية و سعر الاستفسار اتصل بنا: 09132252606.
