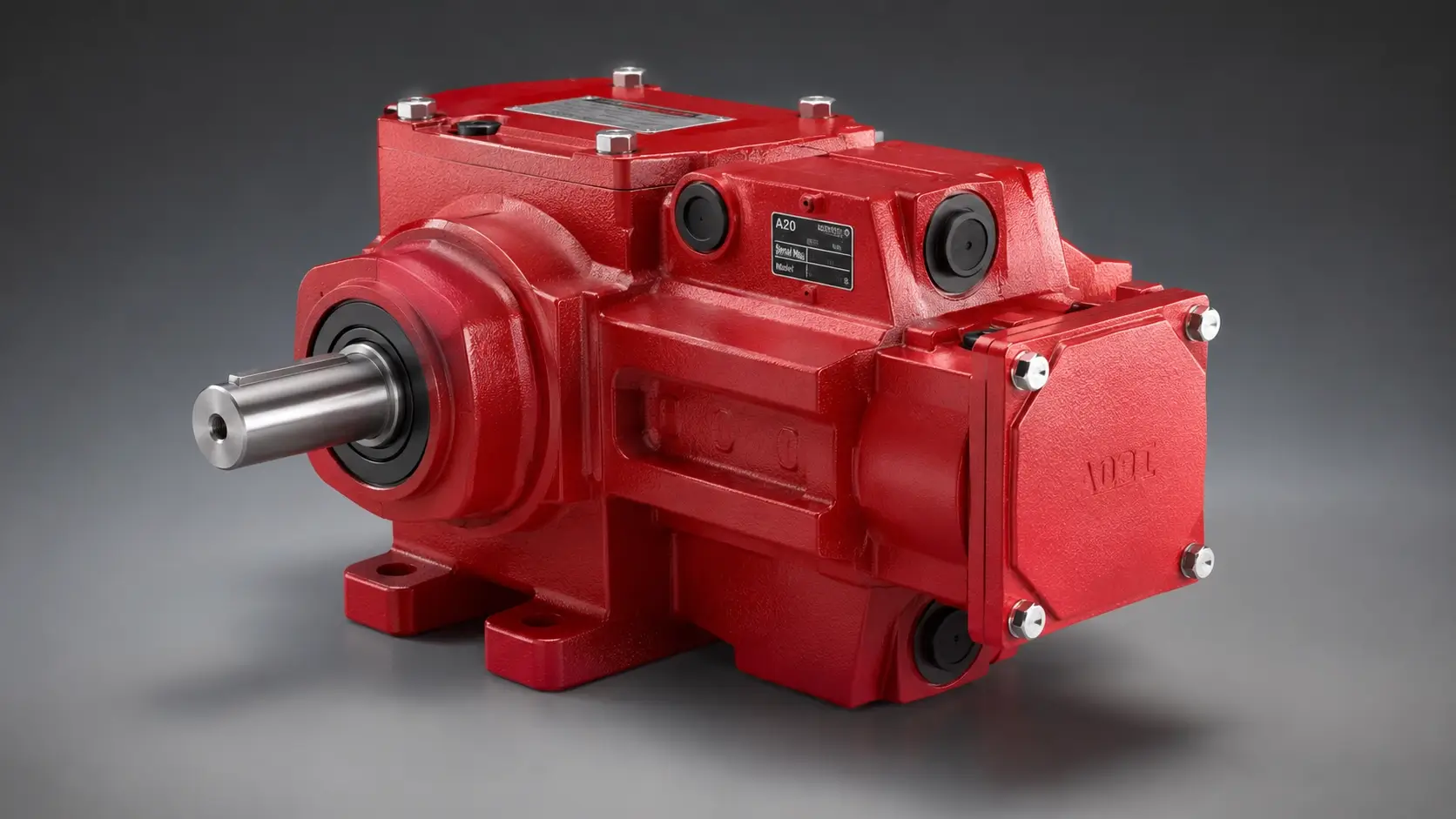

رمح علبة التروس مباشرة که در ادبیات مهندسی و کاتالوگ های جهانی به آن گیربکس اینلاین (Inline Helical Gearbox) گفته میشود، قلب تپنده بسیاری از خطوط تولید صنعتی است. برخلاف تصور رایج، این گیربکس ها با مدل های Bevel (شافت عمود) تفاوت بنیادین دارند؛ در اینجا محور ورودی و خروجی دقیقاً در یک راستا و هم جهت با هم قرار دارند.
اما خرید یک گیربکس شفت مستقیم، تنها نیمی از راه است. در بازار پرنوسان امروز و بحران کمبود قطعات یدکی برندهای اروپایی، شما نیاز به شریکی دارید که نه تنها اصیلترین تجهیزات را تامین کند، بلکه در صورت خرابی یا نیاز به ابعاد غیراستاندارد، توانایی طراحی، مهندسی معکوس و تعمیرات صفر تا صد آن را در داخل کشور داشته باشد.
نحن مجموعه فنی-مهندسی رها گیربکس، با تلفیق دانش طراحی و کارگاههای مجهز ماشینکاری، این صفحه را به عنوان مرجع نهایی برای بررسی کالبدشکافی فنی، چالشهای نصب (طرح VEM و SEW)، و راهکارهای احیای گیربکسهای شفت مستقیم تدوین کردهایم.
گیربکس شافت مستقیم چیست؟ (معماری انتقال قدرت همراستا)
گیربکس شافت مستقیم، نوعی از تجهیزات کاهش دور و افزایش گشتاور است که در آن، محور ورودی (موتور) و محور خروجی (دستگاه) دقیقاً در یک امتداد هندسی (Co-axial) قرار دارند. برخلاف مدلهای شفت عمود یا آویز که نیرو را تغییر جهت میدهند، در اینجا نیرو بدون هیچگونه انحراف و در کوتاهترین مسیر ممکن منتقل میشود.
(💡 برای آشنایی با سایر اعضای خانواده این تکنولوژی از جمله مدلهای شفت موازی و کرانویل، به صفحه مرجع علبة التروس هلیکال مراجعه کنید).
چرا مهندسان اینلاین را انتخاب میکنند؟
حذف واسطههای مکانیکی: به دلیل همراستا بودن، نیازی به چرخزنجیر، تسمه یا کوپلینگهای پیچیده برای تغییر جهت نیرو نیست. این امر ارتعاشات ناشی از عدم تراز (Misalignment) را به صفر میرساند.
توزیع یکنواخت بار روی یاتاقانها: نیروهای شعاعی مخرب که در مدلهای دیگر باعث خرد شدن بلبرینگها میشوند، در این طراحی به حداقل میرسند.
فضای نصب بهینه در عرض: اگرچه این گیربکسها در طول فضا اشغال میکنند، اما در عرض دستگاه کمترین تداخل را با سایر تجهیزات خط تولید دارند.
کالبدشکافی طرحهای رایج در بازار ایران: VEM یا SEW؟
یکی از مهمترین چالشهای خریداران و تیمهای نت (نگهداری و تعمیرات) در ایران، تشخیص استاندارد ساخت گیربکس است. در بازار داخلی، گیربکسهای شفت مستقیم عمدتاً بر اساس دو معماری معروف جهانی تولید یا مونتاژ میشوند:
۱. طرح VEM (کوپل مستقیم با دنده سرشافتی)
در این طراحی که اکثر برندهای ایرانی (مثل شریف، پولادین پارت و اصفهان دور) از آن پیروی میکنند، موتور و گیربکس از طریق یک دنده سرشافتی (Pinion) و یک پوسته واسط (Bell Housing) به هم متصل میشوند.
ميزة: در صورت سوختن الکتروموتور، جداسازی آن از گیربکس بسیار آسان است و نیازی به باز کردن کل مجموعه نیست.
عیب: طول کلی دستگاه (موتور + واسطه + گیربکس) بیشتر میشود و احتمال خرابی در محل اتصال دندهها وجود دارد.
۲. طرح SEW (اتصال فلنجی یکپارچه – IEC Flange)
در این استاندارد که برندهای اروپایی (SEW, Bonfiglioli, Lenze) و برخی برندهای ترک (Yilmaz) از آن استفاده میکنند، ورودی گیربکس به صورت یک فلنج استاندارد (هالو شافت) طراحی شده و موتور مستقیماً و بدون هیچ واسطهای به آن پیچ میشود.
ميزة: ابعاد فشردهتر، صدای بسیار کمتر، راندمان بالاتر و عدم نیاز به تنظیم لقی دندهها در محل.
عیب: در صورت خرابی موتور، باز کردن آن نیازمند تخصص بیشتری است.
💡 هنر رها گیربکس در الإصلاحات, علبة التروس الصناعية: یکی از شایعترین مراجعات به کارگاه ما، شکستگی پوسته واسط یا خرابی دنده سرشافتی در طرحهای VEM است. ما در رها گیربکس، با مهندسی معکوس و ماشینکاری CNC، نه تنها این پوستهها را با آلیاژهای مقاومتر بازسازی میکنیم، بلکه در صورت نیاز، گیربکسهای طرح VEM قدیمی شما را به استاندارد فلنجی (طرح SEW) ارتقا میدهیم تا استهلاک دستگاهتان برای همیشه کاهش یابد.
گیربکس شافت مستقیم مرکب (Compound)
یکی از بزرگترین چالشهایی که مهندسان در صنایعی مثل تیکنرهای معدنی، کورههای دوار سیمان و آسیابها با آن رواجه میشوند، نیاز به دورهای خروجی بسیار پایین (معمولاً زیر ۵ دور در دقیقه یا RPM) است.
یک گیربکس شفت مستقیم استاندارد (حتی در مدلهای ۳ مرحله) معمولاً نمیتواند به تنهایی نسبت تبدیلی مثل ۱:۱۰۰۰ را ایجاد کند.
پاسخ اشتباه بازار: بسیاری از فروشندگان به شما پیشنهاد خرید گیربکس خورشیدی (Planetary) یا کرانویلهای غولپیکر اروپایی را میدهند که علاوه بر قیمتهای نجومی، در شرایط تحریم تقریباً کمیاب هستند.
راهکار مهندسی رها گیربکس: استخدام رمح علبة التروس مباشرة المركب. در این روش، خروجی یک الکتروگیربکس اینلاین کوچکتر، مستقیماً به ورودی یک گیربکس شفت مستقیم بزرگتر کوپل میشود.
🛠️ هنر ما در کارگاه: کوپل کردن دو گیربکس نیازمند ساخت فلنجهای واسط (Adapter Flange) با دقت ماشینکاری میکرونی است. اگر هممحوری (Alignment) حتی به اندازه یک دهم میلیمتر خطا داشته باشد، شفت ورودی گیربکس دوم در کمتر از یک ماه میشکند. ما در رها گیربکس، این فلنجهای واسط را دقیقاً بر اساس ابعاد شاسی دستگاه شما طراحی، ماشینکاری و با استفاده از لیزر الاینمنت مونتاژ میکنیم تا گشتاورهای نجومی را با هزینهای کسری از نمونههای خورشیدی به دست آورید.
📏 راهنمای خواندن پلاک: کدهای استاندارد جهانی نصب (IEC)
هنگام سفارش یا جایگزینی یک الکتروگیربکس شفت مستقیم، حتماً با کدهای درج شده روی پلاک مواجه شدهاید. این کدها استاندارد جهانی IEC برای نحوه نصب هستند و انتخاب اشتباه آنها فاجعهبار است:
کد استاندارد
نام در بازار ایران
توضیحات فنی و کاربرد
B3
پایهدار (Foot Mounted)
دارای پایه برای نصب افقی روی شاسی. رایجترین و ایمنترین مدل برای نوار نقالهها.
B5
فلنجدار (Flange Mounted)
بدون پایه؛ دارای فلنج خروجی بزرگ برای نصب مستقیم روی دستگاه.
B35
پایه و فلنجدار
ترکیبی از هر دو؛ حداکثر انعطافپذیری برای طراحان ماشینآلات.
B14
نیمفلنج (Face Mounted)
فلنج خروجی کوچکتر و بدون پایه؛ مخصوص فضاهای بسیار محدود.
یک اشتباه رایج در کارخانجات، پیچ کردن گیربکس شفت مستقیم پایهدار (B3) به صورت عمودی روی دیواره دستگاه است. در این حالت، روغن به پایینترین نقطه پوسته میریزد و بلبرینگهای ردیف بالا کاملاً خشک کار کرده و در عرض چند ساعت میسوزند. همچنین فشار روغن باعث نشتی شدید از کاسهنمد شفت خروجی میشود.
راهکار رها گیربکس برای نصب عمودی:
ماشینکاری پوسته و نصب پمپ روغن اجباری: ما میتوانیم پوسته گیربکس شما را اصلاح کرده و یک پمپ روغن داخلی (Lube Pump) روی شفت ورودی نصب کنیم تا روغن را به یاتاقانهای بالایی پمپاژ کند.
ارتقای سیستم آببندی: استفاده از کاسهنمدهای دوبل (Double Lip) و واشرهای دینامیک (V-Ring) برای جلوگیری از نشت روغن در حالت عمودی.
لیست قیمت و پرفروشترین الکتروگیربکسهای شفت مستقیم
در جدول زیر، گلچینی از پرکاربردترین الکتروگیربکسهای شفت مستقیم موجود در بازار صنعتی ایران (شامل برندهای اقتصادی داخلی و میانردههای ترک) را برای شما لیست کردهایم.
(توجه: قیمتها بر اساس استعلام بازار در سال ۱۴۰۵ و برای مدلهای پایهدار است. برای قیمت فلنجدار یا برندهای اروپایی مثل SEW و Bonfiglioli با ما تماس بگیرید).
یکی از سوالات تخصصی مهندسان اتوماسیون این است که آیا میتوان از الکتروگیربکسهای شفت مستقیم برای کوپل کردن با سروو موتورها (Servo Motors) در دستگاههای CNC یا رباتیک استفاده کرد؟
مدلهای استاندارد صنعتی: لقی (Backlash) در این مدلها معمولاً بین ۱۰ تا ۲۰ آرکدقیقه است. این مقدار برای نوار نقالهها، میکسرها و پمپها کاملاً ایدهآل و بیخطر است.
مدلهای دقیق (Precision): اگر پروژه شما نیازمند دقت بالا و لقی نزدیک به صفر (زیر ۳ آرکدقیقه) است، مدلهای استاندارد پاسخگو نیستند.💡 راهکار رها گیربکس: ما در دپارتمان مهندسی خود، امکان مونتاژ و تامین گیربکسهای شفت مستقیم با کلاس دقت بالا (Low Backlash) را برای صنایع بستهبندی دارویی و دستگاههای برش دقیق فراهم کردهایم.
🛠️ قانون طلایی تعمیرات: چرا باید «جفت دندهها» را تعویض کرد؟
بسیاری از تیمهای نگهداری و تعمیرات (نت) برای کاهش هزینهها، هنگام خرابی یا خوردگی (Pitting) یکی از چرخدندهها، تنها به تعویض همان یک دنده اکتفا میکنند. این یک اشتباه استراتژیک است!
در گیربکسهای اینلاین، دندانهها با زاویه و پروفایل خاصی سنگزنی شدهاند. اگر شما یک دنده نو را با یک دنده کارکرده درگیر کنید:
لقی (Backlash) به هم میریزد و گیربکس دچار زوزه و صدای ممتد میشود.
سطح تماس کامل نیست و در کمتر از ۳۰۰ ساعت، دنده نو نیز به دلیل تمرکز تنش خرد میشود.
هنر ما در کارگاه رها گیربکس: اگر قطعه یدکی اورجینال (مثلاً برای برندهای کمیاب اروپایی مثل Lenze یا Bauer) در بازار پیدا نشود، ما با استفاده از دستگاههای CNC پنج محور و عملیات حرارتی دقیقالخ. جفت دندهها را با هم مهندسی معکوس کرده و میسازیم تا پروفایل درگیری و طول عمر گیربکس شما دقیقاً به روز اول کارخانه بازگردد.
🚨 جدول عیبیابی سریع
علامت خرابی
ممكن السبب
راهکار عملیاتی رها گیربکس
زوزه کشیدن یکنواخت
سطح روغن پایین، ویسکوزیته نامناسب، یا سایش دندانهها
بررسی چشمی روغن؛ در صورت وجود براده فلزی، نیاز به بازسازی کامل دندهها.
صدای تقتق (ضربه)
شکستگی دنده، لقی بیش از حد بلبرینگها، یا وجود جسم خارجی
توقف فوری دستگاه؛ شستشوی محفظه و تعویض جفت دندهها و بیرینگها.
نشتی روغن از شفت خروجی
فرسودگی کاسه نمد، خط افتادن روی شفت، یا گرفتگی مجرای تنفس
استفاده از بوش تعمیراتی (Speedi-Sleeve) روی شفت و نصب کاسه نمد دوبل.
لرزش شدید در کوپلینگ
عدم همراستایی (Misalignment) بین موتور و گیربکس
تنظیم دقیق با ساعت اندیکاتور یا دستگاه لیزر الاینمنت.
❓ سوالات متداول مهندسان و خریداران (FAQ)
۱. آیا میتوانم خروجی گیربکس شفت مستقیم را به صورت «هالو شافت (توخالی)» سفارش دهم؟
در حالت استاندارد، خروجی این مدلها توپر (Solid) است. اما اگر فضای نصب شما محدود است و نیاز دارید گیربکس مستقیماً روی شفت دستگاه سوار شود، کارگاه ماشینکاری رها گیربکس میتواند با اصلاح شفت و بلبرینگها، خروجی را برای شما به صورت هالو شافت سفارشیسازی کند.
۲. گیربکس اروپایی قدیمی من خراب شده و قطعاتش نیست. آیا میتوانم آن را با برند ترک (Yilmaz) یا ایرانی جایگزین کنم؟
بله، اما نه با یک تعویض ساده! ابعاد شفت، فاصله پایهها و فلنج برندهای مختلف با هم متفاوت است. تیم مهندسی ما با طراحی و ساخت فلنجهای واسط (Adapter Flange) و بوشهای تبدیل، برند جدید را دقیقاً روی شاسی فعلی دستگاه شما بدون نیاز به جوشکاری یا تغییرات فیزیکی نصب میکند.
۳. آیا گیربکس شفت مستقیم «ضد انفجار» وجود دارد؟
از نظر فنی، خودِ پوسته و دندههای گیربکس ضد انفجار نیستند؛ بلکه این الکتروموتور کوپل شده با آن است که باید دارای گواهی ضد انفجار (Ex d یا Ex e) باشد. ما در رها گیربکس، پکیجهای کامل الکتروگیربکس اینلاین با موتورهای ضد انفجار (برای پمپهای لجنکش و صنایع پتروشیمی) را تامین و مونتاژ میکنیم.
۴. برای رسیدن به دور خروجی زیر ۵ RPM آیا خرید گیربکس مرکب بهصرفهتر است یا خورشیدی؟
گیربکسهای خورشیدی اروپایی به شدت گران و در شرایط تحریم کمیاب هستند. گیربکس شفت مستقیم مرکب (کوپل دو گیربکس اینلاین) نه تنها گشتاور بسیار بالاتری تحمل میکند، بلکه تعمیرات و تامین قطعات آن در ایران دهها برابر ارزانتر و در دسترستر است. ما طراحی و کوپلینگ این سیستمهای مرکب را به صورت تخصصی انجام میدهیم.
🏁 کلام آخر: شریک فنی شما در انتقال قدرت
خرید یک گیربکس شافت مستقیم، نقطه پایان کار نیست؛ بلکه آغاز یک چرخه کاری است که نیاز به پشتیبانی، تامین قطعه و دانش فنی دارد.
مجموعة انخفاض علبة التروس با در اختیار داشتن کارگاههای مجهز به ماشینآلات CNC، کورههای عملیات حرارتی و تیم مهندسی مجرب، تنها یک فروشنده نیست. ما:
طراحی میکنیم: (ساخت فلنجهای واسط، گیربکسهای مرکب و شفتهای خاص).
تولید میکنیم: (ماشینکاری پوستههای چدنی و چرخدندههای مارپیچ).
تعمیر میکنیم: (احیای گیربکسهای اروپایی کمیاب با مهندسی معکوس و تست NDT).
تامین میکنیم: (ارائه اصیلترین برندهای روز دنیا و برندهای باکیفیت داخلی).
📞 برای دریافت مشاوره مهندسی، استعلام قیمت روز یا بررسی امکان تعمیر گیربکس خود، همین حالا با ما تماس بگیرید:
تلفن همراه (مشاوره فنی و کارگاهی): 09132252606
تلفن دفتر مرکزی: 03191740188
آدرس کارگاه و دفتر فنی: اصفهان، خیابان امام خمینی، خیابان 12 بهمن، خیابان سپاس، پلاک 163
منابع و مراجع فنی (References & Standards):
استاندارد IEC 60034-7: استاندارد جهانی کمیسیون الکتروتکنیکی بینالمللی برای کدهای نصب و آرایش موتورها و گیربکسها (تاییدکننده کدهای B3, B5, B14, IMV1).
استاندارد ISO 10825: مرجع بررسی سایش چرخدندهها و تاثیر لقی (Backlash) بر راندمان و عمر مفید گیربکسهای اینلاین.
استاندارد ANSI/AGMA 9002-B04: راهنمای مهندسی برای نصب، الاینمنت (همراستایی) و نگهداری گیربکسهای صنعتی شفت مستقیم.
استاندارد ISO 10816: مرجع جهانی ارزیابی ارتعاشات ماشینآلات (تاییدکننده جدول عیبیابی و لرزشسنجی در بخش تعمیرات).
Operating Instructions SEW Gearmotors (R-Series): دستورالعملهای فنی روغنکاری اجباری و اصلاح پوسته برای نصب عمودی (Vertical Mounting) گیربکسهای اینلاین.
