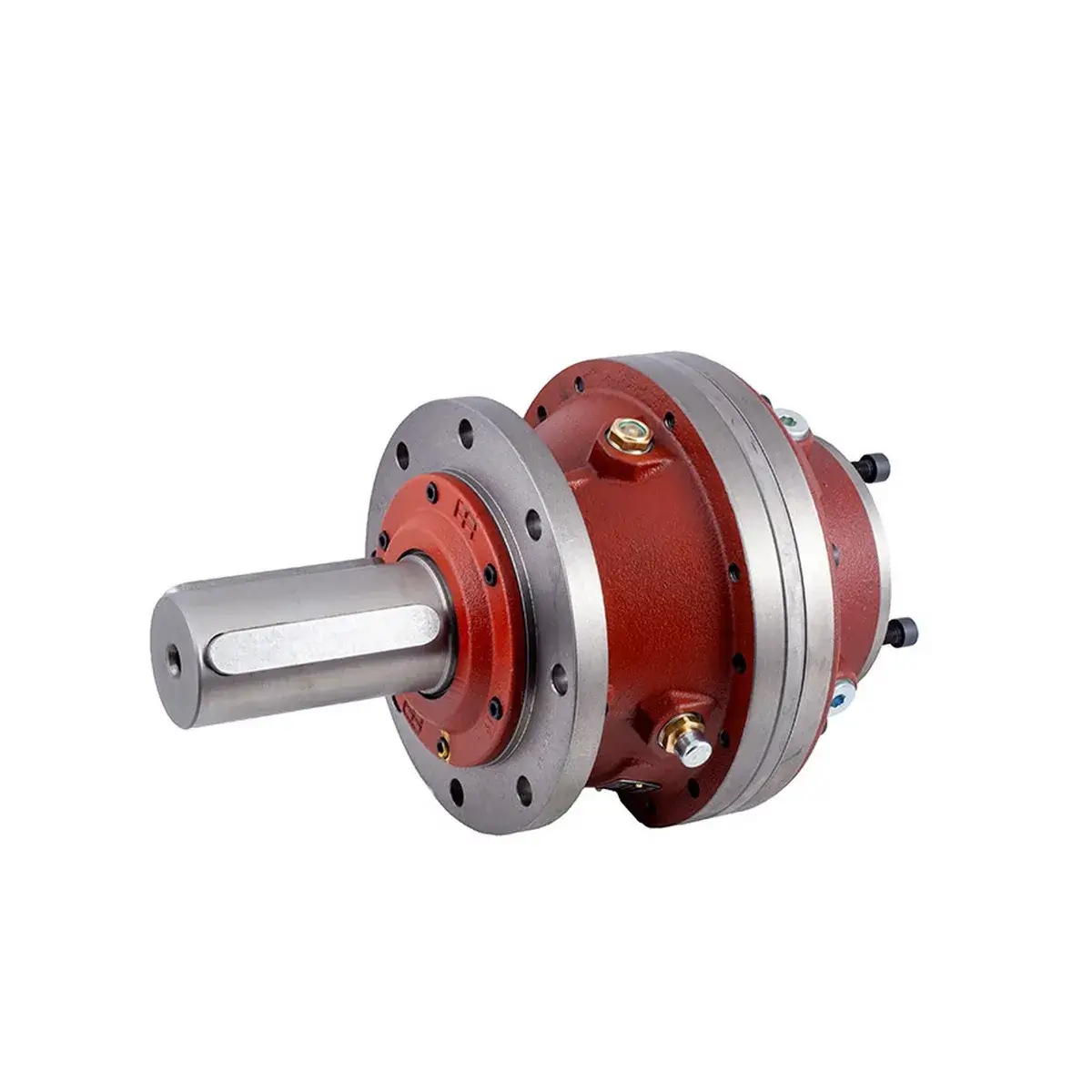

علبة التروس الشمسية ريجينا النوع 105 (RR105) عضو صغير الحجم وفعال من عائلة سيري 2000 / RR Plus شركة ريجيانا ريدوتوري الإيطالية هي المسؤولة عن هذا المنتج. يندرج هذا المنتج ضمن فئة علب تروس صناعية خفيفة إلى متوسطة التحمل تُعتبر هذه العائلة حلقة وصل بين النوع 65 (الأصغر حجمًا) والنوع 110 (ذو عزم الدوران الأعلى). يشير الرقم 105 في اسم هذا النوع إلى سایز فریم وعزم الدوران الأقصى المقدر له هو 850 نيوتن متر (85 ديكا نيوتن متر) مع ذروة عزم الدوران 1800 نيوتن متر إنها .
سلسلة RR105 بسبب تصميم صغير الحجم، وكفاءة عالية وموثوقية، لمجموعة واسعة من التطبيقات الصناعية الخفيفة بما في ذلك ناقلات صغيرة، خلاطات مختبرية، آلات تعبئة وتغليف، صناعات زراعية ومعدات أتمتة إنه مناسب.
جدول المواصفات الفنية للطراز 105 مقارنةً بعائلة RR (سلسلة 2000)
| مميزة | الطريق السريع 65 | RR 105 | RR 110 | RR 210 |
|---|---|---|---|---|
| أقصى عزم دوران مقنن (T2 nom) | 680 نيوتن متر | 850 نيوتن متر | 1000 نيوتن متر | 1650 نيوتن متر |
| أقصى عزم دوران ذروي (T2 max) | 1200 نيوتن متر | 1800 نيوتن متر | 2000 نيوتن متر | 2500-3300 نيوتن متر |
| نطاق نسبة التحويل (i) | 3.51 – 239.48 | 3.21 – 305.23 | 3.31 – 295.98 | 3.31 – 1,938.54 |
| تعداد مراحل کاهش سرعت | 1 إلى 4 | 1 إلى 4 | 1 إلى 4 | 1 إلى 4 |
| نوع علبة التروس | الكوكبية (Epicyclic) | الكوكبية (Epicyclic) | كوكبي | كوكبي |
| پیکربندی | مضمن | مضمن | متحد المحور | متحد المحور |
موارد:
النقاط الرئيسية
موقع الطراز رقم 105 في عائلة سلسلة ريجينا 2000
تتضمن سلسلة ريجينا 2000 عدة أحجام من من RR65 إلى RR1700 است اللواء 105 في هذه الفئة مستوى متوسط للمبتدئين يقع مقر هذه العائلة في:
-
الطريق السريع 65: تطبيقات صناعية فائقة الخفة (عزم الدوران 680 نيوتن متر، ذروة 1200 نيوتن متر)
-
RR 105: تطبيقات صناعية خفيفة إلى متوسطة (عزم الدوران 850 نيوتن متر، ذروة 1800 نيوتن متر)
-
RR 110: تطبيقات صناعية متوسطة (عزم الدوران 1000 نيوتن متر، ذروة 2000 نيوتن متر)
-
RR 210: تطبيقات متوسطة إلى ثقيلة (عزم الدوران 1650 نيوتن متر، ذروة 2500-3300 نيوتن متر)
عزم دوران مناسب للتطبيقات الخفيفة
محرك RR105 بعزم دوران مقنن 850 نيوتن متر (85 ديكا نيوتن متر) وعزم الدوران الأقصى 1800 نيوتن متر (180 daNm) وهو مناسب للتطبيقات التالية:
-
سيور ناقلة صغيرة ومتوسطة الحجم (بطول 10-20 متراً)
-
خلاطات صناعية خفيفة ومختبرية (سعة 200-500 لتر)
-
آلات التعبئة والتغليف (آلات التعبئة في أكياس، آلات التعبئة بالضغط، آلات التعبئة بالتفريغ)
-
أنظمة الأتمتة والروبوتات الخفيفة
-
الصناعات الزراعية (المقطورات الصغيرة، حصادات الأعلاف)
إصدارات مختلفة من RR105 (MS و FS)
RR105 في أنواع المخرجات يمكن طلبه وفقًا لما هو محدد في نظام تسمية ريجينا:
| إصدار | کد | عزم الدوران المقدر | عزم الدوران الأقصى | تفسير | التطبيق |
|---|---|---|---|---|---|
| MS (ذكر ذو أسنان مائلة) | RR 105 MS | 850 نيوتن متر | 1800 نيوتن متر | عمود إخراج ذو أسنان ذكرية | الاتصال بمعدات الجهاز (الأكثر شيوعًا) |
| FS (Female Splined) | RR 105 FS | 850 نيوتن متر | 1800 نيوتن متر | مخرج تروس داخلي للإناث (Innenverzahnung) | اتصال مباشر بعمود مسنن الآلة |
نسبة تحويل واسعة (من 3.21 إلى 305.23)
RR105 باستخدام التكوين المعياري من 1 إلى 4 مراحليغطي نطاقًا واسعًا من نسب التحويل :
-
نسب منخفضة (3.21-15): تطبيقات عالية السرعة (ناقلات سريعة، مراوح صغيرة)
-
نسب متوسطة (15-100): تطبيقات صناعية عامة (خلاطات، مضخات صغيرة)
-
نسب عالية (100-305): تطبيقات السرعة المنخفضة وعزم الدوران العالي (الرافعات الخفيفة، والرافعات الصغيرة)
التسمية القياسية لريجينا (RR105MS / i=4,10)
تستخدم ريجينا نظام تسمية موحدًا لتحديد كل منتج بدقة. أمثلة واقعية من السوق:
| پیکربندی | نسبة التحويل (أنا) | نوع الإخراج | نوع المدخل | مصدر |
|---|---|---|---|---|
| RR105MS / i=4,10 | 4.10:1 | MS (عمود ذكر ذو أسنان) | محرك هيدروليكي SAE A (قطر 25 مم) + فرامل RF2/32 | |
| RR105FS / i=5,42 | 5.42:1 | FS (جهاز داخلي أنثوي) | هیدروموتور SAE A (ø25mm) |
المزايا الرئيسية لسلسلة RR105
وفقًا للمعلومات الفنية للشركة المصنعة، تتميز سلسلة RR105 بالميزات التالية: :
-
بناء متين مصنوع من مواد عالية الجودة لضمان متانة تدوم طويلاً
-
كفاءة عالية يضمن التكوين الكوكبي نقل أقصى قدر من الطاقة وعزم الدوران
-
تعدد الاستخدامات متوافق مع مجموعة واسعة من الآلات والمعدات
-
تصميم صغير الحجم (حجم صغير) توفير عزم دوران عالٍ بأبعاد صغيرة وتوفير المساحة
-
سهولة الصيانة مصمم لسهولة الصيانة واستبدال الأجزاء
تطبيقات متخصصة
ناقلات صغيرة ومتوسطة (10-20 متراً)
يُعدّ جهاز RR105 مناسبًا للناقلات في صناعات الأغذية والأدوية والتعبئة والتغليف بعرض يتراوح بين 30 و50 سم. وتتيح قدرة التحميل الشعاعي الجيدة تركيب أسطوانة القيادة مباشرةً.
خلاطات صناعية خفيفة ومختبرية (200-500 لتر)
في الصناعات الكيميائية والصيدلانية والغذائية، يُعدّ جهاز RR105 مناسبًا لخلط المساحيق والمعاجين الخفيفة والسوائل منخفضة اللزوجة. كما أن نسب التحويل العالية (تصل إلى 305) تجعله مثاليًا للتطبيقات منخفضة السرعة.
آلات التعبئة والتغليف
RR105 على الأجهزة التعبئة الأفقية (التعبئة الانسيابية)الخ. آلات تعبئة الأكياس و أجهزة شفط الهواء تُعد الدقة العالية والضوضاء المنخفضة من السمات الرئيسية لهذا التطبيق.
الصناعات الزراعة
RR105 لـ مقطورات شبكة المشي صغير، علوفهتراشها و ناقلات الحبوب مناسب. يمكن طلب نسخة ذات طلاء مقاوم للظروف البيئية الزراعية.
أنظمة الأتمتة والروبوتات الخفيفة
يتميز جهاز RR105 بدقة عالية وتصميم صغير الحجم، في روبوتات الالتقاط والوضعالخ. طاولات دوارة و أنظمة تحديد المواقع الدقيقة يتم استخدامه.
نصائح التركيب والصيانة
تزييت
منتجات ريجينا بدون روغن يقوم الجهاز بالتوصيل، ويكون المستخدم مسؤولاً عن تعبئة الزيت:
| مميزة | المبلغ |
|---|---|
| نوع الزيت الموصى به | زيت صناعي اصطناعي ذو لزوجة ISO VG 150 أو 220 (حسب درجة الحرارة المحيطة وسرعة الإدخال) |
| نظام تزييت | حمام روغن (Oil Bath Lubrication) |
| درجة الحرارة المحيطة المسموح بها | من -20 إلى +40 درجة مئوية |
| درجة حرارة التشحيم المسموح بها | درجة الحرارة القصوى 90 درجة مئوية |
| الاستبدال الأولي (فترة الجلوس) | بعد 500-1000 ساعة من التشغيل |
| الاستبدال التالي | كل 5000-8000 ساعة أو مرة واحدة في السنة |
جدول الصيانة الدورية (موصى به)
-
فحص الزيتكل 2000 ساعة أو 6 أشهر
-
تغيير الزيتكل 5000-8000 ساعة أو مرة واحدة في السنة
-
فحص الأختامكل 4000 ساعة (يتم استبدالها في حالة تسرب الزيت)
-
فحص البراغي والوصلاتكل 4000 ساعة
-
فحص المحاملكل 8000 ساعة
-
خدمة أساسية (المحامل والتروس)كل 25000-30000 ساعة أو 3-4 سنوات
الأسئلة الشائعة (FAQ)
ما الفرق بين إصداري MS و FS من RR105؟
| إصدار | کد | عزم الدوران المقدر | تفسير | التطبيق |
|---|---|---|---|---|
| MS (ذكر ذو أسنان مائلة) | RR 105 MS | 850 نيوتن متر | عمود إخراج ذو أسنان ذكرية | الاتصال بمعدات الجهاز (الأكثر شيوعًا) |
| FS (Female Splined) | RR 105 FS | 850 نيوتن متر | مخرج تروس داخلي للإناث (Innenverzahnung) | اتصال مباشر بعمود مسنن الآلة |
ما الفرق بين طراز RR105 وطرازات سلسلة 2000 الأخرى؟
| تیپ | گشتاور نامی (Nm) | عزم الدوران الأقصى (نيوتن متر) | الاستخدام المقترح |
|---|---|---|---|
| الطريق السريع 65 | 680 | 1,200 | تطبيقات مختبرية فائقة الخفة |
| RR 105 | 850 | 1,800 | تطبيقات صناعية خفيفة، تغليف |
| RR 110 | 1,000 | 2,000 | تطبيقات الإضاءة المتوسطة |
كم مرة يجب تغيير الزيت؟
-
حجم النفط: اعتمادًا على عدد المراحل والتكوين، حوالي 1 إلى 2.5 لتر
-
نوع الزيت: زيت صناعي اصطناعي ذو لزوجة ISO VG 150 (للمناخ المعتدل) أو 220 (للمناخ الحار)
-
الاستبدال الأولي (فترة الجلوس): بعد 500-1000 ساعة العمل (لإزالة الرقائق الأولية)
-
الاستبدال التالي: أي 5000-8000 ساعة أو مرة واحدة في السنة
ما هو المخرج المسنن الأنثوي (FS) وما هي مزاياه؟
الإخراج FS (Female Splined – Internal Spline) A سن داخلي داخل عمود الإخراج است المزايا:
-
اتصال مباشر بالعمود المسنن الذكري للآلة (بدون وصلة)
-
تحمل عزم الدوران دون رد فعل عكسي (وصلة ملائمة للشكل)
-
إلغاء كامل للوصلات وتقليل طول التجميع الكلي
-
النوع الأكثر شيوعًا للإخراج لـ رافعات خفيفة وبراميل صغيرة
ما هي خيارات الإدخال المتاحة لتوصيل المحرك؟
يتميز جهاز RR105 بمرونة عالية في قسم الإدخال:
-
شفة SAE A ذات عمود أسطواني 25 مم: للتوصيل المباشر للمحركات الهيدروليكية الصغيرة (مثل سلسلة OMP/OMR)
-
شفة IEC/NEMA: للتوصيل المباشر للمحركات الكهربائية الصناعية القياسية
-
محول الفراملالقدرة على تركيب فرامل هيدروليكية من طراز RF2/32
-
أقصى سرعة الإدخال1500-1750 دورة في الدقيقة
ملاحظة فنية حول تحرير علبة التروس: يُعتبر الطراز 105 أحد أكثر الطرازات المدمجة وبأسعار معقولة في سلسلة ريجينا 2000، ويُعتبر بديل مباشر للعلامات التجارية الأوروبية (مثل Bonfiglioli 200 Series وSEW وBrevini) تشتهر بسعرها التنافسي.
للاستفسار عن السعر الدقيق وتوافر المنتجات (عادةً ما يتم تصنيع المنتجات حسب الطلب مع فترة تسليم تصل إلى 14 أسبوعًا من إيطاليا). يرجى مشاركة المعلومات التالية مع خبراء النقل:
-
نسبة تخفيض دقيقة مطلوب (في النطاق من 3.21 إلى 305.23)
-
نوع الإخراج (MS / FS)
-
نوع المدخل (محرك هيدروليكي SAE A، أو محرك كهربائي ذو شفة IEC، أو عمود أسطواني)
-
الحاجة إلى المكابح (مشابه لفرامل RF2/32)
-
الطلب النهائي (الناقلات، الخلاطات، التعبئة والتغليف، الأتمتة، إلخ.)
نماذج RR105MS بنسبة 4.10 وفرامل RF2/32 و إطار RR105FS بنسبة 5.42 من بين التكوينات الشائعة المتوفرة في السوق الأوروبية، والتي يمكن استخدامها كمرجع للطلب ما يلي: .
