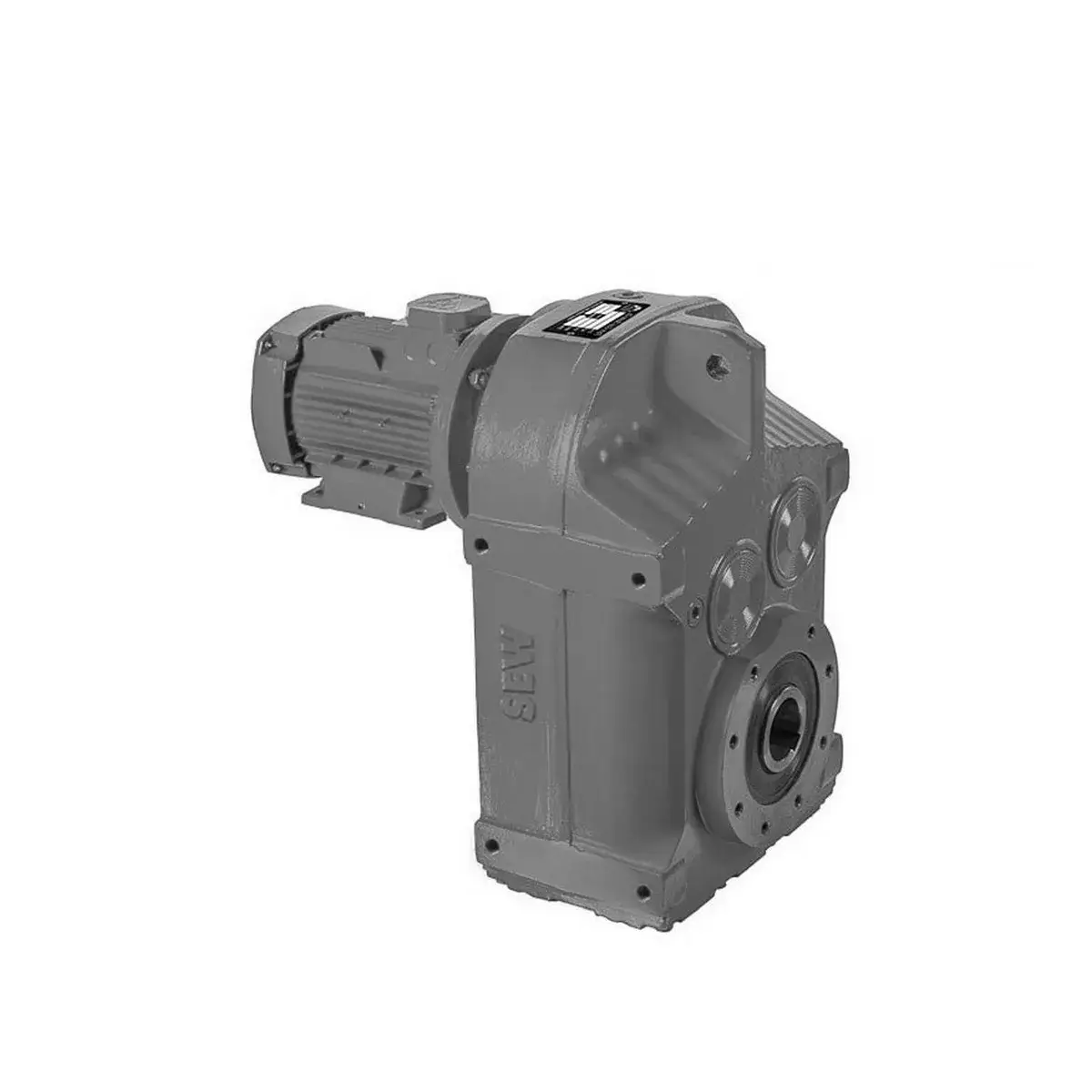

علبة التروس هلیکال المعلقات, خياطة سلسلة F87

في تصميم أنظمة نقل الطاقة الصناعية، يكون حيز وترتيب المعدات أحيانًا على النحو التالي: مخفضات السرعة/علب التروس الصناعية يجب تركيبه فوق عمود الدوران أو في مواضع خاصة. صُممت عائلة علب التروس الحلزونية ذات العمود المتوازي من سلسلة SEW-Eurodrive F خصيصًا لهذه الظروف. F87 تضم هذه المجموعة علبة تروس معلقة تتميز بقدرة عالية جدًا على تحمل الأحمال الشعاعية ومرونة كبيرة في التركيب. سنستعرض في هذه المقالة المواصفات الفنية ومزايا التصميم والتطبيقات الصناعية لهذه العلبة.

موقع سلسلة F وطراز F87 ضمن عائلة SEW

تشير سلسلة F في منتجات SEW-Eurodrive إلى علب التروس. حلزوني ذو محورين متوازيين على عكس علب التروس ذات الزاوية القائمة (سلسلة K) التي تتميز بمخرج بزاوية 90 درجة، توفر سلسلة F مدخلات ومخرجات متوازية بمسافة محورية محددة. تُعد هذه الميزة مثالية للتطبيقات التي يكون فيها عمودا القيادة والمدفوع متوازيين، ولكن يجب أن تغطي علبة التروس المسافة بينهما.

نموذج F87 ضمن هذه الفئة، يندرج هذا المنتج ضمن نطاق الأحجام المتوسطة إلى الثقيلة. ووفقًا للوثائق الفنية لشركة SEW، تشمل الأحجام المتوفرة في سلسلة F ما يلي: 67، 77، 87، 97، 107، 127 و 157. يقع طراز F87 في منتصف هذا الطيف، مما يوفر توازنًا بين الأبعاد المدمجة وقدرة الطاقة العالية.

المواصفات الفنية الرئيسية لعلبة التروس F87

سعة عزم الدوران وقوة الإخراج

أقصى عزم دوران يمكن أن يتحمله ناقل الحركة F87 في فئة قوته يصل إلى 20000 نيوتن متر (نيوتن متر) تشير هذه القيمة إلى قدرة علبة التروس هذه على نقل القوى الثقيلة في صناعات مثل الأسمنت والصلب وآلات بناء الطرق.

نسبة التروس

توفر سلسلة F87 نسب تحويل مختلفة حسب عدد مراحل الأسنان (مرحلتان أو ثلاث مراحل):

تتيح هذه المجموعة الواسعة إمكانية ضبط سرعة الإخراج بدقة من التطبيقات عالية السرعة (الناقلات الخفيفة) إلى التطبيقات منخفضة السرعة للغاية (الخلاطات الثقيلة).

سعة التحميل الشعاعي المسموح بها (حمل معلق)

من أبرز نقاط قوة سلسلة F مقارنة بعائلات علب التروس الأخرى من SEW قدرتها العالية جدًا على تحمل الأحمال الشعاعية:

هذه الميزة تجعل سلسلة F87 خيارًا مثاليًا للتطبيقات التي تتلقى فيها علبة التروس أحمالًا ثقيلة مباشرة عبر حزام أو سلسلة.

تصميم يقلل من رد الفعل العكسي

يمكن طلب الطراز F87 بالإصدارات التالية: تقليل الارتداد يحمل هذا المنتج الرمز FH.87/R. وقد طُوّر هذا التصميم الخاص لمهام تحديد المواقع بدقة. في هذا الإصدار، يكون رد الفعل الدوراني أقل بكثير من التصميم القياسي، وله أبعاد خاصة به.

• قطر عمود الإخراج في نسخة تقليل الخلوص: 65 مم (h6)

• التسامح مع اللعب التناوبي: ±2 دقيقة زاوية (تطبيق ما يصل إلى 1% من عزم الدوران الناتج المقدر)

فوائد التصميم المتخصص

جسم قلادة مع أوضاع تثبيت متعددة

تم تصميم علبة التروس من سلسلة F87 بطريقة تجعلها 6 أوضاع تثبيت قياسية (من M1 إلى M6) إنه قابل للاستخدام. تتيح هذه المرونة لمهندسي التصميم ما يلي:

• قم بتركيب علبة التروس بأي اتجاه (أفقي، رأسي، أو مائل).

• ضع المخرج بدقة على المحور المطلوب.

• اختر الحل الأمثل للتركيب في المساحات المحدودة والتي يصعب الوصول إليها.

تنوع في أنواع الأعمدة والوصلات

يتوفر ناقل الحركة F87 بالتكوينات التالية:

بنية السن الحلزونية

يوفر استخدام الأسنان الحلزونية في جميع مراحل علبة التروس F87 المزايا التالية:

• التلامس التدريجي للأسنان: انخفاض الضوضاء والاهتزاز مقارنة بالأسنان العادية.

• قدرة تحمل أعلى لأحمال الصدمات: مناسب للتشغيل والإيقاف المتكرر.

• كفاءة عالية: نسبة أعلى من 95% في كل فئة من فئات الأسنان.

• نقل طاقة أكبر بنفس الأبعاد: بالمقارنة مع علب التروس الدودية.

مقارنة الخبراء: ماكينة الخياطة SEW F87 مقابل ماركات أخرى

لفهم الوضع التنافسي لطراز F87 بشكل أفضل، من المفيد مقارنته بالطرازات المماثلة من العلامات التجارية الأخرى:

تحليل: طراز SEW F87 من حيث الحمل الشعاعي المسموح به و نطاق نسبة التحويل يتمتع هذا المنتج بميزة كبيرة على منافسيه الرئيسيين. كما أن وجود نسخة قياسية لتقليل رد الفعل العكسي (مع توثيق فني كامل) يُعد ميزة أساسية للتطبيقات الدقيقة.

التطبيقات الصناعية الشائعة

نظراً لقدرتها العالية على تحمل الأحمال الشعاعية وتصميمها المحوري المتوازي، فإن علبة التروس F87 تستخدم على نطاق واسع في الصناعات التالية:

• صناعة الإسمنت والتعدين: سيور ناقلة طويلة، مصاعد دلوية، كسارات ثانوية

• صناعة الصلب: بكرات نقل البليت، أنظمة تبريد الشرائط الدوارة

• صناعة الخشب والورق: أسطوانات التجفيف، ناقلات الخشب

• صناعة إعادة التدوير: آلات التقطيع وأنظمة الفصل

• الصناعات الكيميائية والمعدنية: خلاطات شديدة التحمل ومحركات تقليب الطين

الخلاصة ونصائح الخبراء

علبة تروس حلزونية سلسلة SEW F87 حل عالمي قياسي لنقل الطاقة للتطبيقات التي تقوم في وقت واحد عزم دوران عالٍ، وحمل شعاعي ثقيل للغاية، وتركيب مرن بفضل عزم الدوران الناتج الذي يصل إلى 20000 نيوتن متر ونسبة التحويل الواسعة من 3.87 إلى 281.71، يوفر صندوق التروس هذا أداءً لا مثيل له في صناعات الأسمنت والصلب والتعدين والخشب والورق.

النقاط الرئيسية لاختيار وصيانة طائرة F87:

الفريق التقني رها ناقل الحركة بفضل معرفتنا التامة بعلامة SEW-Eurodrive التجارية وإمكانية الوصول إلى بياناتها الأصلية، نحن على أتم الاستعداد لتقديم استشارات متخصصة لاختيار طراز F87 الأمثل بناءً على قدرة المحرك، ونسبة التحويل، ونوع عمود الإخراج، وموقع التركيب، والظروف البيئية لمصنعكم. كما يمكن لخبرائنا مساعدتكم في اختيار الأبعاد المناسبة لعلبة تروس ذات خلوص عكسي منخفض (الإصدار /R) إذا كنتم بحاجة إليها.
