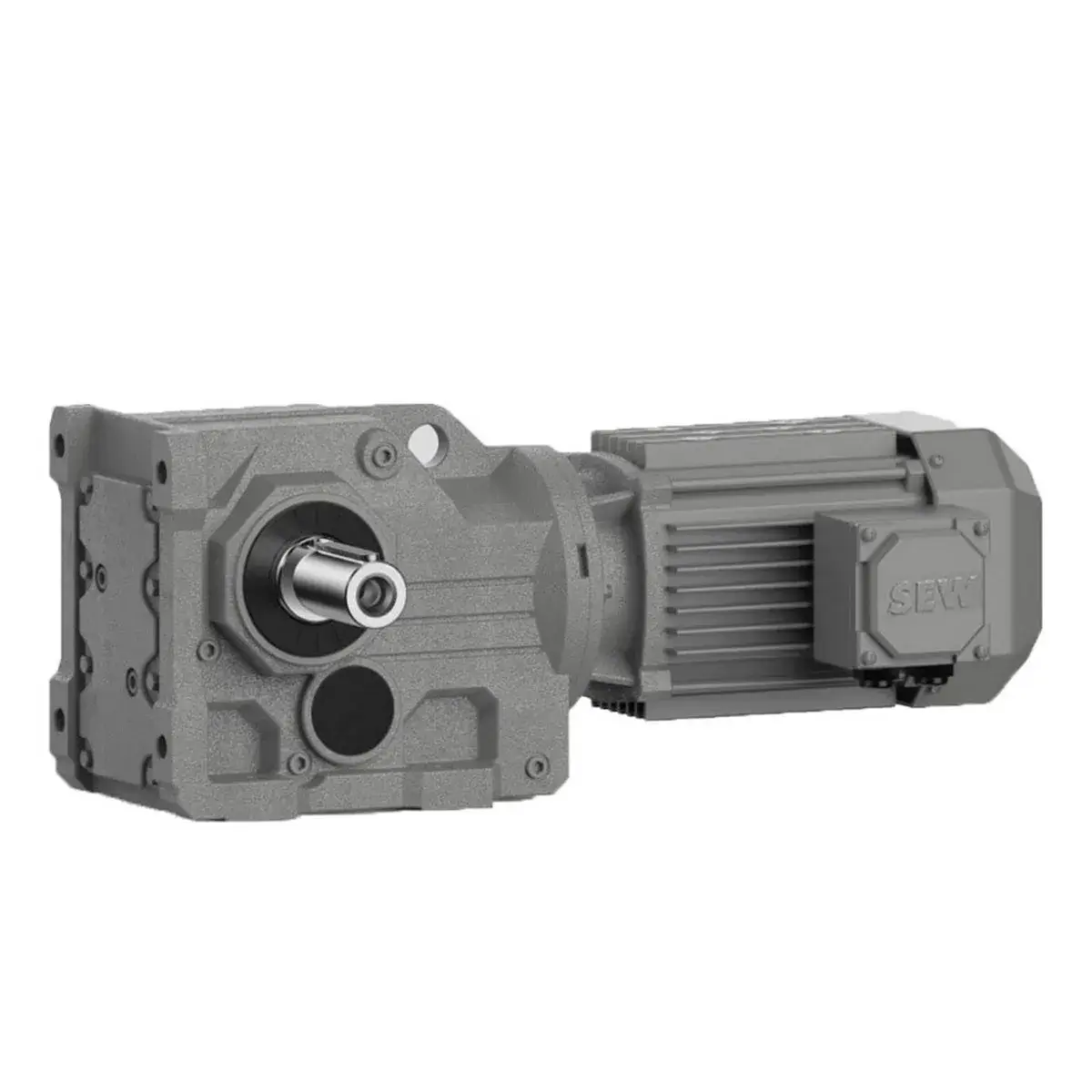

الكهربائية علبة التروس الثور هلیکال خياطة نموذج K97

در دنیای انتقال قدرت صنعتی، انتخاب یک مخفضات السرعة/علب التروس الصناعية مناسب می‌تواند تأثیر مستقیمی بر راندمان خط تولید، مصرف انرژی و هزینه‌های نگهداری داشته باشد. الکتروگیربکس‌های سری K شرکت SEW-Eurodrive به‌عنوان یکی از پرکاربردترین راهکارهای انتقال قدرت زاویه‌راست (Right-Angle) در صنایع سنگین شناخته می‌شوند. در این مقاله، مدل K97 از این خانواده را از جنبه‌های فنی، مشخصات گشتاوری، مزایای طراحی و کاربردهای صنعتی مورد بررسی قرار می‌دهیم.

آشنایی با خانواده K..7 و جایگاه مدل K97

سری K در محصولات SEW-Eurodrive به گیربکس‌های مارپیچ-مخروطی (Helical-Bevel) اختصاص دارد . تفاوت کلیدی این خانواده با گیربکس‌های هم‌محور (Inline) در زاویه 90 درجه بین محور ورودی و خروجی است که امکان انتقال نیرو در فضاهای محدود و طراحی فشرده سیستم‌های مکانیکی را فراهم می‌کند.

مدل K97 در طیف سایزهای این خانواده جایگاه متوسط-سنگینی دارد که برای توان‌های ورودی تا 37 کیلووات طراحی شده است . در ساختار نام‌گذاری SEW، حرف “K” نشان‌دهنده گیربکس مارپیچ-مخروطی و عدد “97” معرف سایز فلنج و ظرفیت گشتاوری واحد است.

مشخصات فنی کلیدی K97

بر اساس دیتاشیت‌های فنی و مستندات برند SEW-Eurodrive، مشخصات اصلی مدل K97 به شرح زیر است:

ظرفیت گشتاور و توان

حداکثر گشتاور قابل تحمل در خروجی گیربکس K97 معادل 4300 نیوتن‌متر (Nm) است . این مقدار نشان‌دهنده توانایی این گیربکس در راه‌اندازی بارهای سنگین و مقاومت در برابر شوک‌های گشتاوری در فرآیندهای صنعتی است. محدوده توان موتورهای قابل نصب روی این گیربکس بین 0.75 تا 37 کیلووات متغیر است .

نسبت تبدیل (Gear Ratio)

گیربکس K97 بسته به تعداد طبقات دندانه (دو یا سه مرحله‌ای) نسبت‌های تبدیل متفاوتی ارائه می‌دهد:

• حداقل نسبت تبدیل: 7.54

• حداکثر نسبت تبدیل: 176.05

این گستره نسبت تبدیل، امکان تنظیم دقیق سرعت خروجی را برای کاربردهایی از نوارنقاله‌های سریع تا میکسرهای کندرو فراهم می‌کند.

نوع الإخراج

گیربکس K97 در دو پیکربندی اصلی عرضه می‌شود:

• شافت توخالی (Hollow Bore): قطر 70 میلی‌متر – ایده‌ال برای نصب مستقیم روی محور محرک تجهیزات

• شافت توپر (Solid Shaft): قطر 70 میلی‌متر

ظرفیت بار شعاعی

حداکثر بار شعاعی قابل تحمل روی شافت خروجی این گیربکس 40000 نیوتن (N) اعلام شده است . این ویژگی برای کاربردهایی که گیربکس مستقیماً بار سنگینی از طریق تسمه یا زنجیر دریافت می‌کند (مثل نوارنقاله‌های طولانی) حیاتی است.

وزن فیزیکی

وزن تقریبی این گیربکس در حالت واحد گیربکس خشک (بدون روغن و موتور) حدود 200 کیلوگرم است .

طراحی تخصصی برای شرایط عملیاتی سخت

مزایای دندانه مارپیچ-مخروطی (Helical-Bevel)

سیستم دندانه در گیربکس K97 ترکیبی از دو فناوری است :

1. طبقه مارپیچ (Helical Stage): دندانه‌های مورب با درگیری تدریجی، صدای کمتری تولید می‌کنند و می‌توانند بارهای ضربه‌ای را بهتر تحمل کنند.

2. طبقه مخروطی (Bevel Stage): تغییر زاویه 90 درجه با حداقل افت بازدهی (راندمان بالای 95 درصد در هر طبقه).

این ترکیب منجر به عملکرد نرم‌تر، راندمان بالاتر و طول عمر بیشتر نسبت به گیربکس‌های حلزونی (Worm Gear) در توان‌های مشابه می‌شود.

تجهیزات جانبی برای محیط‌های سرد

یکی از قابلیت‌های تخصصی مدل K97 (و به‌طور کلی خانواده K..7) امکان تجهیز به هیتر پیچی (Screw-in Heater) با ترموستات داخلی است . این ویژگی برای کارخانجاتی که در مناطق سردسیر قرار دارند یا تجهیزات در فضای باز نصب می‌شوند ضروری است:

• جلوگیری از غلیظ شدن روغن: در دماهای زیر صفر، ویسکوزیته روغن افزایش می‌یابد. هیتر روغن را پیش از استارت گرم می‌کند.

• استارت نرم (Smooth Start-up): کاهش گشتاور راه‌اندازی و جلوگیری از آسیب به دندانه‌ها در ثانیه‌های اولیه کارکرد.

تنوع در روغن‌کاری

بر اساس مستندات فنی SEW، گیربکس K97 با طیف گسترده‌ای از روانکارهای صنعتی سازگار است. پیشنهادات عمومی شرکت سازنده شامل روغن‌های سنتتیک زیر است :

• CLP HC 220 (مناسب برای دماهای کاری استاندارد)

• CLP HC 150

• CLP HC 68 (برای دماهای پایین‌تر)

• CLP HC 32

توصیه تخصصی رها گیربکس: انتخاب نوع روغن باید بر اساس دمای محیط (Min Amb / Max Amb) و ضریب سرویس (Service Factor) مورد نیاز دستگاه انجام شود. دفترچه راهنمای سری K..7 مشخص می‌کند که پلاک گیربکس حاوی اطلاعات دقیق دمای مجاز محیط (مثلاً -40 درجه تا +40 درجه سانتی‌گراد) است .

مقایسه تخصصی: SEW K97 در مقابل Motovario B143

برای درک بهتر موقعیت رقابتی این گیربکس، مقایسه آن با مدل معادل برند Motovario (B143) مفید است. جدول زیر بر اساس اطلاعات فنی معتبر تهیه شده است :

تحلیل: اگرچه مدل B143 ایتالیایی ظرفیت گشتاور اسمی بالاتری دارد، اما SEW K97 با توجه به استانداردهای سختگیرانه آلمان (DIN) و بهینه‌سازی برای ضریب سرویس پایین‌تر، در کاربردهای با نوسان بار و نیاز به قابلیت اطمینان بالا (High Reliability) انتخاب اول متخصصان است .

کاربردهای صنعتی رایج (Industrial Applications)

به دلیل ترکیب گشتاور بالا، ابعاد جمع‌وجور (Compact) و قابلیت اطمینان، الکتروگیربکس K97 در بخش‌های زیر کاربرد گسترده دارد:

• سیستم‌های نوارنقاله (Conveyor Systems): به‌ویژه نقاله‌های زنجیری و تسمه‌ای که نیاز به تغییر مسیر 90 درجه دارند .

• صنعت سیمان و معدن (Mining & Quarrying): بالابرهای سطلی (Bucket Elevators) و تغذیه‌کننده‌های سنگین .

• صنایع غذایی و آشامیدنی (Food & Beverage): میکسرها و همزن‌های صنعتی که به قابلیت شستشو و بهداشت بالا نیاز دارند .

• ماشین‌آلات بسته‌بندی (Packaging Machinery): جایی که دقت موقعیت‌دهی و استارت/استاپ مکرر اهمیت دارد.

جمع‌بندی و توصیه تخصصی

الکتروگیربکس SEW K97 یک راهکار انتقال قدرت استاندارد جهانی برای کاربردهایی است که به طور همزمان به زاویه راست، راندمان بالا و قابلیت تحمل بار شعاعی زیاد نیاز دارند. با گشتاور اسمی 4300 نیوتن‌متر و نسبت تبدیل گسترده 7.54 تا 176.05، این قطعه تقریباً در تمامی صنایع سنگین و نیمه‌سنگین از سیمان و معدن گرفته تا خودروسازی و موادغذایی حضور دارد.

تیم فنی رها ناقل الحركة با در اختیار داشتن دانش فنی کامل از برند SEW-Eurodrive و دسترسی به کاتالوگ‌های اصلی، آماده ارائه مشاوره تخصصی برای انتخاب دقیق مدل K97 بر اساس توان موتور، نسبت تبدیل، نوع آب‌بندی (IP Rating) و شرایط محیطی کارخانه شماست. همچنین اگر به دنبال جایگزین یا تعمیر تخصصی این مدل هستید، کارشناسان ما می‌توانند با تکیه بر استانداردهای AGMA و DIN شما را راهنمایی کنند.
