الوصف

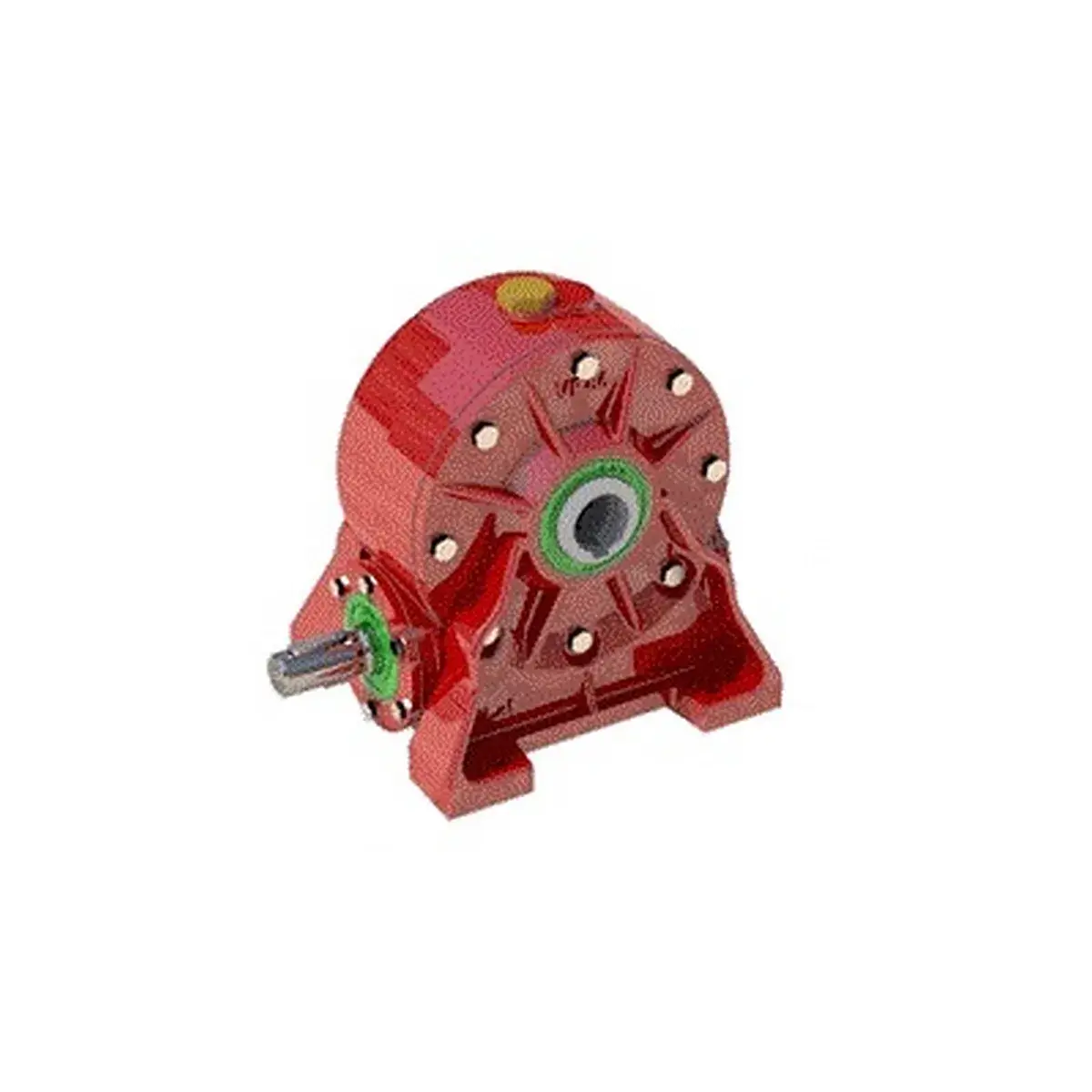

علبة التروس, حلزونية VF العادي شاکرین حجم 110 التي تنتجها الشركة شاکرین علبة التروس ، أصفهان ، إيران. لشراء علبة التروس شاکرین الحصول على اتصال معنا.
رها قيربوكس بصفتنا الوكيل المتخصص لمنتجات شاكرين، گیربکس حلزونی VF نرمال سایز 110 را برای صنایع سبک تا متوسط و کاربردهای متنوع صنعتی عرضه میکند. این گیربکس به دلیل ابعاد مناسبالخ. وزن اقتصادی و تنوع بالای نسبت کاهش، یکی از پرفروشترین و محبوبترین سایزهای خانواده حلزونی شاکرین است.
المواصفات التقنية, علب تروس حلزونية VF العادي شاکرین حجم 110
| المعلمة | القيمة / التوضيح |
|---|---|
| نوع علبة التروس | VF (سری گیربکسهای حلزونی جعبهای استاندارد) |
| حجم علبة التروس | 110 (فاصله مرکزی 110 میلیمتر) |
| نوع علبة التروس الصناعية | گیربکس حلزونی نرمال – جعبهای |
| نوع العتاد | حلزونی (Worm Gear) – گشتاور مناسب، خودقفل شوندگی |
| قطر رمح المدخلات ، | 28 مم |
| قطر رمح الإخراج | 40 میلیمتر |
| مادة الهيكل (الجسم) | حديد صب (Cast Iron) - متين ومقاوم للاهتزاز |
| مادة عمود الدودة | فولاد آلیاژی – سخت کاری سطحی 58-60 HRC |
| مادة التروس الدودية | برنج یا برنز فسفردار (مقاوم به سایش) |
| نوع مانع التسرب | رادیال سیل صنعتی + لابیرنت |
| نسبة التخفيض | 1:5 تا 1:100 (دامنه گسترده) |
| زاوية الخروج | بزاوية 90 درجة بالنسبة للمدخل |
| خاصية القفل الذاتي | دارد (در نسبتهای بالای 1:40) |
| وزن محموله | 34 کیلوگرم |
| توان مجاز ورودی (تقریبی) | 2 تا 3.5 اسب بخار |
| گشتاور خروجی اسمی (تقریبی) | 150 تا 350 نیوتنمتر |
جایگاه سایز 110 در خانواده گیربکسهای حلزونی VF
| مقاس | المسافة المركزية | رمح المدخلات ، | رمح الإخراج | الوزن | القدرة المسموح بها | عزم الدوران |
|---|---|---|---|---|---|---|
| VF 90 | 90 ملم | ~24mm | ~32mm | ~22kg | ~1.5-2.5 HP | ~80-200 Nm |
| VF 110 | 110 ملم | 28mm | 40mm | 34kg | 2-3.5 HP | 150-350 Nm |
| VF 130 | 130mm | ~30mm | ~42mm | ~45kg | ~3-4 HP | ~200-450 Nm |
| VF 150 | 150mm | 35mm | 50mm | 63kg | 4-5.5 HP | 300-700 Nm |
سایز 110 دقیقاً در نقطهای قرار دارد که برای بیشترین تنوع کاربردهای صنعتی، توان و گشتاور کافی را با وزن مناسب (34 کیلوگرم) ارائه میدهد.
کاربردهای اصلی گیربکس حلزونی VF سایز 110 شاکرین
| صناعة | المعدات المتصلة | دلیل انتخاب سایز 110 |
|---|---|---|
| صناعة المواد الغذائية | میکسر خمیر 50-80 کیلوگرمی، دستگاه بستهبندی، نوار نقاله سبک | توان کافی + ابعاد جمعوجور |
| دروازههای اتوماتیک | اپراتور درب پارکینگ، کرکره برقی، درب سکشنال | وزن 34 کیلوگرم – نصب آسان |
| للصناعات الدوائية | میکسر پودر، گرانولاتور، دستگاه تبلتزن | شافت 28mm استاندارد + دقت بالا |
| المعدات الطبية | تختهای برقی، دستگاههای فیزیوتراپی | صدای کم + ابعاد مناسب |
| الزراعي الصناعي | نوار نقاله محصولات، میکسر خوراک دام (200 کیلوگرمی) | مقاومت در برابر گردوغبار |
| شستشوی صنعتی | تونل شستشوی بطری، نوار نقاله شستشو | دور خروجی مناسب + ضدآب |
| المختبرات | همزنهای آزمایشگاهی، بالمیلهای کوچک | دقت بالا + قابلیت خودقفل شوندگی |
| البلاستيك | اکسترودر آزمایشگاهی کوچک، میکسر مستربچ | کنترل دقیق دور خروجی |
| المياه والصرف الصحي | پمپ تزریق کلر، پمپ دوزینگ شیمیایی | گشتاور پایدار + مصرف برق مناسب |
| الخشب والأثاث | اره نواری کوچک، سنباده نواری | شافت خروجی 40mm استاندارد |
مزایای گیربکس حلزونی VF سایز 110
| الرقم | ميزة | تفسير |
|---|---|---|
| 1 | وزن مناسب 34 کیلوگرم | قابل حمل با دو نفر – بدون نیاز به جرثقیل |
| 2 | شافت ورودی 28 میلیمتر | استاندارد رایج برای موتورهای 2-3.5 اسب |
| 3 | شافت خروجی 40 میلیمتر | اندازه استاندارد برای اتصال به تجهیزات صنعتی سبک |
| 4 | خاصية القفل الذاتي | ایمنی در کاربردهای عمودی و بالابرهای سبک |
| 5 | قیمت اقتصادی | یکی از مقرونبهصرفهترین گزینهها در رده خود |
| 6 | تنوع نسبت کاهش | از 1:5 تا 1:100 – مناسب برای طیف گسترده کاربردها |
| 7 | هزینه نگهداری پایین | روغن کم، قطعات یدکی در دسترس و ارزان |
| 8 | ابعاد جمعوجور | مناسب برای فضاهای محدود در کارگاهها و دستگاهها |
جدول عزم الدوران الناتج بناءً على نسبة التخفيض (حجم VF 110)
| نسبة التخفيض | دور خروجی (rpm) با ورودی 1500rpm | گشتاور خروجی (Nm) – تخمینی | الاستخدام المناسب |
|---|---|---|---|
| 1:10 | 150 | ~150-180 | نوار نقالههای سریع، بستهبندی |
| 1:15 | 100 | ~180-210 | میکسرهای صنعتی کوچک، همزنها |
| 1:20 | 75 | ~210-250 | نوار نقاله شیبدار، فیدرها |
| 1:30 | 50 | ~250-290 | بالابر سطلی کوچک، میکسر |
| 1:40 | 37.5 | ~290-320 | بالابرهای عمودی (خودقفل شونده) |
| 1:50 | 30 | ~320-350 (كحد أقصى) | جرثقیلهای سبک، وینچها |
خاصية القفل الذاتي في المقاس 110
| نسبة التخفيض | وضعیت خودقفل شوندگی | تفسير |
|---|---|---|
| من 1:5 إلى 1:15 | لينوفو | بار میتواند گیربکس را به عقب بچرخاند |
| من 1:20 إلى 1:30 | ممکن است | بستگی به زاویه مارپیچ حلزون دارد – استعلام لازم |
| من 1:40 إلى 1:100 | نعم | تبقى علبة التروس مقفلة في حالة عدم التنشيط - مناسبة للمصاعد الخفيفة |
نصيحة للسلامة: بالنسبة للمصاعد التي يزيد وزنها عن 200 كجم، حتى مع خاصية القفل الذاتي، يوصى باستخدام فرامل مساعدة كهروميكانيكية.
دليل لاختيار نسبة التخفيض في المقاس 110
| إذا كنت بحاجة إلى... | النسبة المقترحة | جولة منفذ | عزم الدوران |
|---|---|---|---|
| سرعة عالية، حمل خفيف (سير ناقل التعبئة والتغليف) | 1:10 تا 1:15 | 100-150 rpm | 150-210 نيوتن متر |
| توازن السرعة وعزم الدوران (الخلاط، المحرك) | من 1:20 إلى 1:30 | 50-75 rpm | 210-290 نيوتن متر |
| عزم دوران عالٍ، سرعة منخفضة (رفع خفيف، وحدة تغذية) | 1:40 | ~37.5 rpm | ~290-320 نيوتن متر |
| حداکثر گشتاور، حداقل سرعت (وینچ سبک) | 1:50 | ~30 rpm | ~320-350 نيوتن متر |
دليل طلب علبة تروس دودة VF العادية مقاس 110
| الرقم | المعلمة | مقدار پیشنهادی |
|---|---|---|
| 1 | نسبة التخفيض المطلوبة | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 / 1:60 |
| 2 | قوة المحرك المدخلة (حصان) | 2 – 3.5 حصان |
| 3 | سرعة دوران المخرج الدقيقة المطلوبة (rpm) | با توجه به خط تولید |
| 4 | عزم الحمل (نيوتن متر) | الحد الأقصى 350 نيوتن متر |
| 5 | هل تحتاج إلى قفل ذاتي؟ | نعم / لا |
| 6 | الظروف البيئية | الغبار، الرطوبة، درجة حرارة البيئة المحيطة |
| 7 | نوع التثبيت (Mounting) | قاعدة / شفة / مثبت على الحائط |
| 8 | الطلب النهائي | خلاط، ناقل، باب أوتوماتيكي، مصعد |
نصائح صيانة علبة تروس دودة VF مقاس 110
| فعل | الفترة الزمنية | تفسير |
|---|---|---|
| تغيير زيت علبة التروس | كل 6-12 شهرًا | روغن صنعتی EP 220 – حجم ~1.5-2 لیتر |
| بازرسی دنده برنزی از نظر سایش | كل 12 شهرًا | سایش طبیعی در گیربکسهای حلزونی |
| فحص مانع التسرب للتأكد من عدم وجود تسريبات | كل 3 أشهر | جلوگیری از هدررفت روغن |
| قياس درجة حرارة الجسم | الشهري | دمای بالای 80 درجه هشدار |
| فحص ارتخاء عمود الإخراج | كل ستة أشهر | لقی مجاز کمتر از 0.06 میلیمتر |
| بازرسی تراز کوپلینگ با موتور | كل ستة أشهر | عدم تراز باعث شکستن شفت ورودی 28mm میشود |
| تمیزکاری فن خنککننده موتور | كل 3 أشهر | تجمع گردوغبار روی فن باعث داغی میشود |
الخلاصة: لمن يناسب المقاس 110؟
| نوع العميل | دلیل انتخاب سایز 110 |
|---|---|
| نانواییهای صنعتی و فودتریها | خلاطات بوزن 50-80 كجم وقوة 2-3 حصان |
| مصنعي الأبواب الأوتوماتيكية | الوزن 34 كجم – سهولة التركيب – قفل ذاتي |
| داروسازی و آزمایشگاهها | دقت بالا + ابعاد جمعوجور |
| البيوت الزجاجية والزراعة الصناعية الصغيرة | نوار نقاله محصولات، میکسر خوراک دام |
| تولیدکنندگان تجهیزات صنعتی (OEM) | سعر معقول + توافر قطع الغيار + المقاس الأكثر استخدامًا |
| محلات الإصلاح وورش العمل الصغيرة | طاقة كافية لمعظم التطبيقات الخفيفة |
| محطات معالجة محلية صغيرة | پمپهای دوزینگ شیمیایی و کلرزنها |
لعرض علبة التروس MVF شاکرین حجم 130 إلى الصفحة ، انظر.
