الوصف

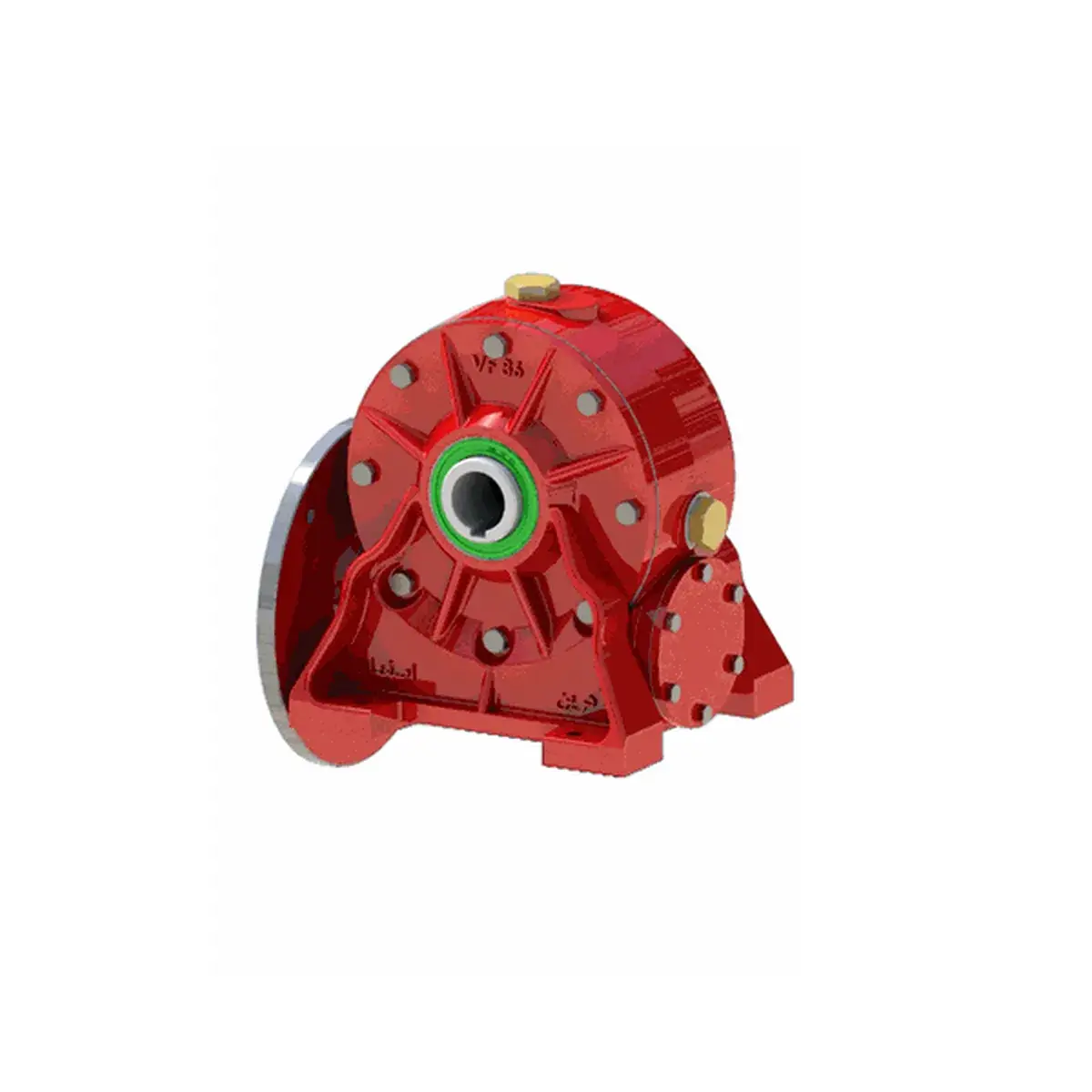

علبة التروس, حلزونية MVF العادي شاکرین حجم 49 التي تنتجها الشركة شاکرین علبة التروس ، أصفهان ، إيران. لشراء علب التروس الصناعية, شاکرین الحصول على اتصال معنا.
رها قيربوكس بصفتنا الوكيل المتخصص لمنتجات شاكرين، گیربکس حلزونی MVF نرمال سایز 49 را برای صنایع دقیق و کاربردهایی عرضه میکند که به ابعاد بسیار کوچک و در عین حال استحکام چدن نیاز دارند. این گیربکس در سایزی نادر و منحصربهفرد طراحی شده و برای تجهیزات حساس و محیطهای کاری سخت که پوسته آلومینیومی کافی نیست، گزینهای ایدهآل است.
المواصفات التقنية, علب تروس حلزونية MVF العادي شاکرین حجم 49
| المعلمة | القيمة / التوضيح |
|---|---|
| نوع علبة التروس | MVF (سری گیربکسهای حلزونی – نسخه سنگین/صنعتی) |
| حجم علبة التروس | 49 (فاصله مرکزی 49 میلیمتر – سایز بسیار کوچک و نادر) |
| نوع علبة التروس الصناعية | گیربکس حلزونی نرمال – جعبهای مینیاتوری |
| نوع العتاد | حلزونی (Worm Gear) – خودقفل شوندگی در نسبتهای بالا |
| قطر رمح المدخلات ، | 11 میلیمتر (باریکترین شافت موجود) |
| قطر رمح الإخراج | 18 مم (کوچک) |
| مادة الهيكل (الجسم) | حديد زهر (Cast Iron) – استحکام بالا در ابعاد مینیاتوری (نادر) |
| مادة عمود الدودة | فولاد آلیاژی درجه یک – سخت کاری سطحی 58-60 HRC |
| مادة التروس الدودية | برنز فسفردار درجه یک |
| نوع مانع التسرب | رادیال سیل صنعتی + لابیرنت |
| نسبة التخفيض | 1:5 تا 1:100 (دامنه گسترده) |
| زاوية الخروج | بزاوية 90 درجة بالنسبة للمدخل |
| خاصية القفل الذاتي | دارد (در نسبتهای بالای 1:40) |
| وزن محموله | 4 کیلوگرم (4000 گرم) |
| توان مجاز ورودی (تقریبی) | 0.2 تا 0.6 اسب بخار (150 تا 450 وات) |
| گشتاور خروجی اسمی (تقریبی) | 10 تا 40 نیوتنمتر |
تفاوت MVF سایز 49 با سایر سایزهای مشابه
| معايير | MVF 49 | SHRV 40 | MVF 62 | نقطة التميز |
|---|---|---|---|---|
| الجنس جلود | الحديد الزهر | الألومنيوم | الألومنيوم | MVF 49 استحکام چدن دارد |
| الوزن | 4kg | ~3kg | 6.5kg | سنگینتر از آلومینیوم اما مستحکمتر |
| رمح المدخلات ، | 11mm | 11-14mm | 19mm | باریکترین شافت |
| رمح الإخراج | 18mm | 18mm | 25mm | یکسان با SHRV 40 |
| القدرة المسموح بها | 0.2-0.6 HP | 0.1-0.5 HP | 0.5-1 HP | محدوده توان مشابه |
| تحمل ضربه | جيد | منخفضة | منخفضة | MVF 49 برای محیطهای سختتر |
| التطبيق الرئيسي | محیطهای سخت، صنایع دقیق | تجهیزات میکرو | تجهیزات سبک | منحصر به فرد |
ویژگی منحصربهفرد: پوسته چدنی در سایز 49
| الميزات | تفسير |
|---|---|
| قوة عالية | چدن بسیار مستحکمتر از آلومینیوم است – مقاوم در برابر ضربه و لرزش |
| جذب لرزش عالی | چدن لرزش را بهتر از آلومینیوم جذب میکند |
| مقاومت به خوردگی سطحی | با پوشش مناسب، در محیطهای مرطوب دوام میآورد |
| نادر بودن | گیربکس حلزونی با پوسته چدنی در سایز 49 در بازار بسیار نادر است |
| طول عمر بیشتر | در شرایط سخت، عمر بیشتری نسبت به آلومینیوم دارد |
کاربردهای اصلی گیربکس حلزونی MVF سایز 49 شاکرین
| صناعة | المعدات المتصلة | دلیل انتخاب MVF سایز 49 |
|---|---|---|
| تجهیزات پزشکی صنعتی | دستگاههای استریلکننده، تختهای برقی سنگینتر | استحکام چدن + ابعاد کوچک |
| رباتیک صنعتی سبک | بازوهای رباتیک دقیق، مفصلهای با بار کم اما ضربه | تحمل ضربه بهتر از آلومینیوم |
| آزمایشگاههای صنعتی | همزنهای صنعتی کوچک، بالمیلهای تحقیقاتی | دوام بیشتر در استفاده مداوم |
| دروازههای اتوماتیک سنگیننما | کرکرههای صنعتی سبک با تردد بالا | استحکام چدن برای کار مداوم |
| صنایع غذایی نیمهسنگین | میکسرهای 20-30 کیلوگرمی در محیط مرطوب | مقاومت به شستشو + استحکام |
| تجهیزات خورشیدی تجاری | ردیاب خورشیدی برای پنلهای متوسط | قابلیت اطمینان در فضای باز |
| دستگاههای بستهبندی صنعتی | نوار نقالههای کوچک با تردد بالا | عمر بیشتر در استفاده مداوم |
مزایای MVF سایز 49
| الرقم | ميزة | تفسير |
|---|---|---|
| 1 | پوسته چدنی در سایز مینیاتوری | استحکام بالا در ابعاد کوچک – نادر در بازار |
| 2 | وزن 4 کیلوگرم | سنگینتر از آلومینیوم اما بسیار مستحکمتر |
| 3 | شافت ورودی 11 میلیمتر | باریکترین شافت – مناسب برای موتورهای مینیاتوری |
| 4 | شافت خروجی 18 میلیمتر | اندازه استاندارد برای تجهیزات کوچک |
| 5 | تحمل بار ضربهای | چدن ضربه را بهتر از آلومینیوم تحمل میکند |
| 6 | جذب لرزش عالی | مناسب برای محیطهای دارای لرزش |
| 7 | خاصية القفل الذاتي | ایمنی در کاربردهای عمودی سبک |
| 8 | عمر بیشتر در شرایط سخت | نسبت به نمونه آلومینیومی دوام بالاتر |
| 9 | کیفیت ساخت MVF | دنده برنزی درجه یک، بلبرینگهای مرغوب |
| 10 | منحصر به فرد | گزینهای نادر که رقبا کمتر ارائه میدهند |
جدول عزم الدوران الناتج بناءً على نسبة التخفيض (حجم MVF 49)
| نسبة التخفيض | دور خروجی (rpm) با ورودی 1500rpm | گشتاور خروجی (Nm) – تخمینی | الاستخدام المناسب |
|---|---|---|---|
| 1:10 | 150 | ~10-12 | ناقلات دقيقة |
| 1:15 | 100 | ~12-16 | خلاطات صناعية صغيرة |
| 1:20 | 75 | ~16-22 | أجهزة التعبئة والتغليف |
| 1:30 | 50 | ~22-28 | بالابرهای مینیاتوری |
| 1:40 | 37.5 | ~28-35 | أبواب عمودية (ذاتية القفل) |
| 1:50 | 30 | ~35-40 (كحد أقصى) | جهاز تتبع شمسي، ونش صغير |
خاصية القفل الذاتي في حجم MVF 49
| نسبة التخفيض | وضعیت خودقفل شوندگی | کاربرد ایمنی |
|---|---|---|
| من 1:5 إلى 1:15 | لينوفو | کاربردهای چرخش آزاد |
| من 1:20 إلى 1:30 | ممکن است | استعلام لازم |
| من 1:40 إلى 1:100 | نعم | آمن للاستخدام مع الأبواب الرأسية الخفيفة والمصاعد الصغيرة (حتى 15-20 كجم) |
دليل طلب علبة تروس دودة MVF ذات الحجم العادي 49
| الرقم | المعلمة | مقدار پیشنهادی |
|---|---|---|
| 1 | نسبة التخفيض المطلوبة | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 |
| 2 | قوة المحرك المدخلة (حصان) | 0.2 – 0.6 حصان |
| 3 | قطر رمح المدخلات ، | 11 مم (ثابت) |
| 4 | سرعة دوران المخرج الدقيقة المطلوبة (rpm) | با توجه به خط تولید |
| 5 | عزم الحمل (نيوتن متر) | الحد الأقصى 40 نيوتن متر |
| 6 | هل تحتاج إلى قفل ذاتي؟ | نعم / لا |
| 7 | الظروف البيئية | صدمة، اهتزاز، رطوبة |
| 8 | نوع التثبيت (Mounting) | قاعدة / شفة / مثبت على الحائط |
| 9 | الطلب النهائي | المعدات الطبية، والروبوتات، والأبواب الأوتوماتيكية الصناعية |
نصائح صيانة علبة تروس دودة MVF مقاس 49
| فعل | الفترة الزمنية | تفسير |
|---|---|---|
| تغيير زيت علبة التروس | كل 12 شهرًا | زيت صناعي EP 150 – الحجم ~0.15-0.25 لتر |
| بازرسی دنده برنزی از نظر سایش | هر 12-24 ماه | جودة MVF تقلل من التآكل |
| فحص مانع التسرب للتأكد من عدم وجود تسريبات | كل ستة أشهر | جلوگیری از هدررفت روغن |
| قياس درجة حرارة الجسم | كل 3 أشهر | دمای بالای 70 درجه هشدار |
| فحص ارتخاء عمود الإخراج | كل 12 شهرًا | الخلوص المسموح به أقل من 0.04 مم |
| تمیزکاری بدنه | كل 3 أشهر | الحديد الزهر مع قطعة قماش جافة |
الخلاصة: لمن يناسب مقاس MVF 49؟
| نوع العميل | سبب اختيار MVF 49 |
|---|---|
| مصنعي المعدات الطبية الصناعية | قوة الحديد الزهر + أبعاد صغيرة + قابل للتعقيم |
| مصنعي الروبوتات الصناعية الخفيفة | مقاومة أفضل للصدمات من الألومنيوم ذي الأبعاد المماثلة |
| المصانع ذات بيئات العمل القاسية (الاهتزاز، الصدمات) | غلاف من الحديد الزهر صغير الحجم - نادر في السوق |
| مصنعي الأبواب الأوتوماتيكية الصناعية الخفيفة | قفل ذاتي + قوة حديد الزهر لتحمل حركة المرور الكثيفة |
| المختبرات الصناعية ذات الاستخدام المستمر | أكثر متانة من الألومنيوم |
| العملاء الذين لا يثقون بالألمنيوم | خيار من الحديد الزهر صغير الحجم - فريد من نوعه |
