الوصف

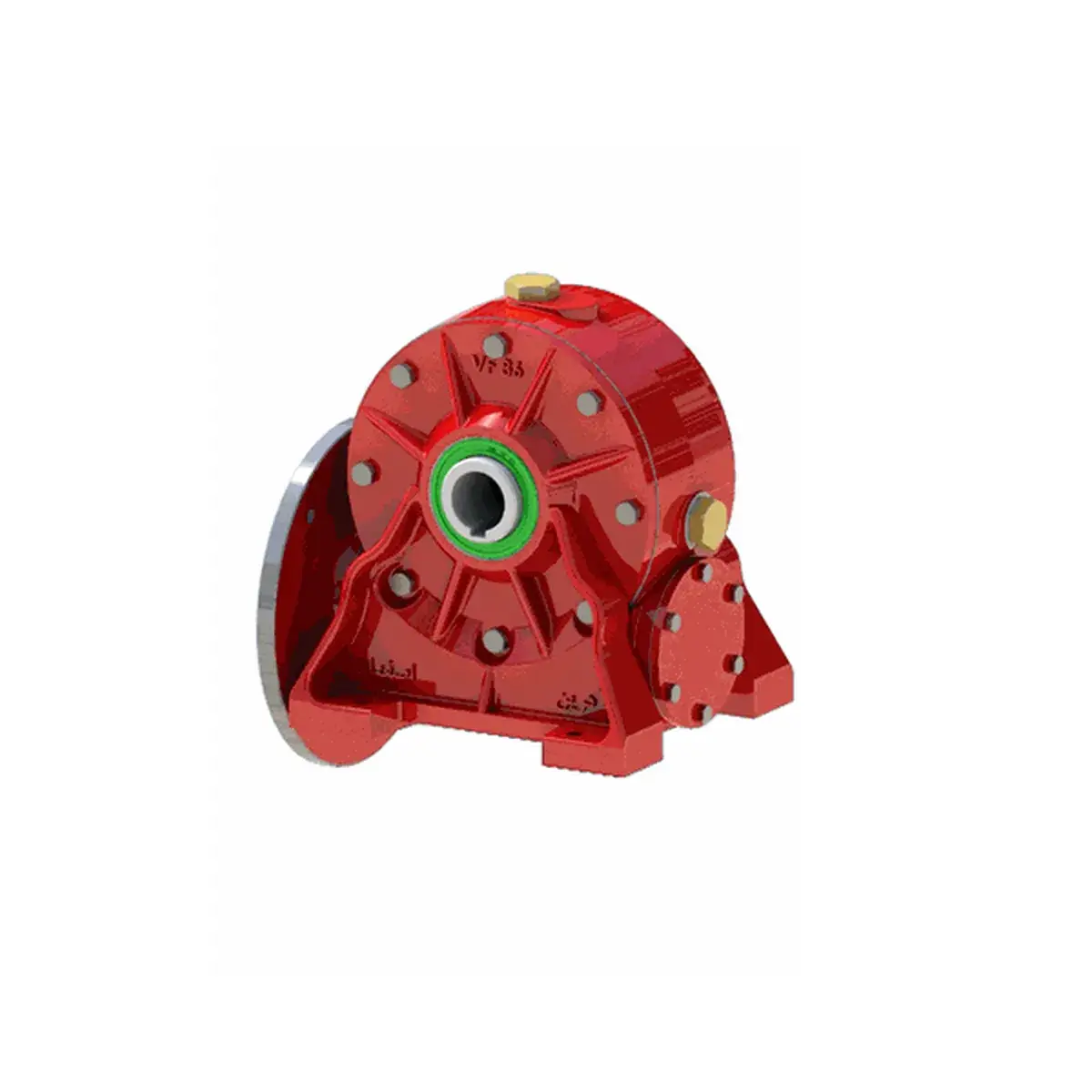

علبة التروس, حلزونية MVF العادي شاکرین حجم 250 تنتجها الشركة شاکرین علبة التروس ، أصفهان ، إيران. لشراء علبة التروس شاکرین الحصول على اتصال معنا.
رها قيربوكس بصفتنا الوكيل المتخصص لمنتجات شاكرين، گیربکس حلزونی MVF نرمال سایز 250 را برای صنایع فوقسنگین و کاربردهایی که نیاز به أقصى عزم الدوران و خاصية القفل الذاتي دارند عرضه میکند. این گیربکس در بزرگترین سایز خانواده حلزونی شاکرین قرار دارد و برای بارهای بسیار سنگین و شرایط کاری 24 ساعته طراحی شده است.
تفاوت گیربکس MVF نرمال سایز 250 با سایر گیربکسهای حلزونی
| الميزات | MVF نرمال سایز 250 | MVF سایز 110 | گیربکس کتابی (SHRV) |
|---|---|---|---|
| حجم علبة التروس | 250 (بزرگترین) | 110 (متوسط) | 50-110 (کوچک) |
| نوع ظاهری | جعبهای (جعبهای مستطیلی) | جعبهای | كتاب مكعب |
| قطر شافت ورودی (تقریبی) | 55 میلیمتر (بزرگ) | ~35 میلیمتر | ~14-28 میلیمتر |
| قطر شافت خروجی (تقریبی) | 110 میلیمتر (بسیار بزرگ) | ~80 میلیمتر | ~71-112 میلیمتر |
| الجنس جلود | چدن (Cast Iron) – ضخیم | الحديد الزهر | الحديد الزهر |
| الوزن | 2850 کیلوگرم (غولآسا) | ~200-300 کیلوگرم | 5-35 کیلوگرم |
| الطاقة المدخلة المسموح بها | تا 30-40 اسب (برآورد) | حوالي 4-5 خيول | 0.5-5 اسب |
| عزم الدوران الناتج | بسیار بالا (هزاران نیوتنمتر) | بالا (200-500 Nm) | منخفضة إلى متوسطة |
| التطبيق الرئيسي | صنایع فوق سنگین، معادن، سیمان | تجهیزات متوسط | تجهیزات کوچک |
المواصفات التقنية, علب تروس حلزونية MVF العادي شاکرین حجم 250
| المعلمة | القيمة / التوضيح |
|---|---|
| نوع علبة التروس | MVF نرمال (سری گیربکسهای حلزونی جعبهای) |
| حجم علبة التروس | 250 (بزرگترین سایز – فاصله مرکزی 250 میلیمتر) |
| نوع علبة التروس الصناعية | گیربکس حلزونی جعبهای (MVF – Worm Gear Unit) |
| نوع العتاد | حلزونی (Worm Gear) – مناسب برای گشتاورهای بسیار بالا |
| قطر شافت ورودی (تقریبی) | 55 میلیمتر (برآورد از تصویر) |
| قطر شافت خروجی (تقریبی) | 110 میلیمتر (برآورد از تصویر) |
| الإطار المحركات الكهربائية ، أي ما يعادل | جعبهای (اتصال به موتورهای بزرگ صنعتی) |
| مادة الهيكل (الجسم) | چدن (Cast Iron) – ضخیم و مستحکم برای تحمل لرزش و بارهای سنگین |
| مادة عمود الدودة | فولاد آلیاژی با سخت کاری سطحی (58-60 HRC) |
| مادة التروس الدودية | برنج مخصوص یا برنز (برای تحمل بارهای بالا) |
| نوع مانع التسرب | رادیال سیل صنعتی + لابیرنت دوبل |
| نسبة التخفيض | 1:5 تا 1:100 (متنوع بر اساس نیاز صنعتی) |
| زاوية الخروج | 90 درجه نسبت به ورودی (طراحی جعبهای) |
| خاصية القفل الذاتي | نعم (در نسبتهای بالای 1:40 – ایمنی بالا برای بالابرهای سنگین) |
| وزن محموله | 2850 کیلوگرم (2.85 تن – غولآسا) |
| توان مجاز ورودی (تقریبی) | 30-40 اسب بخار (بحسب نسبة التخفيض) |
| گشتاور خروجی اسمی (تقریبی) | 5000-10000 نیوتنمتر (بحسب نسبة التخفيض) |
کاربردهای اصلی گیربکس حلزونی MVF سایز 250 شاکرین
| الرقم | صناعة | المعدات المتصلة | دلیل انتخاب سایز 250 |
|---|---|---|---|
| 1 | لي | سنگشکنهای بزرگ، نوار نقالههای معدن (طول بیش از 500 متر) | تحمل بارهای ضربهای و شوک بالا |
| 2 | الاسمنت | آسیاب گلولهای سیمان، بالابر سطلی سیمان (ارتفاع بالا) | گشتاور راهاندازی بسیار بالا |
| 3 | الصلب | نوار نقاله کلوخه سنگ آهن، میکسرهای پودر زغال سنگ | کار مداوم 24 ساعته در شرایط سخت |
| 4 | البتروكيماويات | میکسرهای صنعتی غولپیکر (حجم 100+ مترمکعب) | عزم دوران ثابت عند اللزوجة العالية |
| 5 | نیروگاهی | مغذي الفحم، مصعد دلو الغلاية | قابلیت خودقفل شوندگی برای ایمنی |
| 6 | الشحن والنقل البحري | رافعات ثقيلة، رافعات ميناء | وزن ثقيل وقوة عالية ضد التآكل البحري (مع طلاء خاص) |
| 7 | صنایع غذایی بزرگ | خلاطات عجين عملاقة (2-3 أطنان)، آلات بثق | عزم دوران عالٍ + قابل للغسل |
| 8 | صناعة الورق | أسطوانة مجفف، بكرات ضغط ثقيلة | کار مداوم 24/7 بدون توقف |
مزايا علبة التروس MVF 250 مقارنةً بالأحجام الأصغر
| الرقم | ميزة | تفسير |
|---|---|---|
| 1 | عزم دوران هائل (يصل إلى ~10000 نيوتن متر) | مناسب لأثقل الأحمال الصناعية |
| 2 | شافت خروجی 110 میلیمتر | اتصال به تجهیزات سنگین با شافتهای بزرگ |
| 3 | الوزن 2850 كجم (2.85 طن) | إظهار القوة غير المسبوقة للجسم والأضلاع |
| 4 | غلاف سميك من الحديد الزهر ذو أضلاع كبيرة | تحمل الصدمات والأحمال الارتطامية في المناجم والمحاجر |
| 5 | قابلیت خودقفل شوندگی در نسبتهای بالا | السلامة التامة في عمليات رفع الأحمال الثقيلة والحفاظ عليها على ارتفاعات عالية |
| 6 | مناسب برای کار 24/7 | تصميم صناعي ذو عامل موثوقية عالٍ (ضعف القدرة الاسمية) |
| 7 | عمر افتراضي يزيد عن 20 عامًا | با نگهداری مناسب، یک سرمایهگذاری بلندمدت |
| 8 | القدرة على التركيب في بيئات شديدة الغبار | آببندی صنعتی قوی + پوشش ضد خوردگی |
جدول المواصفات التقديري بناءً على نسبة التخفيض (الحجم 250)
| نسبة التخفيض | دور خروجی (rpm) – با ورودی 1500rpm | گشتاور خروجی تخمینی (Nm) | الاستخدام المناسب |
|---|---|---|---|
| 1:10 | 150 | ~2500-3000 | سيور ناقلة عالية السرعة ذات أحمال ثقيلة |
| 1:20 | 75 | ~5000-6000 | خلاطات صناعية كبيرة |
| 1:30 | 50 | ~7000-8000 | مصعد دلو التعدين، مغذيات ثقيلة |
| 1:40 | 37.5 | ~8500-9500 | مصاعد عمودية مزودة بنظام أمان ذاتي القفل |
| 1:50 | 30 | ~9000-10000 (كحد أقصى) | الرافعات، والونشات الثقيلة |
خاصية القفل الذاتي في الحجم 250 (ميزة حيوية للسلامة)
| نسبة التخفيض | هل هو ذاتي القفل؟ | کاربرد ایمنی |
|---|---|---|
| من 1:5 إلى 1:15 | لينوفو | للتطبيقات التي تتطلب دورانًا حرًا |
| من 1:20 إلى 1:30 | يعتمد ذلك على التصميم. | استعلام لازم |
| من 1:40 إلى 1:100 | نعم | آمن للاستخدام في عمليات الرفع الثقيلة، والمصاعد الصناعية، والرافعات. |
⚠️ نصيحة أمان بالغة الأهمية: في تطبيقات الرفع التي تتجاوز أحمالها 10 أطنان، بالإضافة إلى علبة التروس ذاتية القفل، من الضروري استخدام ترمز کمکی الکترومکانیکی استخدم أيضًا.
ملاحظات فنية خاصة بالمقاس 250
| المعلمة | المبلغ | شرح متخصص |
|---|---|---|
| نوع الزيت المطلوب | زيت صناعي EP 220 أو 320 | لزوجة عالية لحماية التروس |
| حجم الزيت المطلوب | 25-35 لترًا (تقديريًا) | يعتمد ذلك على التصميم الداخلي لعلبة التروس |
| درجة حرارة التشغيل المسموح بها للزيت | 80 درجة مئوية (الحد الأقصى 95) | يوصى بتركيب مقياس حرارة وجهاز استشعار درجة الحرارة. |
| أنظمة التبريد | تبريد طبيعي باستخدام زعانف الهيكل (أو مروحة خارجية اختيارية) | يُنصح باستخدام مروحة للتشغيل المستمر في فصل الصيف. |
| فئة الحماية | IP54-IP55 (حسب الطلب) | مقاوم لغبار المناجم |
| نوع التبريد | تبريد باستخدام أضلاع الجسم (تصميم خاص) | پوسته چدن با دندههای خنککاری |
| المحامل | مقاس كبير أصلي من SKF أو FAG (مثل 6316، 6318، 6320) | قدرة عالية جدًا على تحمل الأحمال الشعاعية والمحورية |
دليل طلب علبة تروس دودة MVF، الحجم 250
للاستعلام عن السعر والطلب الدقيق، يرجى تقديم المعلومات التالية:
| الرقم | المعلمة | القيمة المقترحة / الشرح |
|---|---|---|
| 1 | نسبة التخفيض المطلوبة | 1:10 / 1:20 / 1:30 / 1:40 / 1:50 / 1:60 |
| 2 | قوة المحرك المدخلة (حصان) | 30-40 حصانًا (حدد العدد) |
| 3 | سرعة دوران المخرج الدقيقة المطلوبة (rpm) | با توجه به خط تولید |
| 4 | عزم الحمل (نيوتن متر) | لتأكيد كفاية علبة التروس |
| 5 | هل تحتاج إلى قفل ذاتي؟ | نعم / لا (بالتأكيد نعم بالنسبة للمصاعد) |
| 6 | الظروف البيئية | الغبار، الرطوبة، درجة الحرارة المحيطة، وجود المواد الكيميائية |
| 7 | نوع التثبيت (Mounting) | قاعدة / شفة / مثبت على الحائط |
| 8 | نوع قارنة المخرج | عمود بخابور (Keyed Shaft) / فلانشة مجوفة (Hollow Flange) |
| 9 | نسبة العمل اليومي | 8 ساعات / 16 ساعة / 24 ساعة |
| 10 | الطلب النهائي | كسارة الصخور، ناقل التعدين، المصعد، الخلاط الصناعي، إلخ. |
نصائح صيانة علبة التروس الدودية MVF مقاس 250 (مهمة للغاية)
| الرقم | فعل | الفترة الزمنية | شرح خاص للمقاس 250 |
|---|---|---|---|
| 1 | تغيير زيت علبة التروس | كل 3-6 أشهر (في الحالات الشديدة) / كل 6-12 شهراً (في الحالات الطبيعية) | حجم الزيت حوالي 25-35 لترًا - مكلف ولكنه ضروري |
| 2 | آزمایش آنالیز روغن | كل ستة أشهر | للكشف المبكر عن تآكل التروس والمحامل |
| 3 | بازرسی دنده برنزی از نظر سایش | كل 6-12 شهرًا | في علب التروس الدودية شديدة التحمل، يعتبر تآكل التروس البرونزية أمراً طبيعياً. |
| 4 | فحص مانع التسرب للتأكد من عدم وجود تسريبات | كل شهر | تُعد تسريبات الزيت في الحجم 250 خطيرة ومكلفة. |
| 5 | قياس درجة حرارة الجسم | أسبوعي | تشير درجات الحرارة التي تتجاوز 85 درجة إلى وجود مشكلة - تحقق منها فوراً |
| 6 | فحص ارتخاء عمود الإخراج | كل 3 أشهر | الخلوص المسموح به أقل من 0.2 مم |
| 7 | قياس الاهتزاز | كل شهر | يشير الاهتزاز المفرط إلى عدم المحاذاة أو تلف المحمل. |
| 8 | بازرسی تراز کوپلینگ با موتور | كل 3 أشهر | سيؤدي عدم المحاذاة إلى كسر عمود الإدخال. |
ملخص: عائلة علب تروس شاكرين الدودية (MVF و SHRV)
| مقاس | نوع ظاهری | الوزن التقريبي | القدرة المسموح بها | التطبيق الرئيسي |
|---|---|---|---|---|
| 250 | معبأ في صندوق (MVF) | 2850 کیلوگرم | 30-40 حصان | الصناعات الثقيلة للغاية (التعدين، الأسمنت، الصلب) |
| 110 | كتاب معبأ في صندوق | حوالي 200-300 كجم | ~4-5 حصان | معدات صناعية متوسطة الحجم |
| 90 | كتاب (SHRV) | ~15-20 kg | ~2-3 حصان | معدات صناعية صغيرة |
| 63 | كتاب (SHRV) | ~8-12 kg | حوالي 1-1.5 حصان | معدات دقيقة ومختبرية |
| 50 | كتاب (SHRV) | ~5-8 kg | ~0.5-0.75 HP | المعدات الدقيقة والروبوتية |
