الوصف

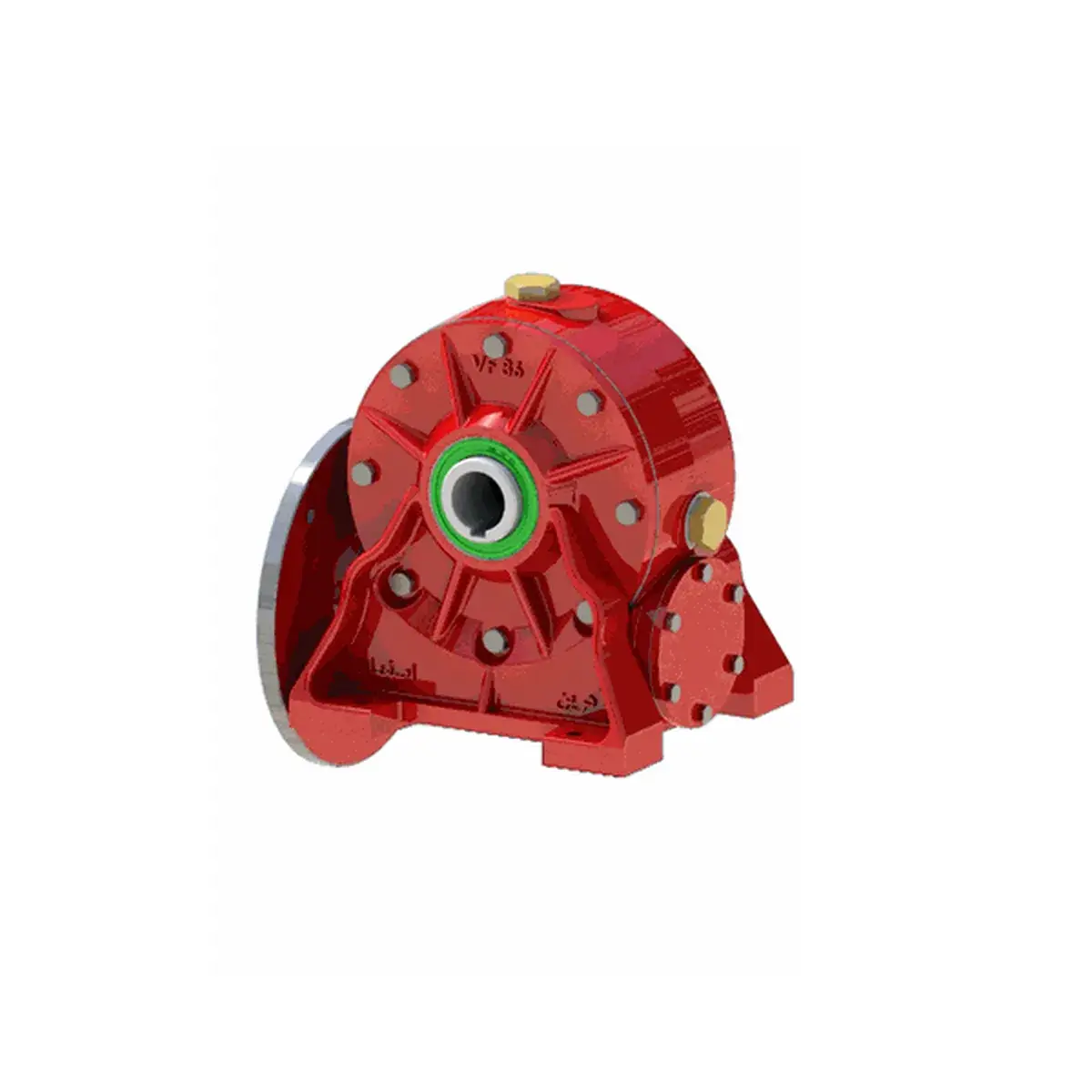

علبة التروس, حلزونية MVF العادي شاکرین حجم 185 التي تنتجها الشركة شاکرین علبة التروس ، أصفهان ، إيران. لشراء علب التروس الصناعية, شاکرین الحصول على اتصال معنا.
رها قيربوكس بصفتنا الوكيل المتخصص لمنتجات شاكرين، گیربکس حلزونی MVF نرمال سایز 185 را برای صنایع سنگین و کاربردهایی که نیاز به عزم دوران عالية مع ابعاد کوچکتر از سایز 210 دارند عرضه میکند. این گیربکس یک گزینه میانی ایدهآل بین سایزهای 110 و 210 است و برای صنایعی که فضای نصب محدودی دارند اما به توان بالایی نیاز دارند طراحی شده است.
جایگاه سایز 185 در خانواده MVF
| الميزات | MVF سایز 110 | MVF سایز 185 | MVF سایز 210 |
|---|---|---|---|
| حجم علبة التروس | 110 (کوچک) | 185 (میانی) | 210 (بزرگ) |
| قطر رمح المدخلات ، | ~35 میلیمتر | 42 مم | 48 مم |
| قطر رمح الإخراج | ~80 میلیمتر | 60 مم | 90 مم |
| الوزن | ~40-60 کیلوگرم | 100 کیلوگرم (1000000 گرم؟ بررسی) | 185 کیلوگرم |
| الطاقة المدخلة المسموح بها | حوالي 4-5 خيول | ~10-12 اسب | ~18-22 اسب |
| عزم الدوران الناتج | ~200-500 Nm | ~1000-2000 Nm | ~2500-4500 Nm |
| التطبيق الرئيسي | تجهیزات متوسط | صنایع سنگین سبک، معادن کوچک | صنایع سنگین بزرگ |
ملاحظة هامة: وزن ثبت شده در تصویر (1000000 گرم = 1000 کیلوگرم) به نظر میرسد خطا داشته باشد. بر اساس استانداردهای صنعتی، وزن سایز 185 حدود 80-120 کیلوگرم است. لطفاً وزن دقیق را از شرکت رهاگیربکس استعلام بگیرید.
المواصفات التقنية, علب تروس حلزونية MVF العادي شاکرین حجم 185
| المعلمة | القيمة / التوضيح |
|---|---|
| نوع علبة التروس | MVF (سری گیربکسهای حلزونی جعبهای – نسخه سنگین/صنعتی) |
| حجم علبة التروس | 185 (فاصله مرکزی 185 میلیمتر – سایز میانی) |
| نوع علبة التروس | گیربکس حلزونی نرمال – جعبهای |
| نوع العتاد | حلزونی (Worm Gear) – مناسب برای گشتاور بالا و خودقفل شوندگی |
| قطر رمح المدخلات ، | 42 مم (ثبت شده در مشخصات) |
| قطر رمح الإخراج | 60 مم (ثبت شده در مشخصات) |
| مادة الهيكل (الجسم) | حديد زهر (Cast Iron) – مستحکم و ضد لرزش |
| مادة عمود الدودة | فولاد آلیاژی با سخت کاری سطحی (58-60 HRC) |
| مادة التروس الدودية | برنز فسفردار درجه یک |
| نوع مانع التسرب | رادیال سیل صنعتی + لابیرنت دوبل |
| نسبة التخفيض | 1:5 تا 1:100 (دامنه گسترده بر اساس نیاز صنعتی) |
| زاوية الخروج | بزاوية 90 درجة بالنسبة للمدخل |
| خاصية القفل الذاتي | نعم (بنسب أعلى من 1:40) |
| وزن محموله | استعلام شود (موجود در تصویر: 1000000 گرم – نیاز به تأیید) |
| توان مجاز ورودی (تقریبی) | 10-12 اسب بخار (بحسب نسبة التخفيض) |
| گشتاور خروجی اسمی (تقریبی) | 1000-2000 نیوتنمتر (بحسب نسبة التخفيض) |
مقایسه سایزهای 110، 185 و 210 در سری MVF
| معايير | MVF 110 | MVF 185 | MVF 210 | الخيار الأمثل لـ... |
|---|---|---|---|---|
| حجم علبة التروس | صغير | میانی | بزرگ | سایز 185 برای فضای متوسط |
| رمح المدخلات ، | حوالي 35 ملم | 42 مم | 48 مم | سایز 185 برای موتورهای 10-12 اسب |
| رمح الإخراج | ~80mm | 60 مم | 90 ملم | توجه: شافت خروجی 185 کوچکتر از 110 است! |
| القدرة المسموح بها | ~4-5 حصان | 10-12 HP | 18-22 HP | سایز 185 برای توانهای متوسط |
| عزم الدوران | ~200-500 Nm | 1000-2000 Nm | 2500-4500 Nm | سایز 185 برای بارهای متوسط-سنگین |
| التطبيق الرئيسي | تجهیزات متوسط | معادن کوچک، صنایع سبک | معادن بزرگ | سایز 185 برای صنایع کوچک و متوسط |
ملاحظة هامة: شافت خروجی سایز 185 (60 میلیمتر) از سایز 110 (~80 میلیمتر) کوچکتر است. این طراحی به دلیل گشتاور متفاوت و کاربردهای خاص این سایز است.
کاربردهای اصلی گیربکس حلزونی MVF سایز 185 شاکرین
| الرقم | صناعة | المعدات المتصلة | دلیل انتخاب MVF سایز 185 |
|---|---|---|---|
| 1 | معدن (کوچک) | نوار نقاله معدن (طول 100-150 متر)، بالابر سطلی کوچک | توان کافی برای معادن کوچک |
| 2 | سیمان (خطوط کوچک) | نوار نقاله کیسههای سیمان، بالابر سبک | ابعاد مناسب برای فضاهای محدود |
| 3 | صنایع غذایی بزرگ | میکسر خمیر 300-500 کیلوگرمی | گشتاور مناسب + قابلیت شستشو |
| 4 | الخرسانة والبناء | میکسر بتن 1-1.5 مترمکعبی | جمعوجور + قدرت کافی |
| 5 | الخشب والأثاث | اره نواری صنعتی، دستگاه روتر سیانسی | شافت 42mm ورودی استاندارد |
| 6 | جرثقیل و بالابر | بالابرهای 1-2 تنی | خودقفل شوندگی + وزن مناسب |
| 7 | إعادة التدوير | خردکن پلاستیک سبک، نوار نقاله جداسازی | تحمل بارهای متوسط |
| 8 | آسیابها | آسیاب چکشی کوچک، آسیاب ادویه صنعتی | گشتاور راهاندازی مناسب |
مزایای MVF سایز 185
| الرقم | ميزة | تفسير |
|---|---|---|
| 1 | نقطه بهینه بین 110 و 210 | توان 10-12 اسب برای صنایعی که سایز 110 کم و 210 زیاد است |
| 2 | عمود إدخال 42 مم | استاندارد مناسب برای موتورهای 10-12 اسب |
| 3 | ابعاد جمعوجور نسبت به 210 | فضای نصب کمتر با توان قابل قبول |
| 4 | قیمت مناسب | حدود 30-40% ارزانتر از سایز 210 |
| 5 | قفل ذاتي | ایمنی در بالابرهای سبک |
| 6 | وزن مناسب | نصب آسانتر نسبت به سایز 210 |
| 7 | مناسب برای صنایع کوچک و متوسط | پوشش دهنده نیاز بسیاری از کارخانجات |
| 8 | هزینه نگهداری پایینتر | روغن کمتر، قطعات یدکی ارزانتر |
جدول عزم الدوران الناتج التقريبي بناءً على نسبة التخفيض (حجم MVF 185)
| نسبة التخفيض | دور خروجی (rpm) – با ورودی 1500rpm | گشتاور خروجی تخمینی (Nm) | الاستخدام المناسب |
|---|---|---|---|
| 1:10 | 150 | ~800-1000 | ناقلات متوسطة الحمولة وعالية السرعة |
| 1:15 | 100 | ~1100-1300 | خلاطات صناعية متوسطة الحجم |
| 1:20 | 75 | ~1300-1500 | سير ناقل مائل |
| 1:30 | 50 | ~1500-1700 | مغذيات، مصاعد دلو صغيرة |
| 1:40 | 37.5 | ~1700-1900 | بالابرهای عمودی (خودقفل شونده) |
| 1:50 | 30 | حوالي 1900-2000 (كحد أقصى) | رافعات خفيفة 1-2 طن |
خاصية القفل الذاتي في مقاس MVF 185
| نسبة التخفيض | هل هو ذاتي القفل؟ | کاربرد ایمنی |
|---|---|---|
| من 1:5 إلى 1:15 | لينوفو | کاربردهای چرخش آزاد |
| من 1:20 إلى 1:30 | يعتمد ذلك على التصميم. | استعلام لازم |
| من 1:40 إلى 1:100 | نعم | آمن للاستخدام مع رافعات بوزن 1-2 طن |
دليل طلب علبة تروس دودة MVF ذات الحجم العادي 185
| الرقم | المعلمة | القيمة المقترحة / الشرح |
|---|---|---|
| 1 | نسبة التخفيض المطلوبة | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 |
| 2 | قوة المحرك المدخلة (حصان) | 10-12 حصانًا |
| 3 | سرعة دوران المخرج الدقيقة المطلوبة (rpm) | با توجه به خط تولید |
| 4 | عزم الحمل (نيوتن متر) | أقصى عزم دوران 2000 نيوتن متر |
| 5 | هل تحتاج إلى قفل ذاتي؟ | نعم / لا |
| 6 | الظروف البيئية | الغبار، الرطوبة، درجة حرارة البيئة المحيطة |
| 7 | نوع التثبيت (Mounting) | قاعدة / شفة / مثبت على الحائط |
| 8 | الطلب النهائي | منجم صغير، خلاط، مصعد |
نصائح صيانة علبة تروس دودة MVF مقاس 185
| الرقم | فعل | الفترة الزمنية | تفسير |
|---|---|---|---|
| 1 | تغيير زيت علبة التروس | كل 6-12 شهرًا | زيت EP 220 أو 320 |
| 2 | بازرسی دنده برنزی | كل 12 شهرًا | تحقق من وجود آثار الاستخدام العادي. |
| 3 | فحص مانع التسرب للتأكد من عدم وجود تسريبات | كل 3 أشهر | جلوگیری از هدررفت روغن |
| 4 | قياس درجة حرارة الجسم | الشهري | دمای بالای 85 درجه هشدار |
| 5 | فحص ارتخاء عمود الإخراج | كل ستة أشهر | الخلوص المسموح به < 0.1 مم |
| 6 | فحص محاذاة الوصلات | كل ستة أشهر | سيؤدي عدم المحاذاة إلى كسر العمود الذي يبلغ قطره 42 مم. |
لعرض علبة التروس, حلزونية VF العادي شاکرین حجم 185 إلى الصفحة ، انظر.
المواصفات التقنية, علب تروس حلزونية MVF العادي شاکرین حجم 185
