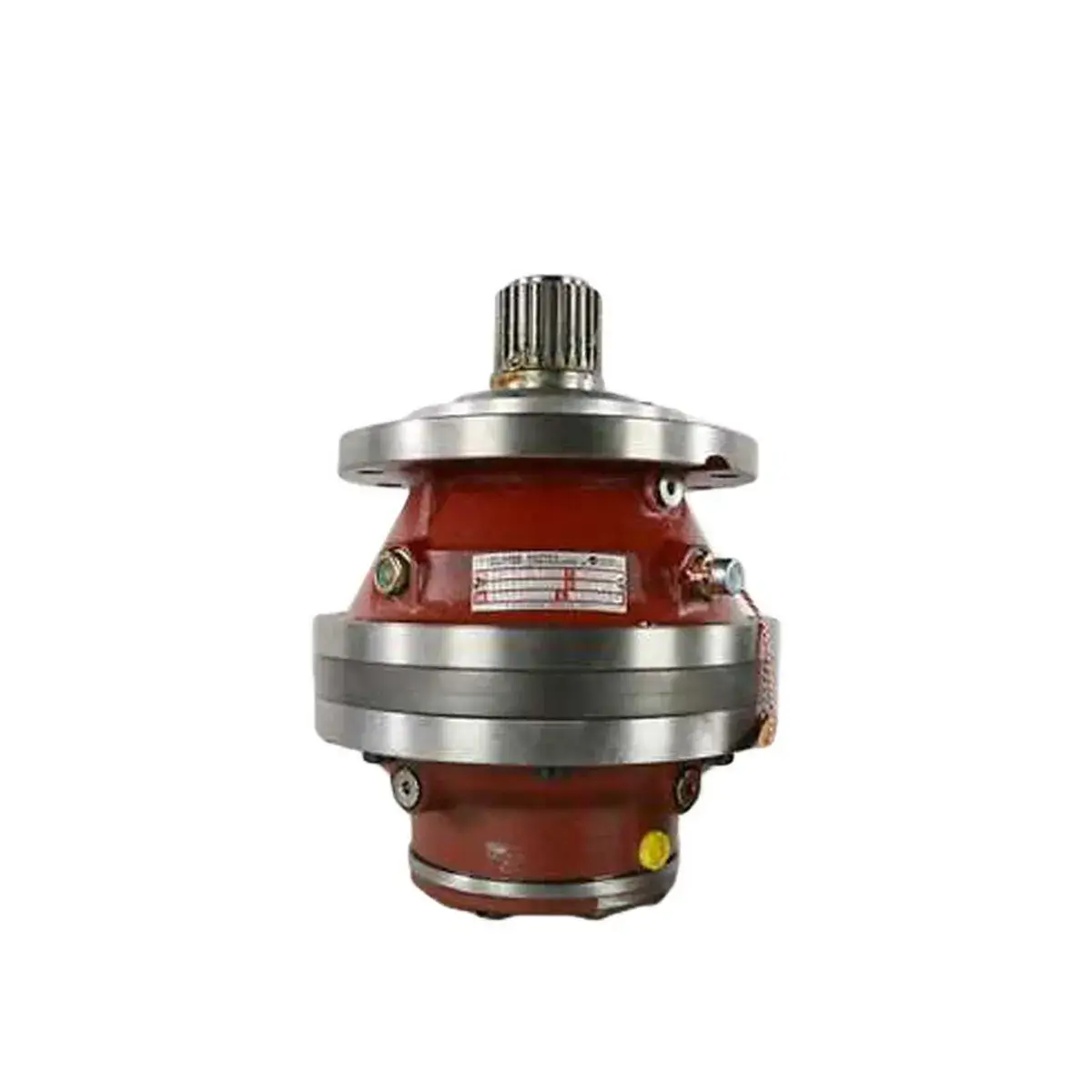

گیربکس خورشیدی رجیانا (Reggiana Riduttori) تیپ 20000، یک جعبه دنده سیارهای (Planetary) با طراحی مدولار از برند ایتالیایی Reggiana كنت است که در سری 2000 (2000 Series) قرار میگیرد. عدد “20000” در نام این تیپ به حداکثر گشتاور خروجی نامی 20,000 نیوتن متر (20,000 Nm T2 Max) اشاره دارد که آن را در رده گیربکسهای سنگین صنعتی و متحرک (Mobile & Industrial) طبقهبندی میکند . این محصول برای کاربردهایی نظیر جرثقیلهای سقفی، وینچهای صنعتی، ماشینآلات معدنی و صنعت فولاد طراحی شده است. رجیانا با بیش از 50 سال سابقه، یکی از برندهای پیشرو اروپایی در زمینه گیربکسهای سیارهای است .
جدول مشخصات فنی سری RR 20000 رجیانا
| مميزة | القيمة / التوضيح |
|---|---|
| العلامة التجارية | Reggiana Riduttori (ایتالیا) |
| سری اصلی | 2000 Series (Planetary Gearboxes) |
| اندازه (Size) | RR 20000 |
| حداکثر گشتاور خروجی نامی (T2 MAX) | 20,000 نیوتن متر |
| بازه نسبت تبدیل (Reduction Ratio) | تا حدود 2500:1 (بسته به تعداد مراحل و پیکربندی زاویهای) |
| تعداد مراحل کاهش سرعت | 1 تا 4 مرحله (مدولار) |
| پیکربندی ورودی/خروجی | هممحور (Coaxial) یا زاویهدار با بیول (Bevel/Right-angle) |
| گزینههای شافت خروجی | شافت توپر (Spline یا کلیددار)، شافت توخالی (با رینگ جمعشونده) |
| خيارات التثبيت | پایه دار (Foot)، فلنج دار (Flange)، یا نصب مستقیم روی شافت |
| ترمز (Brake) | قابلیت تجهیز به ترمز چند صفحهای منفی (Negative Multi-disc Parking Brake) |
| استانداردها و گواهینامهها | ATEX II 2D (منطقه خطرناک گرد و غبار)، DNV (دریایی)، ISO 9001 |
| تزييت | حمام روغن (Enclosed Oil Bath) – گیربکس معمولاً بدون روغن تحویل داده میشود |
| الضمان | 24 ماه استاندارد (اروپا) |
النقاط الرئيسية
سری 2000 و جایگاه تیپ 20000
سری 2000 رجیانا شامل 10 سایز گیربکس مختلف است که حداکثر گشتاور خروجی از 1,200 تا 26,500 نیوتن متر را پوشش میدهند . تیپ 20000 در رده بالای این سری قرار دارد و درست قبل از تیپ 25000 (با گشتاور 25,000 Nm) و تیپ 26500 قرار میگیرد . این سری به دلیل نسبت توان به وزن بالا و ابعاد جمعوجور شناخته میشود .
مدولاریت بالا (RR 20000 L3 FS 53.35)
سیستم نامگذاری محصولات رجیانا اطلاعات کامل در مورد ساختار گیربکس را ارائه میدهد :
-
RR: پیشوند ثابت Reggiana Riduttori
-
20000: اندازه (Size) / گشتاور نامی
-
L3: تعداد مراحل خطی (Linear Stages) – در اینجا 3 مرحله
-
FS: نوع خروجی (Female Splined – دندانه داخلی ماده)
-
53.35: نسبت تبدیل دقیق (Reduction Ratio)
ساختار سیارهای با چرخدندههای فولادی سنگ زنی شده
چرخدندههای خورشیدی و سیارههای این گیربکس از فولاد آلیاژی سختکاری سطحی (Case Hardened Alloy Steel) ساخته شده و دندانهها پس از عملیات حرارتی سنگ زنی (Grinding) میشوند تا تلورانسهای بسیار دقیق و صدای کم تضمین شود . این فرآیند، راندمان مکانیکی بالای 95% را حتی در نسبتهای بالا ممکن میسازد.
پشتیبانی از بارهای شعاعی و محوری سنگین
یکی از نقاط قوت گیربکسهای سیارهای رجیانا، یاتاقانهای خروجی تقویت شده است که آنها را قادر میسازد بارهای شعاعی بسیار بالا (ناشی از نصب چرخ، زنجیر یا پینیون سنگین) را بدون نیاز به یاتاقان خارجی تحمل کنند .
کاربردهای تخصصی
وینچهای صنعتی (Winches) و جرثقیلهای سقفی
بخش عظیمی از تولید رجیانا صرف صنعت بالابری میشود. تیپ 20000 با گشتاور 20,000 نیوتن متر معادل ظرفیت خطی حدود 5 تا 8 تن برای وینچهای تک درام است. قابلیت نصب ترمز پارکینگ (Parking Brake) مستقیماً روی گیربکس، ایمنی بالایی را تضمین میکند .
سیستمهای روتاری (Slew Drives) و دستگاههای حفاری
گیربکسهای سایز 20000 به عنوان بخشی از سری چرخشی (Slewing Series) رجیانا در جرثقیلهای متحرک (Mobile Cranes) و دکلهای حفاری استفاده میشوند. سازگاری با هیدروموتورها (از طریق ورودی استاندارد SAE) یکی از ویژگیهای کلیدی آن است .
ماشینآلات معدنی و نوار نقالههای طولانی
در صنعت معدن، از این گیربکسها برای راهاندازی نوار نقالههای اصلی (Main Conveyor Drives) با توان خروجی بالا استفاده میشود. ساختار مستحکم پوسته، لرزشهای شدید ناشی از سنگشکنها را جذب میکند .
الأسئلة الشائعة (FAQ)
تفاوت سری 2000 رجیانا با علبة التروس, حلزونية (مانند PGR) چیست؟
| مميزة | سری RR 20000 (سیارهای/هلیکال) | گیربکسهای حلزونی (PGR PMRV) |
|---|---|---|
| الكفاءة | 92-97% (بسیار بالا) | 50-85% (پایین در نسبتهای بالا) |
| گشتاور در سایز مشابه | بالا (چگالی توان بالا) | متوسط (نیاز به سایز بزرگتر) |
| قفل ذاتي | ندارد (نیاز به ترمز دارد) | دارد (در نسبتهای بالا) |
| السعر | بالاتر (فناوری پیچیدهتر) | الاقتصادية |
| حجم النفط | کمتر (راندمان بالا یعنی حرارت کمتر) | بیشتر (نیاز به خنککاری) |
كم مرة يجب تغيير الزيت؟
-
نوع الزيت: روغن صنعتی سنتتیک یا معدنی با ویسکوزیته ISO VG 220 یا 320 (با توجه به دمای محیط و سرعت).
-
تعویض اولیه: پس از 500-1000 ساعت کار اولیه (دوره نشست دندهها).
-
تعویض بعدی: هر 5000 تا 8000 ساعت یا سالی یکبار (توصیه اکید رجیانا برای کار در محیطهای گرد و غباری هر 6 ماه است) .
آیا امکان نصب ترمز (Brake) روی این گیربکس وجود دارد؟
بله. رجیانا گزینه ترمز چند صفحهای منفی (Negative Multi-disc Brake) را برای این سری ارائه میدهد. ترمز از نوع “Fail-safe” (قطع برق ترمز میکند) بوده و مستقیماً روی شافت ورودی پرسرعت نصب میشود تا گشتاور ترمز مورد نیاز کمتری داشته باشد. ترمزهای هیدرولیک یا الکتریکی با فلنج استاندارد نیز قابل نصب هستند .
چه نوع ورودیهایی برای اتصال موتور وجود دارد؟
سری 20000 انعطاف پذیری بالایی در بخش ورودی دارد :
-
فلنج IEC یا NEMA: برای اتصال مستقیم الکتروموتورهای استاندارد صنعتی.
-
شافت ورودی توپر (Cylindrical Shaft): برای اتصال از طریق کوپلینگ.
-
فلنج SAE: برای اتصال مستقیم هیدروموتورهای صنعتی و متحرک .
نکته فنی رها گیربکس: تیپ 20000 Reggiana Riduttori یک محصول اروپایی با کیفیت ممتاز است که به عنوان جایگزین مستقیم برندهای آلمانی (مانند Zollern یا SEW) با زمان تحویل کوتاهتر شناخته میشود. برای استعلام قیمت دقیق و موجودی (که معمولاً به صورت “Made to Order” با زمان تحویل 12-16 هفته از ایتالیا است)، لطفاً نسبت تبدیل، نوع خروجی و نوع ترمز (در صورت نیاز) را با کارشناسان رها گیربکس در میان بگذارید.
