الوصف

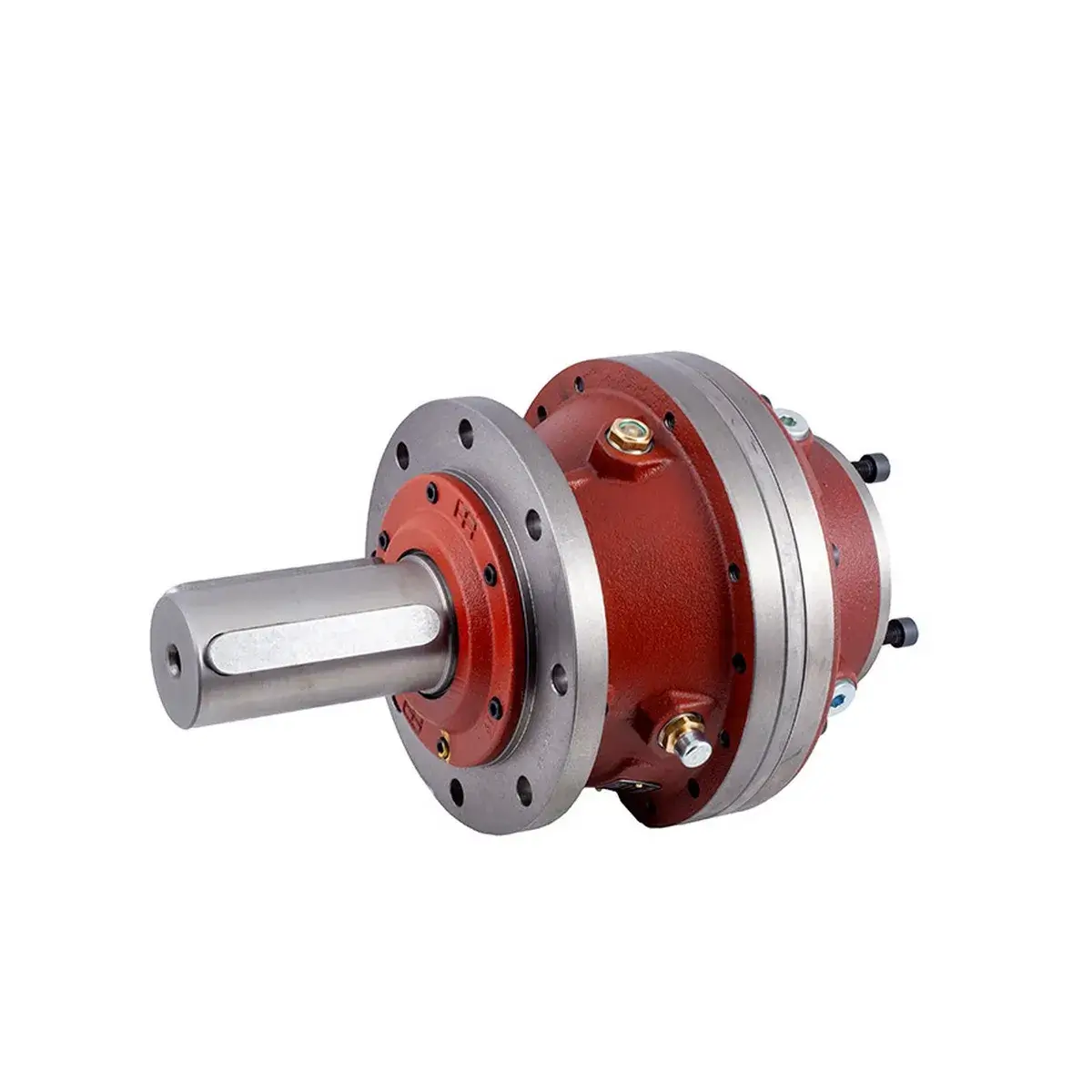

علبة التروس الشمسية ريجينا تايب 2500 (RR2500)، أصغر أفراد عائلة الساري RR Plus الشركة الإيطالية Reggiana Riduttori هي يشير الرقم 2500 في اسم هذا النوع إلى أقصى عزم دوران خرج مقدر 2500 نيوتن متر (2500 نيوتن متر T2 كحد أقصى) إنها هذا المنتج هو بوابة إلى عالم علب التروس الكوكبية الاحترافية من ريجينا، وهو مصمم لـ تطبيقات صناعية خفيفة إلى متوسطة والتي تتطلب كثافة طاقة عالية ودقة مناسبة، مصممة يُعدّ النوع 2500 حلقة وصل بين علب التروس الصناعية التقليدية والسلسلة الأثقل (3200 و4000 وما فوق) ويُستخدم كـ حل صغير الحجم وفعال من حيث التكلفة وهو معروف في مشاريع مختلفة.
جدول المواصفات الفنية للنوع 2500 (RR2500)
| مميزة | القيمة / التوضيح |
|---|---|
| العلامة التجارية | Reggiana Riduttori (ایتالیا) |
| سلسلة | RR Plus (Epicyclic Planetary Gearboxes) |
| تیپ (Size) | RR2500 |
| حداکثر گشتاور خروجی نامی (T2 max) | 2500 نيوتن متر |
| أقصى عزم دوران | 3400 نيوتن متر |
| نوع علبة التروس | سیارهای (Epicyclic / Planetary) |
| پیکربندی | هممحور (In-line / Coaxial) یا زاویهدار با بیول (Right-angle) |
| تعداد مراحل کاهش سرعت | من 1 إلى 4 خطوات خطية + خطوات زاوية |
| نطاق نسبة التحويل (i) | من 4:1 إلى 2500:1 |
| قدرة التحميل الشعاعي (Fr2,max) | 70,000 نيوتن |
| قدرة التحميل المحوري (Fa2,max) | 555000 نيوتن |
| گزینههای شافت خروجی | ذكر مسنن (MS) / ذكر أسطواني (MC) / أنثى مسننة (FS) / ذكر مجوف (MH) / ترس مدمج (ZI) |
| گزینههای ورودی | شفة IEC/NEMA (محرك كهربائي) / شفة SAE (محرك هيدروليكي) / عمود إدخال صلب |
| خيارات التثبيت | قاعدة، شفة، ذراع عزم الدوران |
| ترمز (Brake) | إمكانية التجهيز بفرامل متعددة الألواح سلبية (نظام أمان ضد الأعطال) |
| درجة حرارة التشغيل الموصى بها | من -20 إلى +40 درجة مئوية |
| تزييت | حمام روغن (گیربکس معمولاً بدون روغن تحویل داده میشود) |
| الضمان | 24 ماه استاندارد (اروپا) |
النقاط الرئيسية
مكانة طراز 2500 في عائلة RR Plus
تتضمن سلسلة ريجينا RR Plus عدة أحجام: 2500، 3200، 4000، 5200، 6500، 8000، 10000، 15000، 20000، 25000، 30000، 40000 و 55000 يُعدّ النوع 2500 أصغر أفراد هذه العائلة، وهو نقطة البداية المثالية للمشاريع التي تتطلب عزم دوران في نطاق 2500 نيوتن متر. الكثافة يمكن أن تكون عالية جدا نعم، وهذا يعني أنه يوفر عزم دوران كبير بحجم صغير.
قدرة تحميل استثنائية بالنسبة لحجمها
إحدى نقاط القوة البارزة في دراجة RR2500، قدرة تحمل عالية للغاية للأحمال الشعاعية والمحورية است :
| نوع الحمولة | السعة القصوى | التطبيق |
|---|---|---|
| الحمل الشعاعي (Fr2,max) | 70,000 نيوتن (~7,000 كجم) | تركيب مباشر للعجلة الثقيلة أو الترس أو الحزام |
| الحمل المحوري (Fa2,max) | 555000 نيوتن (حوالي 55500 كجم) | التطبيقات الدورانية الرأسية (محركات الدوران) |
هذه الميزة تعني أنه في العديد من التطبيقات، لا حاجة لمحامل مساعدة خارجية لا، ويمكن لعلبة التروس أن تتحمل مباشرة الأحمال الثقيلة من الجهاز الاستهلاكي. .
نظام التسمية القياسي (RR2500 L3 FS 53.35)
تستخدم ريجينا نظام تسمية قياسي لتحديد كل منتج بدقة. مثال على تحليل الشفرة RR2500 L3 FS 53.35:
| قسم التعليمات البرمجية | معنى | تفسير |
|---|---|---|
| RR | البادئة الثابتة ريجيانا ريدوتوري | اسم العلامة التجارية |
| 2500 | الحجم / عزم الدوران المقدر | 2500 نيوتن متر |
| L3 | مرحلة ثلاثية الخطوط | نسبة تحويل عالية |
| FS | مخرج أنثوي ذو أسنان لولبية | اتصال بالعمود المسنن |
| 53.35 | نسبة التحويل الدقيقة | 53.35:1 |
خيارات أخرى لـ عدد الخطوات:
-
L1مرحلة واحدة ← نسبة 4-10:1
-
L2مرحلتان (مزدوجتان) ← نسبة 15-50:1
-
L3ثلاث مراحل (ثلاثية) ← النسبة 70-250:1
-
المستوى 4أربع مراحل (رباعية) ← النسبة 350-2500:1
خيارات أخرى لـ نوع الإخراج:
-
MS (ذكر ذو أسنان مائلة) عمود إخراج ذو أسنان ذكرية
-
MC (أسطواني ذكر) عمود أسطواني ذكر (مزود بمفتاح)
-
MH (تجويف ذكري) عمود مجوف ذكر (للتركيب باستخدام حلقة انكماش حراري)
-
ZI (الترس المتكامل) : ترس صغير مدمج (للمسننات والتروس الكبيرة)
التصميم المعياري والدمج مع البيولوجيا
بالإضافة إلى المراحل الخطية (L)، يمكن دمج سلسلة RR2500 مع خطوات زاوية (أ - زاوية/شطف) كما أنه يحتوي على :
-
A2مرحلة زاوية مزدوجة ← مخرج بزاوية 90 درجة
-
A3منصة ثلاثية الزوايا
-
A4منصة زاوية رباعية
إذا كانت هناك خيارات مختلفة لحجم الشطف، فسيتم الإشارة إليها بالأحرف (أ) و(ب) و(ج). مثال: RR2500 A2(A) و RR2500 A2(B) .
تطبيقات متخصصة
صناعة الرفع والرافعات الصغيرة
محرك RR2500 بعزم دوران يبلغ 2500 نيوتن متر، أي ما يعادل قدرة الرفع حوالي 2.5 إلى 3 أطنان للرافعات ذات الأسطوانة الواحدة هذا المنتج مخصص لـ رافعات الورش (الرافعات الجيبية) و رافعات صناعية صغيرة إنه مثالي.
آلات التعبئة والتغليف وصناعة الأغذية
علب تروس سلسلة RR Plus لـ صناعة الأغذية و الصناعة الكيميائية كما أنها تتمتع بتطبيقات واسعة. يُعدّ تصميم RR2500 المدمج وكفاءته العالية مثاليين لـ سيور نقل دقيقة و آلات التعبئة والتغليف المتطورة لقد تم صنعه بشكل صحيح.
محركات الدوران
تم تصميم سلسلة ريجينا للتحريك، والتي تشمل طراز RR2500، للتطبيقات ذات حمل شعاعي عالي مُحسَّن هذا المنتج متوفر أجهزة تتبع الطاقة الشمسية و خلاطات صناعية ذات حمولة غير متوازنة يتم استخدامه.
الآلات الزراعية والحرجية
بحسب وثائق ريجينا، فإن سلسلة RR Plus موجودة في صناعة الزراعة والغابات كما أنه يستخدم RR2500 لـ مقطورات شبكة المشي و حصادات الأعلاف الثقيلة إنه خيار جيد.
نصائح التركيب والصيانة
أبعاد ذراع رد فعل عزم الدوران
بالنسبة للإصدارات ذات المخرج المجوف (النوع MH)، يلزم استخدام ذراع عزم الدوران. مواصفات ذراع رد الفعل لـ RR2500:
| مميزة | المبلغ |
|---|---|
| B (عرض پایه) | 590 مم |
| ج | 535 مم |
| الحد الأدنى للارتفاع (H min) | 1000 مم |
| زاویه نصب بازوی واکنش | 11.25° |
| عدد وحجم البراغي | 24 عدد M16-6H |
تزييت
منتجات ريجينا بدون روغن يقوم بالتوصيل، ويكون المستخدم مسؤولاً عن تعبئة الزيت. :
| مميزة | المبلغ |
|---|---|
| حجم الزيت (حسب التكوين) | ابتداءً من 14.7 لترًا |
| اللزوجة الموصى بها | ISO VG 220 أو 320 (صناعي أو معدني) |
| درجة الحرارة المحيطة المسموح بها | من -20 إلى +40 درجة مئوية |
| الاستبدال الأولي (فترة الجلوس) | بعد 500-1000 ساعة من التشغيل |
| الاستبدال التالي | كل 5000-8000 ساعة أو مرة واحدة في السنة |
الأسئلة الشائعة (FAQ)
ما الفرق بين النوع 2500 والنوعين 3200 و 4000؟
| تیپ | گشتاور نامی (Nm) | عزم الدوران الأقصى (نيوتن متر) | الاستخدام المقترح |
|---|---|---|---|
| 2500 | 2,500 | 3,400 | تطبيقات صناعية خفيفة، رافعات صغيرة |
| 3200 | 3,200 | ~4,500 | آلات متوسطة الحجم، سيور ناقلة طويلة |
| 4000 | 4,000 | ~5,500 | صناعات التعدين الخفيفة، آلات التقطيع الصغيرة |
يعتمد الاختيار بين هذه الأنواع على عزم الدوران المطلوب، ومساحة التركيب، والميزانية يُعدّ الطراز 2500 الخيار الأكثر إحكاما وبأسعار معقولة.
ما هو ناتج MH (المجوف) وما هي مزاياه؟
الإخراج MH (تجويف ذكري) عمود مجوف بقطر داخلي محدد يُركّب مباشرةً على عمود الجهاز الاستهلاكي (مثل عمود الخلاط أو بكرة الناقل). المزايا:
-
بدون نیاز به کوپلینگ (تقليل الطول الإجمالي والتكلفة)
-
التثبيت باستخدام قرص الانكماش الذي ينقل عزم الدوران دون رد فعل عكسي
-
نیاز به بازوی واکنش گشتاور
كم مرة يجب صيانته؟
استنادًا إلى دليل ريجينا :
-
فحص الزيتكل 2000 ساعة أو 6 أشهر
-
تغيير الزيتكل 5000-8000 ساعة أو مرة واحدة في السنة
-
فحص البراغي والوصلاتكل 4000 ساعة
-
خدمة أساسية (المحامل والأختام) كل 20000-30000 ساعة أو 3-5 سنوات
ما هي خيارات الإدخال المتاحة لتوصيل المحرك؟
تتميز سلسلة RR2500 بمرونة عالية في قسم الإدخال. :
-
شفة IEC أو NEMA: للتوصيل المباشر للمحركات الكهربائية الصناعية القياسية
-
شفة SAE: للتوصيل المباشر للمحركات الهيدروليكية الثقيلة (مناسبة للآلات المتنقلة)
-
عمود إدخال صلب: للتوصيل عبر وصلة مرنة
-
لا يوجد إدخال (إدخال تردد لاسلكي قياسي)التكوين الأساسي
ملاحظة فنية حول تحرير علبة التروس: يُعدّ طراز Reggiiana Riduttori 2500 الأكثر إحكامًا ضمن عائلة RR Plus، وهو بديل مباشر للعلامات التجارية الألمانية تشتهر شركة Raha Gearbox بأسعارها التنافسية. للاستفسار عن الأسعار الدقيقة وتوافر المنتجات (عادةً ما تُصنع المنتجات حسب الطلب، ويستغرق التوصيل من إيطاليا من 10 إلى 12 أسبوعًا)، يُرجى تزويد خبراء الشركة بالمعلومات التالية:
-
نسبة التخفيض مطلوب
-
نوع الإخراج (MS / MC / FS / MH / ZI)
-
نوع المدخل (محرك كهربائي ذو حافة IEC / محرك هيدروليكي SAE / عمود صلب)
-
الحاجة إلى المكابح وعزم الكبح المطلوب
-
الطلب النهائي (ناقل، ونش، خلاط، نظام دوار، إلخ.)
لعرض الميزات والأسعار علبة التروس الشمسية رجیانا (Reggiana) لواء 3500 اضغط على الروابط.
