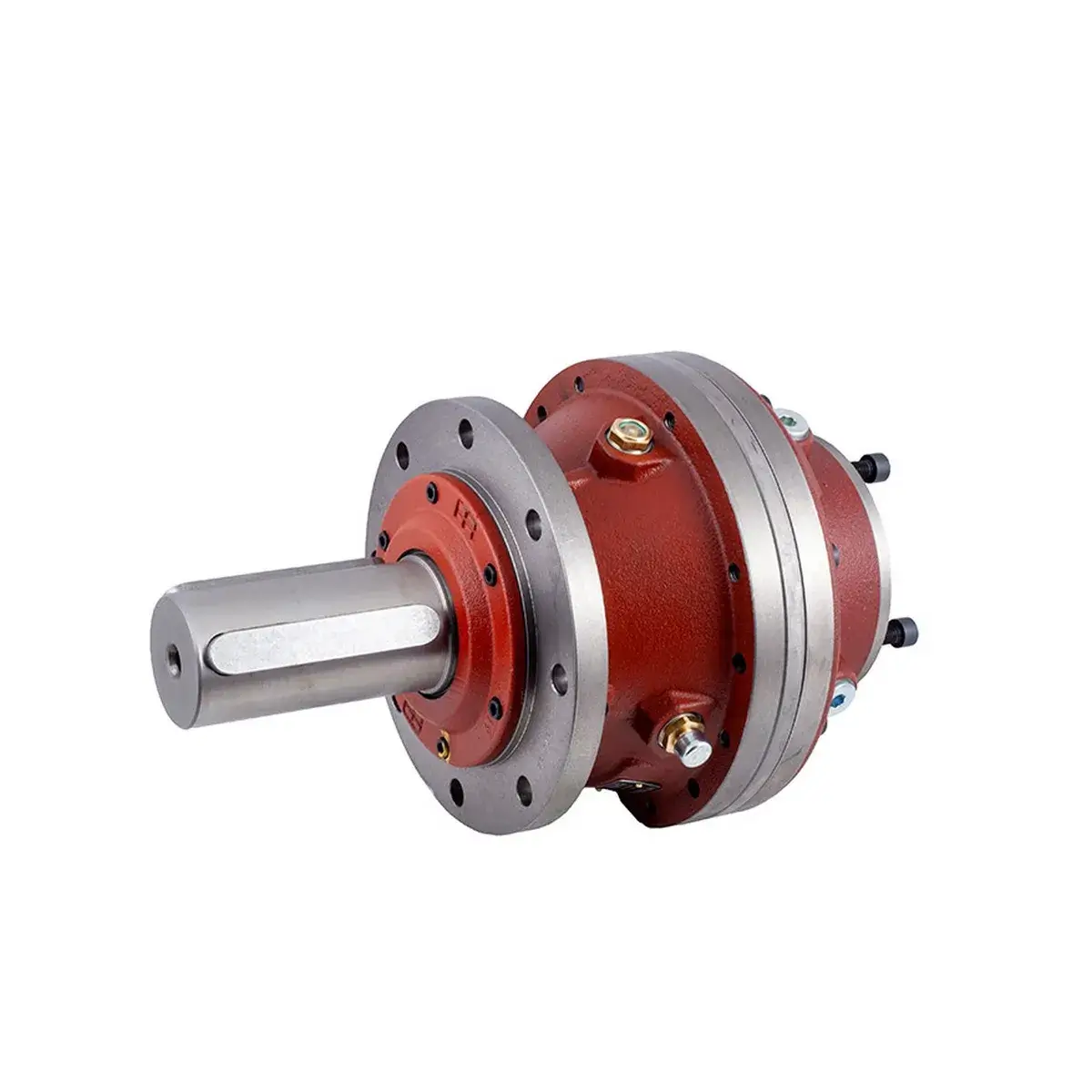

علبة التروس الشمسية رجیانا (Reggiana) لواء 1700

علبة التروس الشمسية ريجينا تايب 1700 (RR1700)، أكبر أفراد عائلة الساري 2000 / RR Plus الشركة الإيطالية Reggiana Riduttori هي يشير الرقم 1700 في اسم هذا النوع إلى عزم الدوران المقدر 17000 نيوتن متر (1700 daNm) وهي تندرج ضمن فئة علب التروس. الصناعات الثقيلة يصنف يُعتبر هذا المنتج ذروة سلسلة ريجينا 2000 وهو مصمم لـ آلات التعدين الضخمة، والرافعات الثقيلة، ومحركات الدوران، والصناعات البحرية والصلب تم تصميمها. النوع 1700 هو جسر بين سلسلة 2000 (أقصى عزم دوران 17000 نيوتن متر) وسلسلة ريجينا 3000 (مع عزم دوران أعلى).

جدول المواصفات الفنية للنوع 1700 (RR1700)

النقاط الرئيسية

أقدم عضو في سلسلة ريجينا لعام 2000

تتضمن سلسلة ريجينا 2000 عدة أحجام من من RR65 إلى RR1700 است النوع 1700، باعتباره الأكبر حجماً في هذه العائلة، أقصى عزم دوران (26500 نيوتن متر كحد أقصى) و الأبعاد القصوى لديه تم تصميم هذا المنتج للتطبيقات التي تتطلب أقصى قدر من الطاقة والموثوقية.

قدرة عزم دوران استثنائية

تُظهر المقارنة أعلاه أن جهاز RR1700 أقوى بكثير من باقي أفراد عائلته، عزم دوران يبلغ ضعف عزم دوران محرك RR 1010 تقريبًا يقدم.

مجموعة واسعة من تكوينات الإخراج

RR1700 في أنواع المخرجات يمكن طلبه :

• MS (ذكر ذو أسنان مائلة) عمود ذو أسنان ذكرية (الأبعاد B80x74 وفقًا للمعيار DIN 5482)

• BS (ذات الانحناء الأنثوي) سن داخلي أنثوي (للاتصال المباشر بعمود الآلة)

• FS (التروس الداخلية) : مخرج السن الداخلي (للتوصيل بالترس أو الحلقة)

• DMS (عمود مسنن) عمود ذو أسنان ذكرية (عادةً مع فرامل)

القدرة على تركيب فرامل تثبيت

يمكن العثور على إصدارات RR1700 على فرامل متعددة الأقراص سلبية مجهز على سبيل المثال، النموذج RR1700DMS مع فرامل RF2/32 يُزوَّد هذا الجهاز بعزم كبح كبير لتطبيقات الرفع والتثبيت. وهو مزود بخاصية الأمان التلقائي (يتم تفعيل الفرامل في حالة انقطاع التيار الكهربائي أو تعطل الضغط الهيدروليكي).

نسبة تحويل واسعة (من 3.90 إلى 2212)

RR1700 باستخدام تكوين معياري من 1 إلى 5 مراحليغطي نطاقًا واسعًا جدًا من نسب التحويل :

• نسب منخفضة (3.90-10) تطبيقات عالية السرعة (أحزمة ناقلة سريعة)

• نسب متوسطة (15-200) التطبيقات الصناعية العامة

• نسب عالية (200-2212) : تطبيقات السرعة المنخفضة وعزم الدوران العالي (الرافعات، الخلاطات الثقيلة)

تنوع المدخلات للمحركات المختلفة

يتميز جهاز RR1700 بمرونة عالية في قسم الإدخال. :

• مدخل قياسي (عمود صلب) : للتوصيل عبر وصلة

• شفة SAE : للتوصيل المباشر للمحركات الهيدروليكية الصناعية

• محول لمحرك ريكسروث الهيدروليكي A2F-50-90 : اتصال مباشر بالمحركات الهيدروليكية المتنقلة

• محول لمحرك هيدروموتور BMF75C : تكوين خاص مع فرامل

• عمود الإدخال الأسطواني (EP) : للتركيب باستخدام وصلة مرنة

أبعاد ومواصفات العينات الفنية

استنادًا إلى أمثلة في الكتالوجات التقنية:

تطبيقات متخصصة

صناعة الصلب

وفقًا لتصنيف ريجينا، فإن سلسلة RR800 إلى RR1700 مخصصة لـ صناعة الصلب و أنظمة الرفع الثقيل مُحسَّن RR1700 للإعداد:

• السيور الناقلة الرئيسية لأفران الصهر

• رافعات علوية تتراوح حمولتها بين 50 و 100 طن

• أنظمة نقل البليت الساخن

رافعات الموانئ والسفن البحرية

تم تصميم RR1700 خصيصًا لـ رافعات الموانئ، والرافعات العائمة، ورافعات السفن مصمم الميزات الرئيسية:

• يتحمل أحمالاً شعاعية عالية جداً (تركيب مباشر للعجلة والترس)

• مقاومة البيئة البحرية (مع طبقات طلاء وأختام خاصة)

• التوافق مع المحركات الهيدروليكية البحرية الثقيلة

محركات الدوران للرافعات المتنقلة

RR1700 في ضربات التأرجح يتم استخدام الرافعات المتنقلة والحفارات الميكانيكية الكبيرة. بفضل عزم دوران يبلغ 1700 ديكا نيوتن متر (17000 نيوتن متر)، يمكن لعلبة التروس هذه تدوير الكابينة وذراع الرافعات التي يتراوح وزنها بين 50 و100 طن.

صناعات التعدين الكبيرة (كسارات الصخور وآلات التقطيع)

RR1700 لـ كسارات مخروطية كبيرة، وآلات تمزيق النفايات الصناعية، وآلات حفر الأنفاق (TBM) إنه أمر مريح. كثافة الطاقة العالية تعني عزم دوران هائل في حجم صغير نسبياً.

نصائح التركيب والصيانة

ملاحظات نصب

نظراً للوزن والأبعاد الكبيرة لدراجة RR1700 (حوالي 500-800 كجم حسب التكوين)، فإن النقاط التالية ضرورية:

• أساس خرساني أو هيكل شديد التحمل (الحد الأدنى لسمك الفولاذ 30-40 مم)

• استخدام رافعة صناعية للنقل (الوزن أكثر من 500 كجم)

• محاذاة دقيقة باستخدام طريقة الليزر (مطلوب لإصدارات إدخال العمود الصلب)

تزييت

• نوع الزيتزيت صناعي اصطناعي ذو لزوجة ISO VG 320 (للاستخدام الشاق المتواصل)

• حجم النفط: اعتمادًا على التكوين وعدد المراحل، حوالي 20 إلى 50 لترًا

• أنظمة التبريد: بالنسبة للتطبيقات التي تعمل على مدار 24 ساعة، يوصى بالتشحيم القسري باستخدام المبرد.

• الاستبدال الأوليبعد 500-1000 ساعة من التشغيل (فترة الجلوس)

• الاستبدال التاليكل 5000-8000 ساعة أو مرة واحدة في السنة

جدول الصيانة الدورية (موصى به)

• فحص الزيتكل 2000 ساعة أو 6 أشهر

• تغيير الزيتكل 5000-8000 ساعة أو مرة واحدة في السنة

• فحص الأختامكل 4000 ساعة (يستبدل في حالة التسريب)

• فحص الفرامل (إن وجد) : كل ​​2000 ساعة (يجب استبدال الأحذية كل 5000-8000 ساعة)

• خدمة أساسية (المحامل والتروس) كل 25000-35000 ساعة أو 4-5 سنوات

الأسئلة الشائعة (FAQ)

ما الفرق بين النوع 1700 والأنواع الأخرى من سلسلة 2000؟

النوع 1700 هو أعلى فئة عزم دوران في سلسلة 2000 وهو الخيار الوحيد للتطبيقات التي يزيد عزم دورانها عن 18000 نيوتن متر في هذه السلسلة.

كم عدد مراحل التباطؤ الموجودة في دراجة RR1700؟

يشير نظام تسمية ريجينا إلى أن RR1700 موجود في تكوين من 1 إلى 5 مراحل (من L1 إلى L5) يمكن طلبه يُشار إلى عدد الخطوات بالأحرف التالية:

• L1 (مرحلة واحدة) المرحلة الواحدة ← نسبة التحويل ~4-10:1

• المرحلة الثانية (مزدوجة) مرحلتان ← نسبة التحويل ~15-50:1

• المرحلة الثالثة (ثلاثية المراحل) 3 مراحل ← نسبة التحويل ~70-250:1

• المرحلة الرابعة (المرحلة الرباعية) ٤ مراحل ← نسبة التحويل ~٣٥٠-١٢٥٠:١

• L5 (خمس مراحل) 5 مراحل ← نسبة التحويل ~1500-3000:1

ما هو ناتج FS (التروس الداخلية الأنثوية) وما هي مزاياه؟

الإخراج FS (Female Splined – Internal Spline) A سن داخلي داخل عمود الإخراج است المزايا:

• اتصال مباشر بعمود التروس الذكري للآلة (بدون وصلة)

• تحمل عزم دوران عالٍ جدًا بدون رد فعل عكسي (وصلة ملائمة للشكل)

• إلغاء كامل للوصلات وتقليل طول التجميع الكلي

• النوع الأكثر شيوعًا للإخراج لـ رافعات وأسطوانات الحبال السلكية (يتم تركيب الأسطوانة مباشرة على السن الداخلي)

هل علبة التروس هذه معتمدة للاستخدام في الصناعات البحرية؟

نعم. شهادات ريجيانا البحرية (مثل DNV | ABS | BV | RINA) لسلسلة RR1700 هذه الشهادات مخصصة للتثبيت على السفن، ومنصات النفط، ورافعات الموانئ إنه إلزامي. النسخة البحرية تحتوي على:

• نظام إحكام معزز (مقاوم للماء المالح والرطوبة)

• طلاء إيبوكسي مقاوم للتآكل من الدرجة البحرية

• محامل من الفولاذ المقاوم للصدأ

ملاحظة فنية حول تحرير علبة التروس: يُعتبر طراز Reggiana Riduttori 1700 ذروة سلسلة 2000 للشركة، ويُعتبر بديل مباشر للعلامات التجارية الألمانية (مثل Zollern، وسلسلة SEW-F، وسلسلة Bonfiglioli 700) تشتهر بسعرها التنافسي ووقت التسليم الأقصر.

للاستفسار عن الأسعار الدقيقة ومدى التوفر (عادةً ما يتم تصنيع المنتجات حسب الطلب مع فترة تسليم تتراوح بين 14 و20 أسبوعًا من إيطاليا)، يرجى مشاركة المعلومات التالية مع الخبراء في شركة Raha Gearbox:

1. نسبة تخفيض دقيقة المطلوب (النطاق من 3.90 إلى 2212)

2. نوع الإخراج (MS / FS / DMS / BS) و أبعاد الأسنان (إذا لزم الأمر)

3. نوع المدخل (محرك كهربائي ذو حافة IEC، أو محرك هيدروليكي SAE، أو عمود صلب)

4. الحاجة إلى المكابح و عزم الكبح المطلوب (بناءً على قدرة الرفع)

5. الطلب النهائي (رافعة الميناء، صناعة الصلب، آلة حفر الأنفاق، إلخ)

6. يلزم الحصول على شهادة بحرية (DNV، ABS، إلخ) إذا لزم الأمر

يرجى ملاحظة أن النماذج RR1700FS بنسبة 5.14 و RR1700FS بنسبة 13.26 و RR1700DMS بنسبة 29.83 وفرامل RF2/32 من بين التكوينات الشائعة المتوفرة في السوق الأوروبية، والتي يمكن استخدامها كمرجع للطلب ما يلي: .
