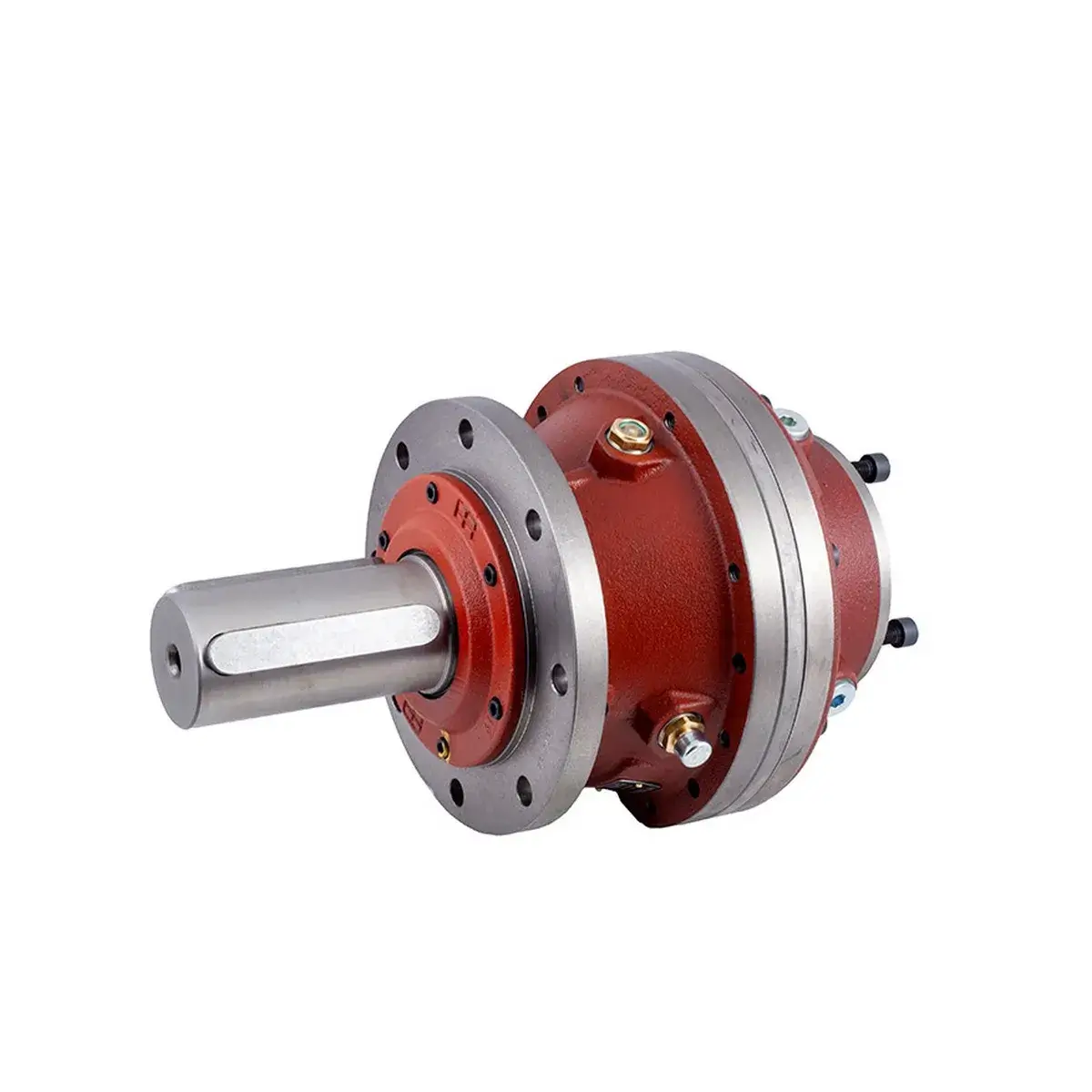

علبة التروس الشمسية رجیانا (Reggiana) اللواء 65

الوصف

علبة التروس الشمسية ريجينا النوع 65 (RR65)، أصغر أفراد عائلة الساري 2000 / RR Plus الشركة الإيطالية Reggiana Riduttori هيهذا المنتج هو بوابة إلى عالم علب التروس الكوكبية الاحترافية من ريجينا، وهو مصمم لـ تطبيقات صناعية فائقة الخفة والتي تتطلب كثافة طاقة عالية ودقة جيدة وأبعادًا صغيرة جدًا، مصممةيشير الرقم 65 في اسم هذا النوع إلى سایز فریم وعزم الدوران الأقصى المقدر له هو 680 نيوتن متر (68 ديكا نيوتن متر) مع ذروة عزم الدوران 1200 نيوتن متر (120 daNm)يُعرف النوع 65 بأنه حل فعال من حيث التكلفة وصغير الحجم في مشاريع متنوعة.

جدول المواصفات الفنية للنوع 65 (RR65) مقارنةً بأفراد آخرين من عائلة سلسلة 2000

تتضمن سلسلة ريجينا 2000 عدة أحجام من من RR65 إلى RR1700 استالنوع 65 هو أصغر عضو في هذه العائلة.:

موارد:

النقاط الرئيسية

موقع طراز 65 في عائلة سلسلة ريجينا 2000

تتضمن سلسلة ريجينا 2000 عدة أحجام من من RR65 إلى RR1700 استباعتبارها أصغر عضو في هذه العائلة، فإن اللواء 65 يندرج ضمن الفئة مستوى المبتدئين الموقع:

• الطريق السريع 65: تطبيقات صناعية فائقة الخفة (عزم الدوران 680 نيوتن متر، ذروة 1200 نيوتن متر)

• RR 105: تطبيقات صناعية خفيفة إلى متوسطة (عزم الدوران 850 نيوتن متر، ذروة 1800 نيوتن متر)

• RR 110: تطبيقات صناعية متوسطة (عزم الدوران 1000 نيوتن متر، ذروة 2000 نيوتن متر)

• RR 210: تطبيقات متوسطة إلى ثقيلة (عزم الدوران 1650 نيوتن متر، ذروة 2500-3300 نيوتن متر)

قدرة عزم الدوران والأبعاد فائقة الصغر

RR65 مع عزم الدوران المقدر 680 نيوتن متر (68 ديكا نيوتن متر) وعزم الدوران الأقصى 1200 نيوتن متر (120 ديكا نيوتن متر)، مناسب للتطبيقات التالية:

• سيور ناقلة صغيرة جدًا (طولها من 5 إلى 10 أمتار)

• طاولات الدوران الدقيقة في الآلات الخفيفة

• آلات التعبئة والتغليف المكتبية والصغيرة

• أنظمة أتمتة الإضاءة

• معدات المختبرات والمعدات الطبية

• الآلات الزراعية الصغيرة

علبة التروس هذه مصنفة ضمن الفئة صغير الحجم للغاية مصنف، مما يجعله مثالياً للتركيب في الأماكن الضيقة.

نسبة تحويل واسعة (من 3.51 إلى 239.48)

RR65 باستخدام التكوين المعياري من 1 إلى 4 مراحليغطي نطاقًا واسعًا من نسب التحويل:

• نسب منخفضة (3.51-15): تطبيقات عالية السرعة (ناقلات صغيرة وسريعة، مراوح صغيرة)

• نسب متوسطة (15-100): تطبيقات صناعية خفيفة عامة (خلاطات صغيرة، مضخات)

• نسب عالية (100-239.48): تطبيقات السرعة المنخفضة وعزم الدوران العالي (الرافعات الخفيفة جدًا، والرافعات الصغيرة)

إصدارات مختلفة من جهاز RR65 (مخارج متنوعة)

RR65 في أنواع المخرجات يمكن طلبه:

التكوين الخطي والزاوية القائمة

تأتي سلسلة RR65 بتكوينين رئيسيين:

• إصدار مضمن/محوريالمدخلات والمخرجات في نفس الاتجاه، كفاءة أعلى، مناسبة للمساحات الخطية

• نسخة الزاوية القائمةمدخل ومخرج بزاوية 90 درجة، مما يقلل المساحة المشغولة في اتجاه واحد، وهو متوفر في بعض الطرازات المختارة.

التسمية القياسية لمدينة ريجينا (RR65 DSF/38-1)

تستخدم ريجينا نظام تسمية موحدًا لتحديد كل منتج بدقة. مثال واقعي من السوق:

RR65 DSF / 38-1 (علبة تروس تخفيض السرعة الكوكبية ثلاثية المراحل 65NT)

إصدار سلسلة U (RR-U) بقاعدة وعمود أسطوانيين

أصدرت شركة ريجينا نسخة من سلسلة RR65 تحت اسم RR-U كما ينتجمميزات هذا الإصدار:

• وقد مثبتة على القدمسهولة التركيب على الهيكل

• عمود أسطواني أرضيدقة عالية لنقل الحركة

• مناسب برای الآلات الصناعية العامة والأجهزة الدقيقة

• نطاق عزم الدوران: من 200 إلى 1000 نيوتن متر

تطبيقات متخصصة

ناقلات صغيرة وخفيفة للغاية (5-10 أمتار)

يُعد RR65 مناسبًا لأحزمة النقل في الصناعات الغذائية والصيدلانية والإلكترونية بعرض يتراوح بين 10-20 سم.تتيح قدرة التحميل الشعاعي الجيدة تركيب أسطوانة القيادة بشكل مباشر.

طاولات دوارة دقيقة في آلات CNC خفيفة الوزن

في صناعات تصنيع الأجزاء الدقيقة وآلات التحكم الرقمي الحاسوبي الصغيرة، يُستخدم RR65 لـ طاولات دوارة يستخدم مع تحديد المواقع بدقةتُعد الدقة العالية وانخفاض رد الفعل العكسي من السمات الرئيسية لهذا التطبيق.

آلات التعبئة والتغليف المكتبية والصغيرة

RR65 على الأجهزة تغليف الأكياس (آلات الأكياس)الخ. آلات اللمس و المكانس الكهربائية المكتبية تصميمه الصغير مثالي للأماكن الضيقة..

الصناعات الزراعية الخفيفة

RR65 لـ مقطورات قلابة صغيرة و حصادات الأعلاف الخفيفة مناسب استيمكن طلب نسخة مزودة بطبقة مقاومة للظروف البيئية الزراعية.

أنظمة الأتمتة والروبوتات الخفيفة

يتميز جهاز RR65 بدقة عالية وتصميم صغير الحجم، في روبوتات الالتقاط والوضع صغير و أنظمة تحديد المواقع الدقيقة مستخدم.

المعدات الطبية والمخبرية

على الأجهزة التصوير المقطعي المحوسبالخ. أجهزة التصوير بالرنين المغناطيسي و معدات التشخيص المختبريتُستخدم علب التروس RR65 نظرًا لانخفاض مستوى الضوضاء فيها ودقتها العالية..

نصائح التركيب والصيانة

تزييت

منتجات ريجينا بدون روغن يقوم الجهاز بالتوصيل، ويكون المستخدم مسؤولاً عن تعبئة الزيت:

جدول الصيانة الدورية (موصى به)

• فحص الزيتكل 2000 ساعة أو 6 أشهر

• تغيير الزيتكل 5000-8000 ساعة أو مرة واحدة في السنة

• فحص الأختامكل 4000 ساعة (يتم استبدالها في حالة تسرب الزيت)

• فحص البراغي والوصلاتكل 4000 ساعة

• فحص المحاملكل 8000 ساعة

• خدمة أساسية (المحامل والتروس)كل 25000-30000 ساعة أو 3-4 سنوات

نصائح التركيب

بالنظر إلى الوزن المنخفض لدراجة RR65 (حوالي 10-15 كجم حسب التكوين):

• التركيب على الهيكل: مع 4 براغي قياسية

• المحوريةفي حالة استخدام وصلة، يلزم إجراء تعديل باستخدام مؤشر قياس.

• التوصيل المباشر للمحرك الهيدروليكيوصلة شفة SAE A مع عمود 25 مم

الأسئلة الشائعة (FAQ)

ما الفرق بين إصدارات MS و FS و MC و Hollow من RR65؟

ما الفرق بين طراز RR65 وطرازات سلسلة 2000 الأخرى؟

كم مرة يجب تغيير الزيت؟

• حجم النفط: اعتمادًا على عدد المراحل والتكوين، حوالي 0.5 إلى 1.5 لتر

• نوع الزيت: زيت صناعي اصطناعي ذو لزوجة ISO VG 150 (للمناخ المعتدل) أو 220 (للمناخ الحار)

• الاستبدال الأولي (فترة الجلوس): بعد 500-1000 ساعة العمل (لإزالة الرقائق الأولية)

• الاستبدال التالي: أي 5000-8000 ساعة أو مرة واحدة في السنة

• ملاحظة هامةفي التطبيقات التي تعمل على مدار 24 ساعة، يتم تغيير الزيت كل ستة أشهر مُستَحسَن

ما هو المخرج المسنن الأنثوي (FS) وما هي مزاياه؟

الإخراج FS (Female Splined – Internal Spline) A سن داخلي داخل عمود الإخراج استالمزايا:

• اتصال مباشر بالعمود المسنن الذكري للآلة (بدون وصلة)

• تحمل عزم الدوران دون رد فعل عكسي (وصلة ملائمة للشكل)

• إلغاء كامل للوصلات وتقليل طول التجميع الكلي

• النوع الأكثر شيوعًا للإخراج لـ رافعات خفيفة للغاية وبراميل صغيرة

ما هي خيارات الإدخال المتاحة لتوصيل المحرك؟

يتميز جهاز RR65 بمرونة عالية في قسم الإدخال:

• شفة SAE A ذات عمود أسطواني 25 مم: للتوصيل المباشر للمحركات الهيدروليكية الصغيرة

• شفة IEC/NEMA: للتوصيل المباشر للمحركات الكهربائية الصناعية القياسية

• عمود إدخال أسطواني (EP): للتوصيل عبر وصلة

• مدخل لبكرة الحزام أو العجلة المسننةالقدرة على الاتصال بأنواع مختلفة من المحركات

هل علبة التروس هذه مناسبة للصناعات الغذائية؟

نعم. تقدم ريجينا علب تروس من سلسلة 65 مع طلاء إيبوكسي مخصص للصناعات الغذائية و وسدادات صحية (متوافق مع معايير إدارة الغذاء والدواء الأمريكية) متوفر. هذا الإصدار مناسب لتطبيقات مثل سيور نقل الأغذية وآلات التعبئة والتغليف الصحية.

ملاحظة فنية حول تحرير علبة التروس: يُعدّ الطراز 65 أصغر وأكثر طرازات عائلة ريجينا 2000 انضغاطًا، ويُعرف باسم بديل مباشر للعلامات التجارية الأوروبية تشتهر بسعرها التنافسي. این محصول به دلیل أبعاد صغيرة جدًا و موثوقية عاليةمثالي للتطبيقات ذات مساحة التركيب المحدودة.

للاستفسار عن الأسعار الدقيقة ومدى التوفر (عادةً ما يتم تصنيع المنتجات حسب الطلب مع فترة تسليم تتراوح من 8 إلى 12 أسبوعًا من إيطاليا)، يرجى مشاركة المعلومات التالية مع الخبراء في شركة Raha Gearbox:

1. نسبة تخفيض دقيقة المطلوب (النطاق من 3.51 إلى 239.48)

2. نوع الإخراج (MS / FS / MC / Hollow / DSF)

3. نوع المدخل (محرك هيدروليكي SAE A، محرك كهربائي ذو شفة IEC، عمود أسطواني، أو بكرة/سلسلة)

4. تعداد مراحل کاهش سرعت (من 1 إلى 4 خطوات)

5. پیکربندی (محوري أو زاوي)

6. الطلب النهائي (حزام ناقل، طاولة دوارة، آلة تغليف، روبوتات، معدات طبية، إلخ.)

نماذج RR65 MS، RR65 FS، RR65 DSF / 38-1 و RR65 هولو من بين التكوينات الشائعة المتوفرة في السوق الأوروبية، والتي يمكن استخدامها كمرجع للطلب ما يلي:.
