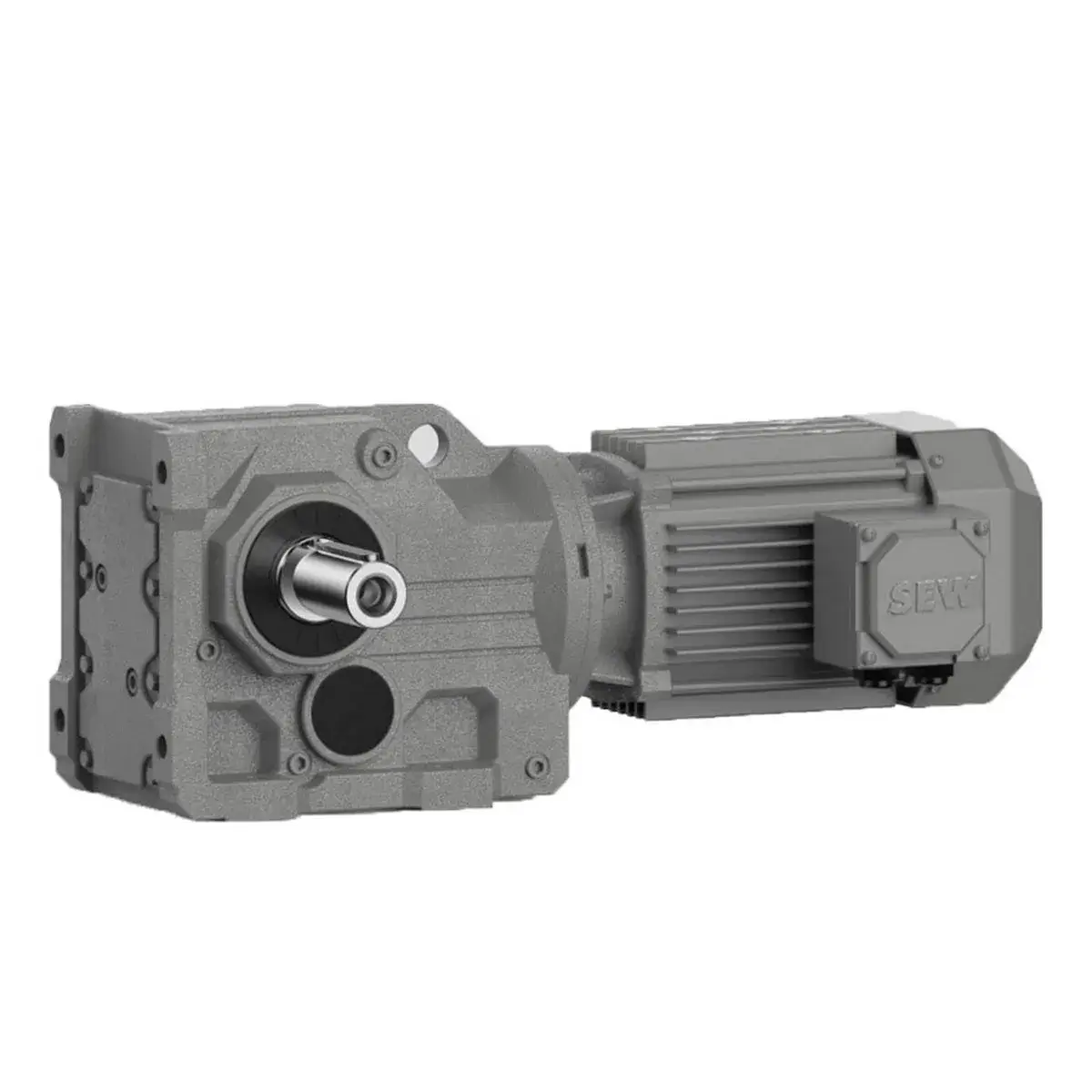

در خانواده گیربکسهای مارپیچ-مخروطی (Helical-Bevel) SEW-Eurodrive، مدلها بر اساس ظرفیت گشتاور و ابعاد فیزیکی دستهبندی میشوند. نقطهای در این طیف وجود دارد که از سایزهای کوچک و نیمهسنگین عبور کرده و وارد قلمرو گیربکسهای واقعاً سنگین میشویم. مدل K67 دقیقاً این نقطه عطف است. این گیربکس پلی است بین سریهای جمعوجور (K37، K47، K57) و سریهای پرقدرت (K77، K87 و بالاتر). در این مقاله، مشخصات فنی، قابلیتهای عملیاتی و جایگاه رقابتی این مخفضات السرعة/علب التروس الصناعية را بررسی میکنیم.
جایگاه مدل K67 در خانواده سری K
سری K در محصولات SEW-Eurodrive به گیربکسهای مارپیچ-مخروطی (Helical-Bevel) با خروجی زاویه 90 درجه اختصاص دارد . این خانواده برای کاربردهایی طراحی شده که محور ورودی و خروجی باید عمود بر هم باشند؛ ویژگیای که در فضاهای محدود و چیدمانهای فشرده صنعتی حیاتی است.
نموذج K67 در آستانه ورود به سایزهای سنگین این خانواده قرار دارد. بر اساس جداول فنی SEW، سایزهای سری K شامل 37، 47، 57، 67، 77، 87، 97، 107، 127، 157، 167 و 187 هستند . سایز 67 به عنوان نقطه جهش اولیه در نظر گرفته میشود که پس از آن ظرفیت گشتاور جهش قابل توجهی پیدا میکند.
مشخصات فنی کلیدی گیربکس K67
ظرفیت گشتاور و توان خروجی
گیربکس K67 در کلاس توان متوسط-نیمهسنگین قرار میگیرد. محدوده کلی گشتاور خروجی برای سری K بین 200 تا 50,000 نیوتنمتر است .
| المعلمة | مقدار مشخصه |
|---|---|
| حداکثر گشتاور خروجی (Mamax) | 820 نیوتنمتر (Nm) |
| محدوده توان موتور | 0.12 – 7.5 کیلووات |
| راندمان مکانیکی | حتى 98% |
نکته تخصصی: گشتاور 820 نیوتنمتر برای مدل K67، تقریباً 2 برابر مدل K57 (با 430 نیوتنمتر) است، در حالی که افزایش توان حداکثری تنها 2.5 برابر نمیباشد . این موضوع نشاندهنده بهینهسازی طراحی برای تحمل گشتاور ضربهای بالاتر در این سایز است.
نسبت تبدیل (Gear Ratio)
سری K67 با سه طبقه دندانه (3-stage) طراحی شده و نسبتهای تبدیل متنوعی ارائه میدهد:
| المعلمة | المبلغ |
|---|---|
| نسبة التحويل (أنا) | 5.2 – 144.79 |
| گستره سرعت خروجی | 0.1 – 522 دور بر دقیقه |
یک نمونه واقعی از این گیربکس با نسبت تبدیل 19.30:1 و سرعت خروجی 91 دور بر دقیقه (با سرعت ورودی 1750 دور بر دقیقه) گزارش شده است . نمونه دیگر با سرعت ورودی 1762 دور بر دقیقه و سرعت خروجی 141 دور بر دقیقه (نسبت 12.48:1) ثبت شده است .
ظرفیت بار شعاعی و مشخصات شافت
بر اساس مقایسه انجامشده با مدل رقیب Motovario B083، مشخصات شافت خروجی مدل K67 به شرح زیر است:
| مميزة | المبلغ |
|---|---|
| قطر شافت خروجی (توپر) | 40 میلیمتر |
| قطر شافت خروجی (توخالی) | 40 میلیمتر |
| وزن نمونه (مدل KH67/A/T) | حدود 68 پوند (≈ 31 كجم) |
ظرفیت روغن و روانکاری
بر اساس دیتاشیت یک نمونه واقعی (مدل KH67/A/T):
| مميزة | المبلغ |
|---|---|
| حجم النفط | 2.70 لیتر |
| نوع روغن توصیهشده | CLP 220 (روغن معدنی) |
| وضعیت تحویل | بدون روغن (“1st gear unit without lubricant”) |
توصیه تخصصی رها گیربکس: با وجود توصیه روغن معدنی CLP 220 در نمونه مذکور، استفاده از روغنهای سنتتیک (مانند CLP HC 220) عمر مفید را تا 2 برابر افزایش داده و فواصل تعویض روغن را تا 10,000 ساعت کاری افزایش میدهد.
مقایسه تخصصی: SEW K67 در مقابل Motovario B083
برای درک بهتر موقعیت رقابتی K67، مقایسه آن با مدل معادل برند Motovario (B083) مفید است :
| السمة المميزة الخصائص | SEW K67 | Motovario B083 | برتری |
|---|---|---|---|
| قطر شافت خروجی (توپر) | 40 میلیمتر | 40 میلیمتر | مساوی |
| قطر شافت خروجی (توخالی) | 40 میلیمتر | 40 میلیمتر | مساوی |
| کیفیت ساخت | استاندارد DIN آلمان | استاندارد ایتالیا | خياطة |
تحلیل: از نظر ابعاد شافت خروجی، دو برند کاملاً با یکدیگر قابل تعویض (Interchangeable) هستند. این بدان معناست که کوپلینگها، فلنجها و تجهیزات جانبی نصب شده روی K67 با مدل B083 Motovario سازگاری مکانیکی کامل دارند .
موقعیتهای نصب استاندارد
SEW-Eurodrive شش موقعیت نصب استاندارد M1 تا M6 را برای گیربکسهای سری K تعریف کرده است . این موقعیتها عبارتند از:
| موقعیت | نحوه نصب |
|---|---|
| M1 | پایه نصب پایین، شافت خروجی افقی به راست |
| M2 | پایه نصب پایین، شافت خروجی افقی به چپ |
| M3 | پایه نصب بالا (آویز) |
| M4 | نصب عمودی با شافت خروجی به سمت پایین |
| M5 | نصب عمودی با شافت خروجی به سمت بالا |
| M6 | پایه نصب جانبی |
در نمونه واقعی مدل KH67/A/T، موقعیت نصب M3A گزارش شده است که نشاندهنده نصب آویز با زاویه خاص (A) میباشد . نمونه دیگر با موتور DRN90S4/BE2HR دارای موقعیت نصب M4A (عمودی با شافت به سمت پایین) است .
تنوع در پیکربندی نصب
گیربکس K67 در طیف گستردهای از پیکربندیهای نصب عرضه میشود :
| تصاعد نوع | کد نسخه | الميزات |
|---|---|---|
| پایه زمینی، شافت توپر | K.. | استاندارد – نصب روی فونداسیون |
| پایه زمینی، شافت توخالی | KA..B | نصب مستقیم روی محور متحرک |
| فلنج B5، شافت توپر | KF.. | اتصال مستقیم به فلنج موتور |
| فلنج B5، شافت توخالی | KAF.. | ترکیب فلنج و خروجی توخالی |
| فلنج B14، شافت توخالی | KAZ.. | ابعاد جمعوجور برای فضاهای محدود |
| سیستم TorqLOC® | KT.. | نصب بدون کلید با قابلیت تعویض آسان |
| شافت توخالی با حلقه جمعشونده (Shrink Disc) | KH.. | اتصاد قدرتی با تحمل گشتاور بالا |
مقایسه سایزهای مختلف سری K
برای درک بهتر جایگاه K67 در میان سایر سایزهای سری K، جدول زیر مشخصات کلیدی را نشان میدهد :
| مقاس | گشتاور نامی (Nm) | محدوده توان (kW) | گستره نسبت تبدیل |
|---|---|---|---|
| K37 | 200 | 0.12 – 3 | 3.98 – 106.38 |
| K47 | 400 | 0.12 – 3 | 4.64 – 131.87 |
| K57 | 600 | 0.12 – 7.5 | 4.69 – 145.14 |
| K67 | 820 | 0.12 – 7.5 | 5.2 – 144.79 |
| K77 | 1,550 | 0.12 – 15 | 7.24 – 192.18 |
| K87 | 2,700 | 0.25 – 30 | 7.21 – 197.37 |
| K97 | 4,300 | 0.75 – 37 | 7.54 – 176.05 |
تحلیل: مدل K67 با گشتاور 820 نیوتنمتر، جهشی حدود 37 درصدی نسبت به مدل قبلی خود (K57 با 600 نیوتنمتر) دارد، در حالی که محدوده توان حداکثری آن (7.5 کیلووات) تغییری نکرده است . این موضوع نشان میدهد که K67 برای کاربردهایی با ضربه و نوسان بار بیشتر نسبت به K57 بهینهسازی شده است.
کاربردهای صنعتی رایج
به دلیل گشتاور 820 نیوتنمتر، طراحی زاویهراست و قابلیت اطمینان، گیربکس K67 در صنایع زیر کاربرد گسترده دارد :
| صناعة | کاربرد خاص |
|---|---|
| سیستمهای نقاله و جابجایی مواد | نوارنقالههای زنجیری، تسمهای و غلتکی |
| صنعت بستهبندی | ماشینآلات بستهبندی افقی و عمودی |
| صنایع غذایی و آشامیدنی | میکسرها، همزنها، سیستمهای انتقال بهداشتی |
| ماشینآلات چاپ و صنایع گرافیک | غلتکهای انتقال کاغذ با دقت بالا |
| صنعت خودروسازی | خطوط مونتاژ سبک تا متوسط |
جمعبندی و توصیه تخصصی
الکتروگیربکس مارپیچ-مخروطی SEW مدل K67 یک راهکار انتقال قدرت استاندارد جهانی برای کاربردهایی است که به زاویه راست، گشتاور متوسط-بالا و قابلیت اطمینان نیاز دارند، اما هنوز نیاز به استفاده از سایزهای بسیار سنگین (مانند K87 و بالاتر) نیست. با گشتاور خروجی 820 نیوتنمتر و نسبت تبدیل گسترده 5.2 تا 144.79، این گیربکس پلی ایدهآل بین سریهای کوچک و سریهای سنگین خانواده K محسوب میشود.
نکات کلیدی برای انتخاب و نگهداری K67:
| نکته | توصیه تخصصی |
|---|---|
| انتخاب گشتاور | با در نظر گرفتن ضریب سرویس (Service Factor) حداقل 1.25 برای کاربردهای پیوسته |
| تصاعد الموقف | تأیید موقعیت M1-M6 و اعمال روانکاری متناسب با آن (توجه ویژه به M3 آویز و M4 عمودی) |
| نوع شافت خروجی | برای فضاهای بسیار محدود، شافت توخالی با سیستم حلقه جمعشونده (KH..) انتخاب کنید |
| روغنکاری | استفاده از روغن سنتتیک CLP HC 220 به جای روغن معدنی برای عمر مفید بالاتر |
| مقایسه با رقبا | در صورت نیاز به تعویض با Motovario B083، از سازگاری کامل ابعادی اطمینان حاصل کنید |
تیم فنی رها ناقل الحركة با در اختیار داشتن دانش کامل از برند SEW-Eurodrive و دسترسی به دیتاشیتهای اصلی، آماده ارائه مشاوره تخصصی برای انتخاب دقیق مدل K67 بر اساس توان موتور، نسبت تبدیل، نوع شافت خروجی، موقعیت نصب و شرایط محیطی کارخانه شماست. همچنین اگر به دنبال نسخه خاصی از این گیربکس (مانند KH67 با شافت توخالی و حلقه جمعشونده) هستید، کارشناسان ما میتوانند شما را در انتخاب پارامترهای فنی دقیق راهنمایی کنند.
