الوصف

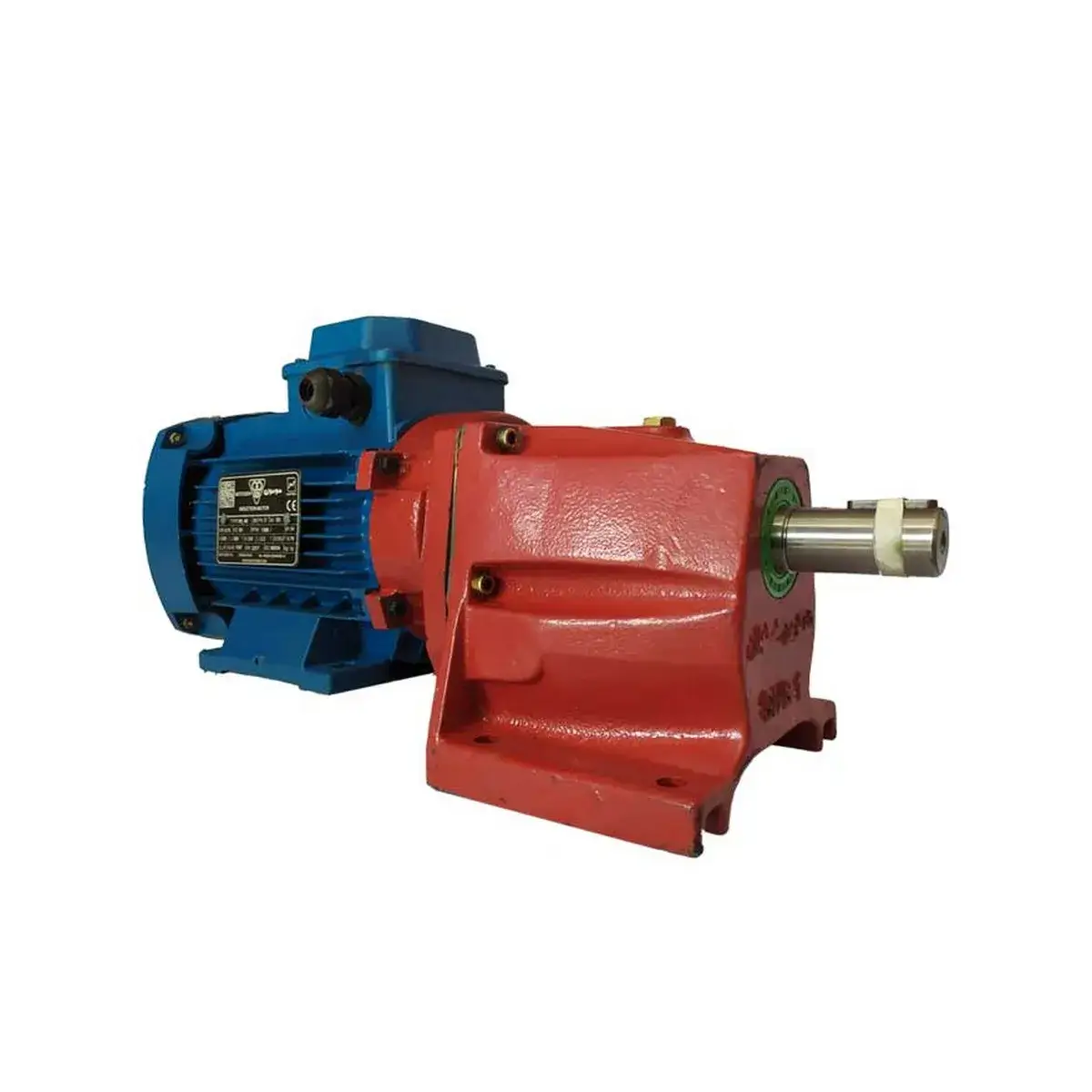

الكهربائية انتقال رمح مستقيم شاکرین 2 الخيول التي تنتجها الشركة شاکرین علبة التروس ، أصفهان ، إيران. لشراء علب التروس الصناعية, شاکرین الحصول على اتصال معنا.
رها قيربوكس بصفتنا الوكيل المتخصص لمنتجات شاكرين، الکترو گیربکس شافت مستقیم هلیکال 2 اسب را برای صنایع بسیار سبک، تجهیزات دقیق و خطوط تولید کوچک عرضه میکند. این محصول با توان اسمی 1.5 کیلووات (2 اسب بخار) وهيكل المحرك 90 (کوچکترین فریم در خانواده شاکرین)، در کلاسی کاملاً مجزا از مدلهای بالاتر قرار دارد. این گیربکس برای کاربردهایی طراحی شده که توان 1 اسب کافی نیست اما 3 اسب بیش از حد و گران است – نقطه بهینه اقتصادی برای بسیاری از تجهیزات صنعتی سبک.
تفاوت مدل 2 اسب با مدل 3 اسب (نزدیکترین همخانواده)
| الميزات | حصانان | 3 اسب | نقطة التميز |
|---|---|---|---|
| طاقة الإدخال | 1.5 كيلوواط | 2.2 کیلووات | 32% توان کمتر – مصرف برق پایینتر |
| إطار المحرك | 90 (الأصغر) | 100 | جمعوجورترین موتور خانواده شاکرین |
| قطر رمح الإخراج | 32-48 ملم | 32-60 میلیمتر | شافت باریکتر → مناسب تجهیزات کوچک |
| مقاسات الجسم المتوفرة | G2 و G3 | G2, G3, GY | مدل 2 اسب سایز GY ندارد (وزن کمتر) |
| الوزن (G2) | 31 كجم | 37 کیلوگرم | 6 کیلوگرم سبکتر |
| وزن (G3) | 43 کیلوگرم | 47 کیلوگرم | 4 کیلوگرم سبکتر |
| عزم الدوران الناتج | ~100-450 Nm | 126-600 Nm | کاهش متناسب با توان |
| التيار المقنن | ~3.5 أمبير | ~5 آمپر | مصرف برق کمتر |
| السعر | حدود 15-20% ارزانتر | مرجع | الخيار الأكثر اقتصادية للعائلة |
| الاستخدام الأمثل | تجهیزات دقیق، خطوط سبک | صنایع سبک تا متوسط | کلاس توان پایینتر |
مشخصات فنی الکترو گیربکس شاکرین 2 اسب
| المعلمة | القيمة / التوضيح |
|---|---|
| سلسلة المنتجات | G (حلزوني عمود مستقيم) |
| نوع العتاد | حلزوني (هليكال) – كفاءة 94-96% |
| حجم علبة التروس | G2 (شافت 32mm) / G3 (شافت 48mm) |
| قطر رمح الإخراج | 32 میلیمتر (G2) / 48 میلیمتر (G3) |
| تصنيف الطاقة | 2 اسب بخار (1.5 کیلووات) |
| إطار المحرك الكهربائي | 90 (کوچکترین فریم – بسیار جمعوجور) |
| نسبة التخفيض | 1:5 تا 1:60 (12 گزینه متنوع – مشابه مدل 3 اسب) |
| عزم الدوران الناتج | 100 تا 450 نیوتنمتر (بسته به نسبت و سایز) |
| مادة الهيكل (الجسم) | چدن (Cast Iron) – استحکام بالا با وزن کم |
| الوزن الإجمالي (المحرك + علبة التروس) | G2: 31 كجم / G3: 43 کیلوگرم |
| خامة التروس والعمود | فولاذ سبائكي مع تقسية سطحية (58 HRC) |
| سرعة المخرج (عند دخل 1500 دورة في الدقيقة) | 160 / 125 / 100 / 80 / 63 / 31.5 دور در دقیقه |
| نوع مانع التسرب | مانع تسرب شعاعي + متاهة |
| فئة عزل المحرك | F (قياسي) |
| فئة الحماية | IP54 (قياسي) / IP55 (اختياري) |
جدول گزینههای دور خروجی و گشتاور (مدل 2 اسب)
| نسبة التخفيض | سرعة الخرج (دورة في الدقيقة) | عزم الدوران (نيوتن متر) – المقاس G2 | گشتاور (Nm) – سایز G3 | الاستخدام المناسب |
|---|---|---|---|---|
| 1:9.4 | 160 | ~100 | ~120 | نوار نقالههای بسیار سبک، خطوط بستهبندی سریع |
| 1:12 | 125 | ~125 | ~150 | میکسرهای کوچک آزمایشگاهی، همزنهای صنعتی سبک |
| 1:15 | 100 | ~150 | ~180 | بالابرهای سبک، دروازههای اتوماتیک، پرسهای کوچک |
| 1:18.75 | 80 | ~190 | ~230 | نوار نقالههای کند، فیدرهای مواد پودری |
| 1:23.8 | 63 | ~240 | ~290 | پمپهای صنعتی کوچک، دستگاههای بستهبندی |
| 1:47.6 | 31.5 | ~380 | ~450 (حداکثر) | تجهیزات دور پایین با گشتاور متوسط |
نقطة رئيسية: مدل 2 اسب با وجود توان کمتر، همان دامنه نسبت تبدیل گسترده (1:5 تا 1:60) مدل 3 اسب را دارد و برای کاربردهایی که نیاز به دورهای مختلف با یک گیربکس دارند، گزینهای ایدهآل است.
کاربردهای اصلی الکترو گیربکس 2 اسب شاکرین
| الرقم | صناعة | المعدات المتصلة | دلیل انتخاب 2 اسب (نه 1 اسب و نه 3 اسب) |
|---|---|---|---|
| 1 | صناعة المواد الغذائية | میکسر خمیر 30-50 کیلوگرمی | توان 1.5 کیلووات دقیقاً مناسب، 3 اسب اضافه است |
| 2 | صيدلية | میکسر پودر و گرانولاتور آزمایشگاهی | فریم موتور 90 جمعوجور → مناسب کابینتهای کوچک |
| 3 | صنایع چوب | اره نواری کوچک (رومیزی)، سنباده نواری | وزن 31 کیلوگرم → جابجایی آسان در کارگاه |
| 4 | تجهیزات ساختمانی | میکسر بتن 150 لیتری (پرتابل) | قابلیت حمل آسان به دلیل وزن کم |
| 5 | الزراعية | نوار نقاله محصولات کشاورزی (طول 15-20 متر) | مصرف برق پایین برای کار در مزارع |
| 6 | شستشوی صنعتی | تونل شستشوی بطری کوچک (مدل آزمایشگاهی) | تحكم دقيق في المسافة بنسب مختلفة |
| 7 | المعدات الطبية | آلات التعقيم، خلاطات الأدوية | صدای کم (دنده هلیکال) + ابعاد جمعوجور |
| 8 | المياه والصرف الصحي | پمپ تزریق کلر و مواد شیمیایی (تصفیه خانه کوچک) | توان کافی برای پمپهای دوزینگ |
مزایای انتخاب مدل 2 اسب نسبت به مدل 3 اسب (صرفه اقتصادی)
| الرقم | ميزة | تفسير |
|---|---|---|
| 1 | قیمت خرید 15-20% کمتر | تفاوت قیمت مستقیم – مناسب برای پروژههای با بودجه محدود |
| 2 | استهلاك سنوي أقل للكهرباء | 1.5 کیلووات در مقابل 2.2 کیلووات → کاهش 32٪ قبض برق |
| 3 | وزن کمتر (4-6 کیلوگرم) | حمل و نقل و نصب آسانتر – مناسب برای تیمهای خدماتی |
| 4 | فریم موتور کوچکتر (90 در مقابل 100) | اشغال فضای کمتر در دستگاههای فشرده |
| 5 | قطر شافت خروجی کوچکتر (48 در مقابل 60) | امکان اتصال مستقیم به تجهیزات با شافت ورودی کوچک |
| 6 | تيار مقنن أقل (حوالي 3.5 أمبير مقابل حوالي 5 أمبير) | الحاجة إلى كابل أرق ومفتاح حراري أصغر |
جدول مقارنة أحجام الجسم G2 و G3 في نموذج الحصانين
| حجم علبة التروس | قطر رمح الإخراج | الوزن | أقصى عزم دوران (نيوتن متر) | الاستخدام المناسب | السعر النسبي |
|---|---|---|---|---|---|
| G2 (صغير) | 32 مم | 31 كجم | ~380 | تجهیزات فوق جمعوجور، بارهای سبک | الاقتصادية |
| G3 (متوسط) | 48 مم | 43 کیلوگرم | ~450 | تطبيقات صناعية خفيفة قياسية | القياسية |
نصيحة للاختيار: إذا كانت مساحة التركيب محدودة وتحتاج إلى عزم دوران أقل من 350 نيوتن متر، فاختر G2. أما إذا كنت تحتاج إلى عزم دوران أعلى من 350 نيوتن متر أو كان قطر العمود 48 مم أكثر ملاءمة للوصلة، فاختر G3.
ما هي الصناعات التي تحتاج تحديداً إلى نموذج حصانين (وهل حصان واحد قليل جداً أم ثلاثة أحصنة كثيرة جداً)؟
| السيناريو | چرا 1 اسب کم است؟ | لماذا يوجد 3 خيول إضافية؟ | لماذا يُعتبر وجود حصانين صحيحاً؟ |
|---|---|---|---|
| خلاط عجين سعة 50 لترًا لصناعة الأغذية | عزم بدء تشغيل غير كافٍ (توقف المحرك) | فائض 2.2 كيلوواط، استهلاك إضافي للطاقة | 1.5 كيلوواط مع عزم دوران 200 نيوتن متر، مثالي تمامًا |
| حزام ناقل للتغليف الخفيف بطول 20 مترًا | ترتفع درجة حرارته خلال نوبة عمل مدتها 8 ساعات. | ارتفاع تكاليف الشراء والتركيب | نقطة مثالية لنسبة الطاقة إلى السعر |
| مضخة حقن مواد كيميائية مقاس 1 بوصة | لا يوفر تدفقًا كافيًا عند ضغط 5 بار | يتطلب مضخة وعلبة تروس أكبر | قوة حصانية قياسية تبلغ 2 لهذه المجموعة من المضخات |
| آلة تغليف التدفق الأفقي | لا توجد طاقة كافية لبدء تشغيل لفة فيلم ثقيلة | ثلاثة أحصنة تسبب اهتزازًا مفرطًا في الآلة | طاقة مصممة بدقة 1.5 كيلو واط |
جدول اختيار حجم الهيكل بناءً على عزم الدوران المطلوب (طراز بقوة 2 حصان)
| عزم الدوران المطلوب (نيوتن متر) | الحجم المقترح | الوزن | تفسير |
|---|---|---|---|
| کمتر از 150 | جي 2 | 31 كجم | الخيار الأكثر اقتصادية، وهو مناسب للأحمال الخفيفة |
| 150 تا 250 | G2 (كافٍ) / G3 (مستقبلي) | 31-43 كجم | يعمل G2، ويعمل G3 على إطالة العمر |
| من 250 إلى 380 | G2 (الحد الأقصى) / G3 (موصى به) | 43 کیلوگرم | يُنصح باستخدام G3 للعمل المتواصل. |
| من 380 إلى 450 | G3 فقط | 43 کیلوگرم | عمر G2 أقصر في نطاق عزم الدوران هذا |
| أكثر من 450 | مدل 3 اسب | – | حصانان لا يكفيان → قم بالترقية إلى 3 خيول |
ملاحظات فنية خاصة بنموذج شاكرين ذي الحصانين (يختلف عن نموذج الثلاثة أحصنة)
| المعلمة | المبلغ | شرح متخصص |
|---|---|---|
| الكفاءة الميكانيكية لعلبة التروس | 94-96% | على غرار النماذج الأكبر حجماً |
| فئة عزل المحرك | F (قياسي) | مناسب للبيئات الصناعية العادية |
| فئة الحماية | IP54 (قياسي) / IP55 (اختياري) | مقاوم للغبار ورذاذ الماء |
| التيار الاسمي (380V) | من 3.2 إلى 3.8 أمبير | حوالي ثلثي نموذج الثلاثة أحصنة (عدد قليل جداً) |
| الزيت المطلوب (الملء الأول) | من 1.2 إلى 2.5 لتر | روغن EP 85W-140 صنعتی (مقدار کم) |
| درجة حرارة التشغيل المسموح بها للزيت | 80 درجة مئوية | يُنصح باستخدام زيت عالي الجودة. |
| نوع التبريد | مروحة خارجية (IC 411) | التبريد الطبيعي كافٍ. |
| مقاس محمل المخرج | من 6205 إلى 6208 | متوفرة بكثرة ورخيصة في السوق |
| صوت عامل | أقل من 65 ديسيبل | هادئ للغاية - مناسب للبيئات الحساسة |
دليل لاختيار نسبة التخفيض المناسبة لطراز بقوة 2 حصان
| إذا كنت بحاجة إلى... | النسبة المقترحة | جولة منفذ | العزم التقريبي | حجم الجسم الموصى به |
|---|---|---|---|---|
| سرعت بالا برای بستهبندی سریع | من 1:5 إلى 1:10 | 150-300 دورة في الدقيقة | 100-150 نيوتن متر | جي 2 |
| توازن السرعة وعزم الدوران للخلاطات الصغيرة | 1:15 تا 1:25 | 60-100 rpm | 150-250 نيوتن متر | جي 2 |
| عزم دوران عالٍ، سرعة منخفضة لمضخة الجرعات | 1:30 تا 1:45 | 33-50 rpm | 250-380 نيوتن متر | G3 |
| أقصى عزم دوران، وأقل سرعة لجهاز البثق المختبري | 1:50 تا 1:60 | 25-30 rpm | 380-450 نيوتن متر | G3 |
دليل طلب علبة التروس الكهربائية شاكرين بقوة حصانين
للاستعلام عن السعر والطلب الدقيق، يرجى تقديم المعلومات التالية:
| الرقم | المعلمة | القيمة المقترحة / الشرح |
|---|---|---|
| 1 | حجم الجسم المطلوب | G2 (شافت 32mm) / G3 (شافت 48mm) |
| 2 | نسبة التخفيض المطلوبة | از 1:5 تا 1:60 (12 گزینه) |
| 3 | سرعة دوران المخرج الدقيقة المطلوبة (rpm) | 31.5 / 63 / 80 / 100 / 125 / 160 |
| 4 | عزم الحمل (نيوتن متر) | الحد الأقصى المسموح به 450 نيوتن متر |
| 5 | الظروف البيئية | الغبار، الرطوبة، درجة حرارة البيئة المحيطة |
| 6 | نوع التثبيت (Mounting) | پایه دار / فلنجی / دیواری / سقفی |
| 7 | الطلب النهائي | الخلاط، الناقل، المضخة، إلخ. |
نصائح صيانة علب التروس الكهربائية ذات القدرة 2 حصان
| الرقم | فعل | الفترة الزمنية | شرح خاص |
|---|---|---|---|
| 1 | تغيير زيت علبة التروس | كل 12 شهرًا (عادةً) | انخفاض مستوى الزيت: 1.2-2.5 لتر |
| 2 | افحص المحامل بحثًا عن الضوضاء | كل 3 أشهر | محامل صغيرة ورخيصة (من 6205 إلى 6208) |
| 3 | قياس التيار المستهلك | كل شهر | التيار المقنن ~3.5 أمبير - زيادة في مؤشر الحمل الزائد |
| 4 | فحص محاذاة القارنة | كل ستة أشهر | بسبب انخفاض الطاقة، والحساسية المتوسطة |
| 5 | تمیزکاری فن خنککننده موتور | كل 3 أشهر | تراكم الغبار على المروحة الصغيرة |
| 6 | فحص عمود الخرج من حيث الارتخاء | كل ستة أشهر | الخلوص المسموح به أقل من 0.08 مم |
الخلاصة: لمن يناسب نموذج الحصانين؟
| نوع العميل | لماذا يُعدّ امتلاك حصانين خياراً جيداً؟ |
|---|---|
| مصنعي المعدات الصناعية الخفيفة (OEM) | سعر معقول، خفيف الوزن، سهل التركيب في الأجهزة الصغيرة |
| ورش عمل صغيرة ومخابز صناعية | طاقة كافية لخلاطات سعة 50 لترًا وسيور نقل قصيرة |
| المختبرات وخطوط الإنتاج التجريبية | إطار محرك صغير 90 + ضوضاء منخفضة + جهاز تحكم عن بعد دقيق |
| محطات معالجة صغيرة ومحطات ضخ | عزم دوران كافٍ لمضخات جرعات المواد الكيميائية |
| خطوط تعبئة متوسطة السرعة | سرعة دوران تتراوح بين 100 و160 دورة في الدقيقة، مثالية لتغليف المواد الغذائية |
لعرض علبة التروس كتاب شاکرین حجم 110 القوقعة SHRV إلى الصفحة ، انظر.
المواصفات الفنية الكهربائية انتقال رمح مستقيم شاکرین 2 حصان
