علبة التروس سهند أصفهان MVF العادي القوقعة حجم 86 شفة ربة منزل

الوصف

گیربکس سهند حلزونی MVF نرمال سایز 86 فلنج دار، یک جعبه دنده صنعتی جمع‌وجور با ورودی و خروجی هالوشافت و زاوية 90 درجة بین محورها است که در خانواده محصولات MVF (نوعی گیربکس حلزونی با ورودی هالوشافت) قرار می‌گیرد. تفاوت اصلی این محصول با سری VF سایز 86 (که قبلاً معرفی شد) در نوع المدخل (هالوشافت در MVF در مقابل شافت توپر در VF) و نوع الإخراج (فلنج دار در این محصول در مقابل هالوشافت در VF) می‌باشد. سایز 86 با فاصله مرکز 86 میلیمتر، برای توان‌های تا 5.8 کیلووات و گشتاور تا 330 نیوتن متر طراحی شده است. ویژگی منحصربفرد این محصول مخرج ذو حافة است که نیاز به بازوی واکنش گشتاور را حذف کرده و نصب مستقیم به دستگاه مصرف‌کننده را ممکن می‌سازد. رها گیربکس این محصول را با گارانتی 6 ماهه و قابلیت نصب در 6 حالت مختلف عرضه می‌کند.

---

جدول مشخصات فنی MVF سایز 86 فلنج دار در مقایسه با VF سایز 86 و W سایز 90

---

ویژگی‌های منحصربفرد MVF سایز 86 فلنج دار

خروجی فلنج دار (حذف بازوی واکنش گشتاور)

مهم‌ترین تفاوت این محصول با نسخه VF سایز 86، مخرج ذو حافة است. به جای سوراخ هالوشافت، یک فلنج دایره‌ای با 6 سوراخ M10 (قطر دایره سوراخ‌ها 140 میلیمتر) روی بدنه خروجی ریخته‌گری شده است. مزایا:

• عدم نیاز به بازوی واکنش گشتاور (حذف یک قطعه اضافی و کاهش خطر نصب نادرست)

• نصب مستقیم دستگاه مصرف‌کننده با 6 پیچ M10

• تحمل بار شعاعی بهتر (تا 400 نیوتن در مقابل 250 نیوتن در خروجی هالوشافت)

• تحمل الحمل المحوري (تا 300 کیلوگرم)

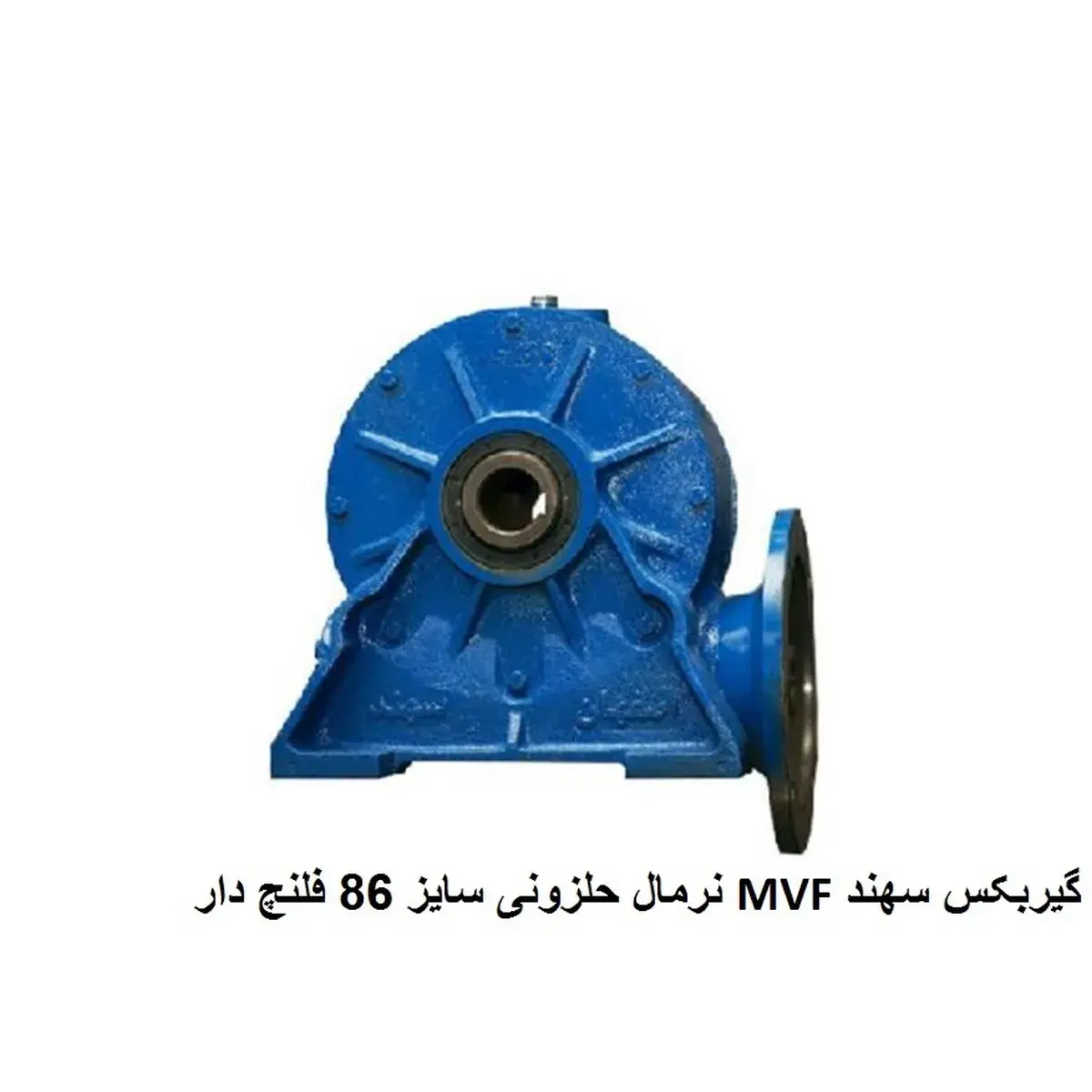

در عکس محصول، فلنج دایره‌ای با سوراخ‌های رزوه شده روی پوسته خروجی به وضوح قابل مشاهده است.

ورودی هالوشافت با قطر 28 میلیمتر

ورودی این گیربکس به صورت عمود مجوف (ثقب مجوف) با قطر 28 میلیمتر H7 است. مزایا نسبت به شافت توپر (نسخه VF):

• نصب مستقیم موتور لا حاجة للوصلات (توفير المساحة والتكلفة)

• طول کلی مجموعه کوتاه‌تر (حدود 80 میلیمتر کمتر از نسخه VF + کوپلینگ)

• عدم نیاز به تنظیم هم‌محوری (شفت موتور مستقیماً داخل گیربکس می‌رود)

العيوب:

• موتور حتماً باید فلنج دار B5 یا B14 باشد

• تحمل ناهم‌محوری کمتر (اتصال صلب)

دو گزینه بدنه (آلومینیوم یا چدن)

بر اساس اطلاعات محصول (MVF نرمال سایز 86)، هر دو نسخه تولید می‌شود.

6 حالت نصب مختلف (تیپ‌های N, A, F, FC, P)

این محصول (MVF سایز 86 فلنج دار) معمولاً در تیپ‌های F و FC (بدون پایه، فقط فلنج) عرضه می‌شود اما تیپ N (پایه دار + فلنج) نیز موجود است.

بازه توان و گشتاور

حداکثر توان ورودی بر اساس نسبت تبدیل (موتور 1400 دور، شرایط معمولی):

نکات کلیدی:

• عزم الدوران الأقصى 330 نیوتن متر در نسبت‌های 60-70 قابل دستیابی است

• در نسبت‌های بالای 50، گیربکس کاملاً خودقفل شونده است (ایمن برای بالابرها)

• به دلیل ورودی هالوشافت، حداکثر توان منتقل شده محدود به قدرت اتصال شفت موتور است

کاربردهای تخصصی MVF سایز 86 فلنج دار

میکسرهای عمودی در صنایع دارویی (ظرفیت 50-100 لیتر)

میکسرهای عمودی که مواد دارویی پودری و گرانول را با دور پایین (30-50 دور) مخلوط می‌کنند، به گشتاور 200-280 نیوتن متر و نصب بهداشتی نیاز دارند. MVF سایز 86 با نسبت 40-50 و موتور 2.2-3 کیلووات، گشتاور 250-310 نیوتن متر ارائه می‌دهد. مخرج ذو حافة امکان اتصال مستقیم به مخزن میکسر را بدون بازوی واکنش فراهم می‌کند و مدخل العمود المجوف به موتور اجازه می‌دهد مستقیماً روی گیربکس سوار شود (بدون کوپلینگ و فضای اضافی).

نوار نقاله‌های تسمه‌ای در صنایع غذایی (ساخت استیل)

نوار نقاله‌هایی با قاب استیل ضدزنگ در صنایع غذایی، معمولاً فضای بسیار محدودی برای نصب گیربکس دارند. MVF سایز 86 با طول کلی کم (به دلیل عدم نیاز به کوپلینک) و فلنج خروجی (اتصال مستقیم به غلتک محرک) گزینه ایده‌آلی است. با نسبت 20-30 و موتور 1.5-2.2 کیلووات، دور خروجی 47-70 و گشتاور 160-240 نیوتن متر برای کانوایرهای با عرض 40-60 سانتیمتر کافی است.

بالابرهای اسکروی عمودی (ظرفیت 300-500 کیلوگرم)

بالابرهای اسکروی که مواد پودری را به صورت عمودی جابجا می‌کنند، به قفل شوندگی کامل و گشتاور 250-300 نیوتن متر نیاز دارند. MVF سایز 86 با نسبت 60-70 و موتور 1.5-2.2 کیلووات، گشتاور 310-330 نیوتن متر و قفل شوندگی کامل ارائه می‌دهد. خروجی فلنج دار اجازه می‌دهد گیربکس مستقیماً روی فلنج بالایی بالابر پیچ شود.

دستگاه‌های بسته‌بندی عمودی (VFFS) با فضای محدود

دستگاه‌های بسته‌بندی عمودی که کیسه‌های پلاستیکی را فرم می‌دهند، پر می‌کنند و سیل می‌کنند، فضای بسیار محدودی برای موتور و گیربکس دارند. MVF سایز 86 با ورودی هالوشافت (بدون کوپلینگ) و خروجی فلنج (بدون بازوی واکنش) جمع‌وجورترین گزینه در کلاس گشتاور خود است.

تیپ‌های نصب (جزئیات بیشتر)

طبق کاتالوگ سهند، MVF سایز 86 در تیپ‌های زیر تولید می‌شود:

این محصول (MVF سایز 86 فلنج دار) معمولاً در تیپ‌های Nالخ. F أو FC عرضه می‌شود.

نکات نصب و راه‌اندازی

نصب موتور (روی ورودی هالوشافت)

1. شفت موتور (قطر 28 میلیمتر، تلورانس h6) را داخل هالوشافت گیربکس بلغزانید

2. عمق فرو رفتگی شفت موتور باید حداقل 60 میلیمتر و حداکثر 80 میلیمتر باشد

3. دو پیچ تنظیم M8 (یا M10) روی پوسته ورودی را با تورک 25 نیوتن متر ببندید

4. فلنج موتور (B5 یا B14) را با 4 پیچ روی فلنج ورودی گیربکس ببندید:

   • برای فریم موتور 90: پیچ M8 با تورک 25 نیوتن متر

   • برای فریم موتور 100: پیچ M10 با تورک 40 نیوتن متر

نصب دستگاه روی فلنج خروجی

فلنج خروجی دارای 6 سوراخ M10 با فاصله مرکز 140 میلیمتر است (استاندارد). دستگاه مصرف‌کننده باید یک فلنج متناظر با سوراخ‌های مشابه داشته باشد:

• پیچ‌ها: 6 عدد M10 × 25 میلیمتر (گرید 8.8)

• تورک بستن: 35 نیوتن متر

• حداکثر بار محوری مجاز: 400 کیلوگرم

• حداکثر بار شعاعی مجاز (در فاصله 50 میلیمتری): 350 نیوتن (35 کیلوگرم)

روغن‌کاری با حجم 0.9 لیتر (نسخه چدنی)

ظرفیت روغن MVF سایز 86 حدود 0.9 لیتر است. نوع روغن بر اساس نسبت تبدیل:

• نسبت‌های پایین (7 تا 30): Shell Omala S4 WE 150 (ویسکوزیته 150)

• نسبت‌های متوسط (40 تا 60): Shell Omala S4 WE 220 (ویسکوزیته 220)

• نسبت‌های بالا (70 تا 100): Shell Omala S4 WE 320 (ویسکوزیته 320)

تعویض اولیه: 500 ساعت. تعویض دوم: هر 4000 ساعت یا 12 ماه.

مزایا و معایب

مزایا نسبت به VF 86 (پایه دار)

• بدون نیاز به کوپلینگ (توفير المساحة والتكلفة)

• بدون نیاز به بازوی واکنش گشتاور (به دلیل خروجی فلنج دار)

• تركيب أسهل بكثير (يتم تثبيت المحرك مباشرة على علبة التروس)

• طول إجمالي أقصر (أقصر بحوالي 150-200 مم من مجموعة VF+Coupling)

• 6 أوضاع للتثبيت (مقارنةً بتركيب VF المحدود)

مزايا مقارنة بـ W 90 (مكعب)

• وزن کمتر (15-18 كجم مقابل 15 كجم للألمنيوم - متشابهة، ولكن بدون حديد الزهر W90)

• قیمت پایین‌تر (أرخص بنسبة 15-20% تقريبًا من W90 نظرًا لتصميمه الأبسط)

• شكل ذيلي يشغل مساحة أقل في الطول

عيوب

• عزم الدوران أقل من W90 (330 مقابل 440 نيوتن متر)

• عدم القدرة على الحصول على شفة مخرج ذات قطر أكبر (من 90 إلى 45 مم)

• غلاف من الألومنيوم بحجم 86 (النسخة المصنوعة من الحديد الزهر أثقل وزناً)

نصائح الصيانة

ارتفاع درجة الحرارة (أكثر من 85 درجة)

اگر دمای پوسته در کار مداوم به بالای 85 درجه رسید:

1. ویسکوزیته روغن را بررسی کنید (في النسب المذكورة أعلاه، يجب أن تكون 320)

2. سطح روغن را چک کنید (استخدم برغي التسوية)

3. بار ورودی را اندازه بگیرید (مع مقياس التيار الكهربائي)

4. تحقق من التهوية حول علبة التروس. (يجب عدم حبس الهواء الدافئ)

أعراض فشل محددة لحجم MVF 86

• تسرب الزيت من حول شفة المدخل: حشية شفة مهترئة أو براغي شفة مفكوكة

• الاهتزاز عند التحميل الكامل: شفة المخرج غير محاذية تمامًا أو أن براغي تثبيت الجهاز مفكوكة.

• صدای زوزه بلند: معدات برونزية بالية (عادة بعد 6000-8000 ساعة)

• العودة المحورية (الانزلاق) على الرغم من أن النسبة أعلى من 50: فقدان آلية القفل (تآكل وتورم شديدان)

تعویض پیشگیرانه قطعات (برای کار 24 ساعته)

• روغن: هر 4000 ساعت یا 6 ماه

• مانع تسرب المدخل (28×40×7): هر 4000 ساعت یا 1 سال

• آب‌بندی خروجی (35×52×8): هر 4000 ساعت یا 1 سال

• یاتاقان‌ها (SKF 6205 ورودی / 6207 خروجی): هر 8000-10000 ساعت یا 2 سال

الأسئلة الشائعة (FAQ)

ما الفرق بين مقاس MVF 86 ومقاس VF 86؟

أي نوع من أنواع التركيب يجب أن أختار؟

• النوع N (قاعدة + شفة مخرج): إذا كان سيتم تركيب علبة التروس على الهيكل وتوصيل الآلة بشفة الإخراج.

• النوع F أو FC (بدون قاعدة، فقط شفة مخرج): إذا تم تركيب علبة التروس مباشرة على شفة الآلة ولم تكن هناك حاجة إلى هيكل منفصل (الأكثر شيوعًا).

• النوع أ (قاعدة + شفة إخراج، محرك سفلي): إذا كانت المساحة فوق علبة التروس محدودة (سقف قصير).

هل مقاس MVF 86 مناسب للتركيب الرأسي؟

نعم، تم تصميم محركات MVF مقاس 86 من النوعين A (المحرك السفلي) و N (المحرك العلوي) للتركيب الرأسي (عموديًا على الأرض). ولكن يرجى ملاحظة ما يلي:

• للتثبيت الرأسي، الإصدار محدد اطلب مع نظام إحكام معزز وصمام تهوية إضافي

• سيؤدي تركيب النسخة القياسية بشكل عمودي إلى تسرب الزيت بعد بضعة أشهر.

• تنخفض الطاقة القصوى في التركيبات الرأسية بنحو 20% بسبب صعوبات التشحيم

هر چند وقت یکبار باید روغن را تعویض کنم؟

• العمل العادي (8 ساعات/يوم): كل 6-8 أشهر

• عمل شبه شاق (16 ساعة/يوم): كل 4-6 أشهر

• العمل الشاق (24/7): كل 3 أشهر

• نسب عالية (>60) ودرجات حرارة محيطة عالية (>40 درجة مئوية): كل شهرين

ما هي قطع الغيار لحجم MVF 86 وحجم VF 86؟

معظم الأجزاء الداخلية مشتركة لأن كلاهما لهما نفس الحجم 86 والمسافة المركزية:

• المعدات والتورم: هو مشترك (قابل للتبادل)

• المحامل: مفصل (مدخل SKF 6205 / مخرج 6207)

• آب‌بندی خروجی: يختلف (MVF: ذو حواف → ختم مختلف)

• آب‌بندی ورودی: يختلف (MVF: عمود مجوف 28 مم / VF: عمود صلب 25 مم)

• پوسته: الأمر مختلف (يحتوي نظام MVF على شفة مخرج)

علبة التروس هلیکال على عكس موجهة مكعب ، وهذا الدائمة التشحيم يمكن أن يكون. وفقا السلطة الاسمية علب التروس الصناعية تحتاج إلى أن يكون مشحم هي. مشحم حلزوني والعتاد مربع ، اعتمادا على الطاقة الاسمية مربع والعتاد القيام به. علبة التروس, حلزونية حجم 86 MVF/ن مع زيت التشحيم هي. هذا النوع من التروس ، قبل كربيد مع زيت يكفي أن تكون تعبئة و تغطية لملء النفط استنزاف النفط وطرد النفط. عرض الملف الشخصي علبة التروس, حلزونية VF العادي سهند حجم 86 الأساسية ربة منزل النشاط إسقاط علبة التروس.
