مقدمه؛ چرا به گیربکس ۹۰ درجه نیاز دارید؟
تصور کنید خط تولید شما دقیقاً در نقطهای به تغییر جهت انتقال قدرت نیاز دارد که فضای نصب یک شفت خطی و کوپلینگ واسط را ندارید. هر سانتیمتر اضافه یعنی هزینه سازه، یعنی توقف تولید، یعنی ضرر. علبة التروس ۹۰ الصف دقیقاً همین مشکل را حل میکند: توان را از شفت ورودی میگیرد و بدون هیچ افت محسوس گشتاور، ۹۰ درجه تغییر جهت میدهد و به شفت خروجی تحویل میدهد.
جدول المحتويات
در این صفحه، شما با تمام مشخصات فنی، مزایای عملیاتی، کاربردهای صنعتی و نکات انتخاب علبة التروس ۹۰ الصف آشنا میشوید. در انتها نیز میتوانید قیمت لحظهای مدل موردنظرتان را استعلام بگیرید و از مشاوره رایگان مهندسین ما بهرهمند شوید.
گیربکس ۹۰ درجه چیست و چگونه کار میکند؟

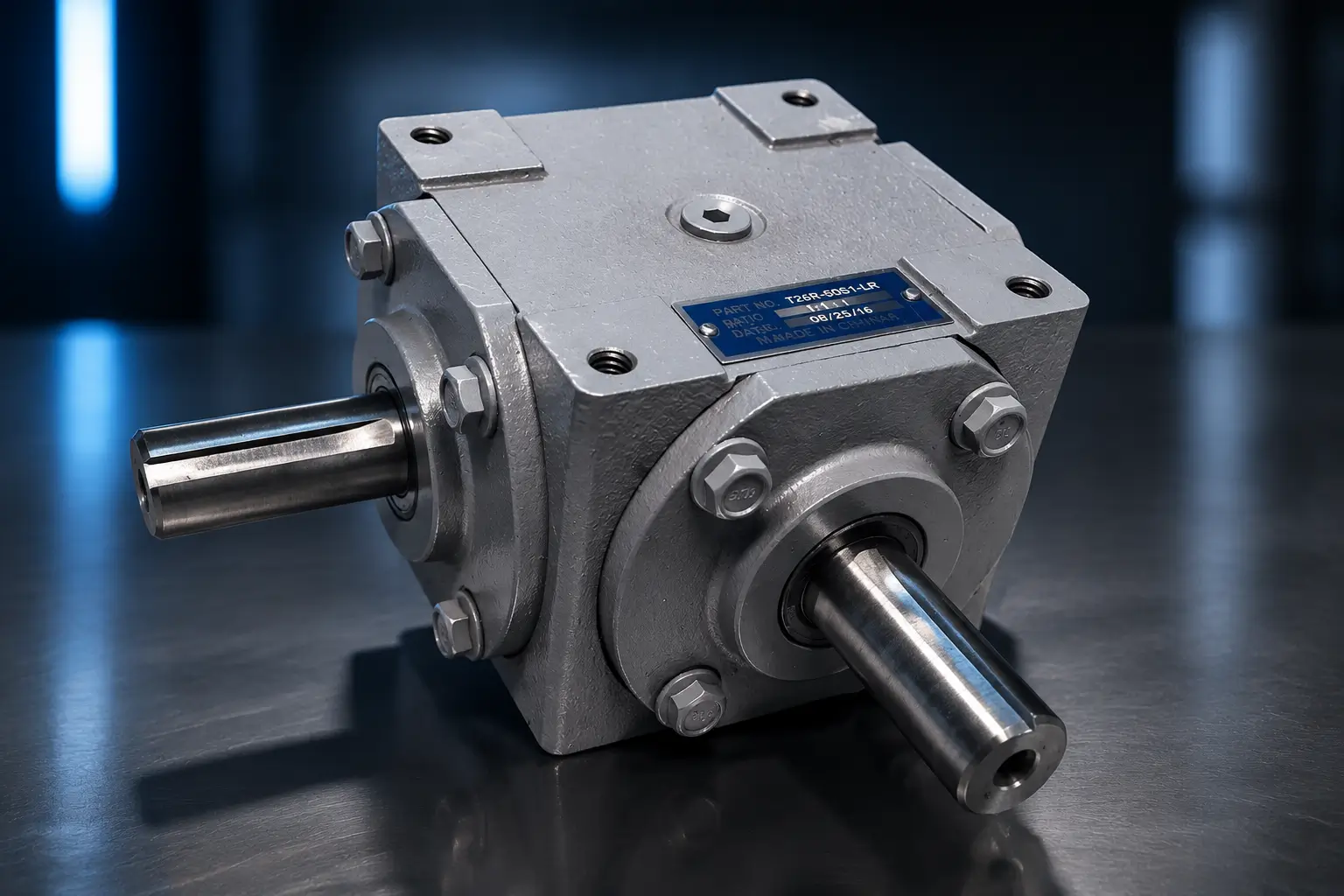

گیربکس ۹۰ درجه (Right-Angle Gearbox) مجموعهای از چرخدندههاست که محور شفت ورودی و محور شفت خروجی آنها دقیقاً عمود بر یکدیگر قرار دارند. این پیکربندی هندسی، انتقال قدرت را در فضایی فشرده و بدون نیاز به آینههای مکانیکی یا تسمههای واسط ممکن میسازد.
دو مکانیزم اصلی در ساخت گیربکس ۹۰ درجه بهکار میرود:
- چرخدنده مخروطی (Bevel Gear): دو چرخدنده با دندانههای مخروطیشکل که در زاویه ۹۰ درجه با هم درگیر میشوند. در نوع مارپیچ (Spiral Bevel) و هایپوئید (Hypoid)، درگیری تدریجی دندانهها، نویز را کاهش و راندمان را افزایش میدهد.
- چرخدنده حلزونی (Worm Gear): یک مارپیچ (Worm) روی شفت ورودی با یک چرخ حلزونی (Worm Wheel) درگیر میشود و خروجی را ۹۰ درجه میچرخاند. این نوع، نسبت تبدیل بالا و قابلیت خودقفلشوندگی (Self-Locking) دارد.
بدنه گیربکس معمولاً از چدن خاکستری GG25 أو آلومینیوم ریختهگریشده ساخته میشود. یاتاقانهای مخروطی یا کروی، بارهای محوری و شعاعی ناشی از درگیری دندانهها را تحمل میکنند. آببندی شفتها با کاسهنمدهای دولبه (Double-Lip Seal) از نشت روغن و نفوذ گردوغبار جلوگیری میکند.
ویژگیها و مشخصات فنی کلیدی
در جدول زیر، بازه مشخصات فنی گیربکسهای ۹۰ درجه موجود در سبد محصولات ما آمده است:
| المعلمة | بازه مقدار |
|---|---|
| نسبة التحويل | ۱:۱ تا ۱:۱۰۰ (تکمرحله و دومرحله) |
| عزم الدوران الناتج المقدر | ۵۰ تا ۱۲٬۰۰۰ نیوتنمتر |
| طاقة المحرك القابلة للتوصيل | من 0.12 إلى 200 كيلوواط |
| الكفاءة الميكانيكية | ۷۰٪ (حلزونی) تا ۹۶٪ (مخروطی مارپیچ) |
| کلاس حفاظتی بدنه | IP55 / IP65 |
| استاندارد طراحی چرخدنده | ISO 6336 / DIN 3990 |
| مادة الجسم | چدن GG25 یا آلومینیوم A380 |
| درجة حرارة التشغيل المسموح بها | ۲۰- تا ۸۰+ درجه سانتیگراد |
| نوع الزيت | PAO یا معدنی ISO VG 220/320 |
نکات ساختاری مهم:

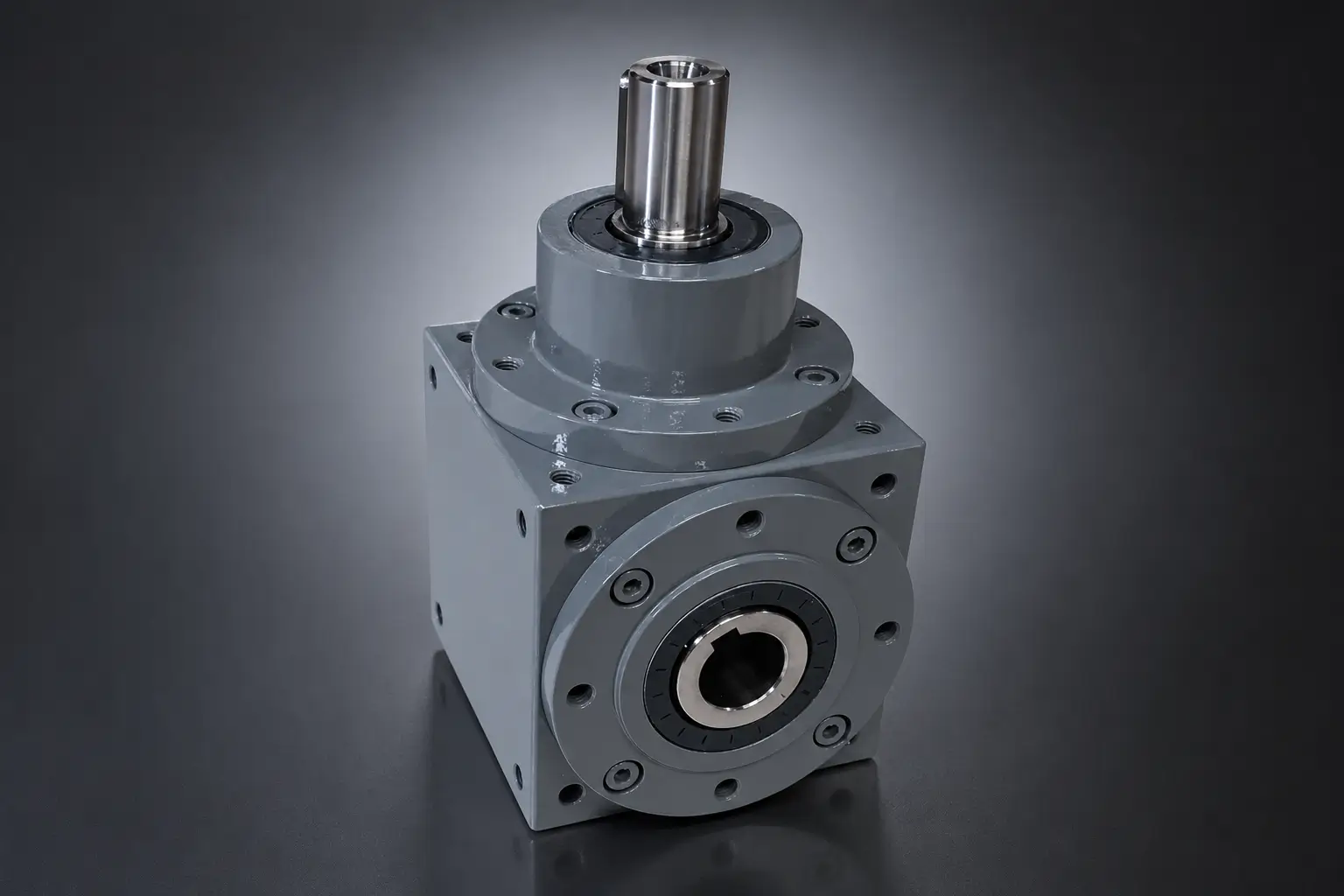

- شفت خروجی: هالو شفت (Hollow Shaft)، شفتدار یکطرفه یا دوطرفه، با خار یا Keyway استاندارد DIN 6885.
- المحامل: بلبرینگ مخروطی سری 30200 یا بلبرینگ کروی سری 22200 بسته به بار.
- پایه نصب: فلنج B5/B14 یا پایهدار (Foot-Mounted) متناسب با فضای نصب شما.
- پوشش سطحی: رنگ الکترواستاتیک RAL 7031 یا آنادایز برای محیطهای خورنده.
مزایا و ارزشهای افزوده؛ چرا گیربکس ۹۰ درجه انتخاب هوشمندانهای است؟
حذف شفتهای واسط و کوپلینگها: با تغییر جهت ۹۰ درجهای درون خود گیربکس، نیازی به آینه، تسمه یا زنجیر واسط ندارید. نتیجه: کاهش ۳۰ تا ۴۰ درصدی هزینههای نگهداری و حذف نقاط خرابی اضافی.
صرفهجویی در فضای نصب: فوتپرینت (Footprint) سیستم انتقال قدرت تا ۴۰٪ کاهش مییابد. این مزیت در خطوط تولید فشرده، ایستگاههای پمپاژ و ماشینآلات متحرک حیاتی است.
راندمان بالا و کاهش مصرف انرژی: گیربکس مخروطی مارپیچ ۹۰ درجه با راندمان ۹۶٪، در مقایسه با سیستم تسمهای (راندمان ۸۵٪)، سالانه تا ۱۱٪ هزینه برق موتور را کاهش میدهد.
طويلة الجرف الحياة: با روغنکاری منظم هر ۵٬۰۰۰ ساعت و تعویض یاتاقان در بازه ۲۰٬۰۰۰ ساعت، عمر کاری گیربکس از ۱۵ سال فراتر میرود.
بازگشت سرمایه سریع: در مقایسه با خرید جداگانه گیربکس خطی + آینه تغییر جهت، هزینه اولیه ۲۰ تا ۲۵٪ کمتر است و زمان نصب به کمتر از یکسوم تقلیل مییابد.
کاربردها و موارد استفاده در صنایع ایران
گیربکس ۹۰ درجه در طیف گستردهای از صنایع کشور بهکار میرود:
- **صنایع سیمان و معدن:نوار نقالههای شیبدار، فیدرهای ویبره و آسیابهای گلولهای در کارخانجات سیمان اصفهان، آبیک و نیریز.
- صنایع غذایی و بستهبندی: میکسرهای صنعتی، دستگاههای پرکن بطری و نوار نقالههای ۹۰ درجه در خطوط تولید لبنیات و نوشیدنی.
- صنایع فولاد و ریختهگری: درایو رولرهای خطوط نورد، جرثقیلهای سقفی سالنهای ذوب و ماشینهای ریختهگری مداوم.
- تصفیهخانهها و ایستگاههای پمپاژ: همزنهای مخازن، پمپهای غوطهور و سیستمهای هوادهی.
- ماشینآلات ساختمانی و کشاورزی: میکسرهای بتن، بالابرهای بشقابی و تراکتورهای صنعتی.
در تمامی این کاربردها، تغییر جهت ۹۰ درجهای قدرت بدون افت گشتاور، طراحی مکانیکی را سادهتر و قابلاطمینانتر میکند.
تمایز و مقایسه؛ چرا گیربکس ۹۰ درجه ما؟
مقایسه مخروطی ۹۰ درجه با حلزونی ۹۰ درجه
| معايير | مخروطی مارپیچ (Spiral Bevel) | المسمار (دودة) |
|---|---|---|
| الكفاءة | ۹۴–۹۶٪ | ۶۵–۷۵٪ |
| نسبت تبدیل تکمرحله | ۱:۱ تا ۱:۶ | ۱:۵ تا ۱:۱۰۰ |
| خودقفلشوندگی | لا | نعم |
| ضوضاء | منخفضة | متوسط |
| السعر | أعلى | أدنى |
| مناسب برای | سرعت بالا، بار ضربهای | نسبت تبدیل بالا، توقف ایمن |
مقایسه با سیستم خطی + آینه تغییر جهت
در روش سنتی، شما یک گیربکس خطی، یک جفت یاتاقان واسط، یک آینه ۹۰ درجه و کوپلینگهای اضافی خریداری و نصب میکنید. این روش علاوه بر هزینه بالاتر، نقاط خرابی را سه برابر میکند. گیربکس ۹۰ درجه یکپارچه تمام این اجزا را در یک بدنه فشرده ادغام میکند.
مزایای رقابتی ما نسبت به سایر تأمینکنندگان:
- گارانتی ۲۴ ماهه اصالت و عملکرد بدون قید و شرط.
- انبار قطعات یدکی در تهران: یاتاقان، کاسهنمد، چرخدنده یدکی موجود و قابل ارسال در ۲۴ ساعت.
- مشاوره مهندسی رایگان: انتخاب دقیق مدل بر اساس گشتاور، دور و شرایط محیطی شما.
- ارسال ۴۸ ساعته به سراسر کشور با بستهبندی صنعتی.
- پشتیبانی فنی پس از فروش: راهنمای نصب، تنظیم backlash و برنامه روغنکاری اختصاصی.
سؤالات متداول تخصصی
۱. تفاوت اصلی گیربکس مخروطی ۹۰ درجه با حلزونی ۹۰ درجه چیست؟ گیربکس مخروطی راندمان بالاتر (تا ۹۶٪) و تحمل بار ضربهای بهتری دارد، اما نسبت تبدیل آن محدودتر است. گیربکس حلزونی نسبت تبدیل بالاتر (تا ۱:۱۰۰) و قابلیت خودقفلشوندگی ارائه میدهد، اما راندمان آن پایینتر (حدود ۷۰٪) است. انتخاب بسته به اولویت شما (راندمان یا نسبت تبدیل) انجام میشود.
۲. چه روغنی و با چه ویسکوزیتهای برای گیربکس ۹۰ درجه مناسب است؟ برای گیربکسهای مخروطی، روغن دنده مصنوعی PAO با ویسکوزیته ISO VG 220 (دمای محیط ۲۰- تا ۴۰+ درجه) توصیه میشود. برای گیربکسهای حلزونی بهدلیل اصطکاک لغزشی بالاتر، ISO VG 320 یا ۴۶۰ مناسبتر است. تعویض روغن هر ۵٬۰۰۰ ساعت کاری الزامی است.
۳. Backlash گیربکس ۹۰ درجه چقدر است و آیا قابل تنظیم است؟ در گیربکسهای مخروطی مارپیچ، Backlash استاندارد بین ۰.۰۵ تا ۰.۱۲ میلیمتر است. در گیربکسهای حلزونی، این مقدار به ۰.۰۳ تا ۰.۰۸ میلیمتر میرسد. تنظیم Backlash از طریق شیمگذاری (Shimming) یاتاقانهای مخروطی امکانپذیر است و باید توسط تکنسین متخصص انجام شود.
۴. عمر مفید یاتاقانها در بار نامی چقدر است؟ بر اساس محاسبات ISO 281، عمر L10 یاتاقانهای مخروطی بهکاررفته در گیربکسهای ۹۰ درجه ما، در بار نامی و دور استاندارد، حداقل ۲۰٬۰۰۰ ساعت کاری است. با روغنکاری صحیح و عدم اضافهبار، این رقم به ۳۰٬۰۰۰ ساعت نیز میرسد.
۵. آیا امکان سفارش شفت خروجی سفارشی وجود دارد؟ بله. شما میتوانید شفت خروجی را بهصورت هالو شفت (با خار داخلی)، شفتدار یکطرفه یا دوطرفه، و حتی با فلنج اتصال سفارشی درخواست دهید. زمان تحویل مدلهای سفارشی ۱۰ تا ۱۵ روز کاری است.
جمعبندی و اقدام به عمل
علبة التروس ۹۰ الصف راهحل مهندسی دقیق و فشردهای برای تغییر جهت انتقال قدرت بدون افت گشتاور است؛ چه در خطوط نورد فولاد، چه در نوار نقالههای معدن و چه در میکسرهای صنایع غذایی. با راندمان تا ۹۶٪، گشتاور تا ۱۲٬۰۰۰ نیوتنمتر و گارانتی ۲۴ ماهه، شما سرمایهگذاری مطمئنی برای سالها تولید بیوقفه انجام میدهید.
همین حالا مدل موردنیاز خود را انتخاب کنید:
🔹 استعلام قیمت لحظهای و مشاوره رایگان: فرم زیر را تکمیل کنید یا با شماره 09026657897 تماس بگیرید. مهندسین ما در کمتر از ۲ ساعت، مدل بهینه را بر اساس گشتاور، دور و شرایط محیطی شما پیشنهاد میدهند.
