رمح ألف شوكة مع الأخاديد العميقة أو اسپلاین أن جميع المواد الخارجي قد قطع ، إلخ. وسيتم تحديد. هذه الأخاديد العميقة ، إلخ. مفاتيح(خارهای) العمود الفقري تجعل هذه المحامل في. الثقوب ، إلخ. والعتاد تحميل أو بطانة الزوج وضعت خصيصا الزوج مع خطوط مهاوي تم تصميمها. الآن إسقاط علبة التروس هي واحدة من الشركات الناشطة في مجال التصميم والمبيعات أنواع التروس يمكن أن تكون. هذا Co. ، Ltd. هي المورد من مجموعة متنوعة من رمح ألف الشوك كان يمكن أن مصممي هذه الشركة ، وفي حالة اختيار نوع رمح ، خدد استشارة.
رمح ألف شوكة عنصري في تكوين الميكانيكية نقل عزم الدوران تنقل أعمدة التروس عزم الدوران عن طريق التزاوج مع ثقوب مسننة أو مكونات أخرى متوافقة تمنع الحركة في الاتجاهات الخارجة عن التكوين الخطي. يُعدّ تآكل السطح والتآكل الكيميائي وكسر الأسنان والفشل الناتج عن الإجهاد من أكثر أنماط الفشل شيوعًا المرتبطة بوصلات التروس.

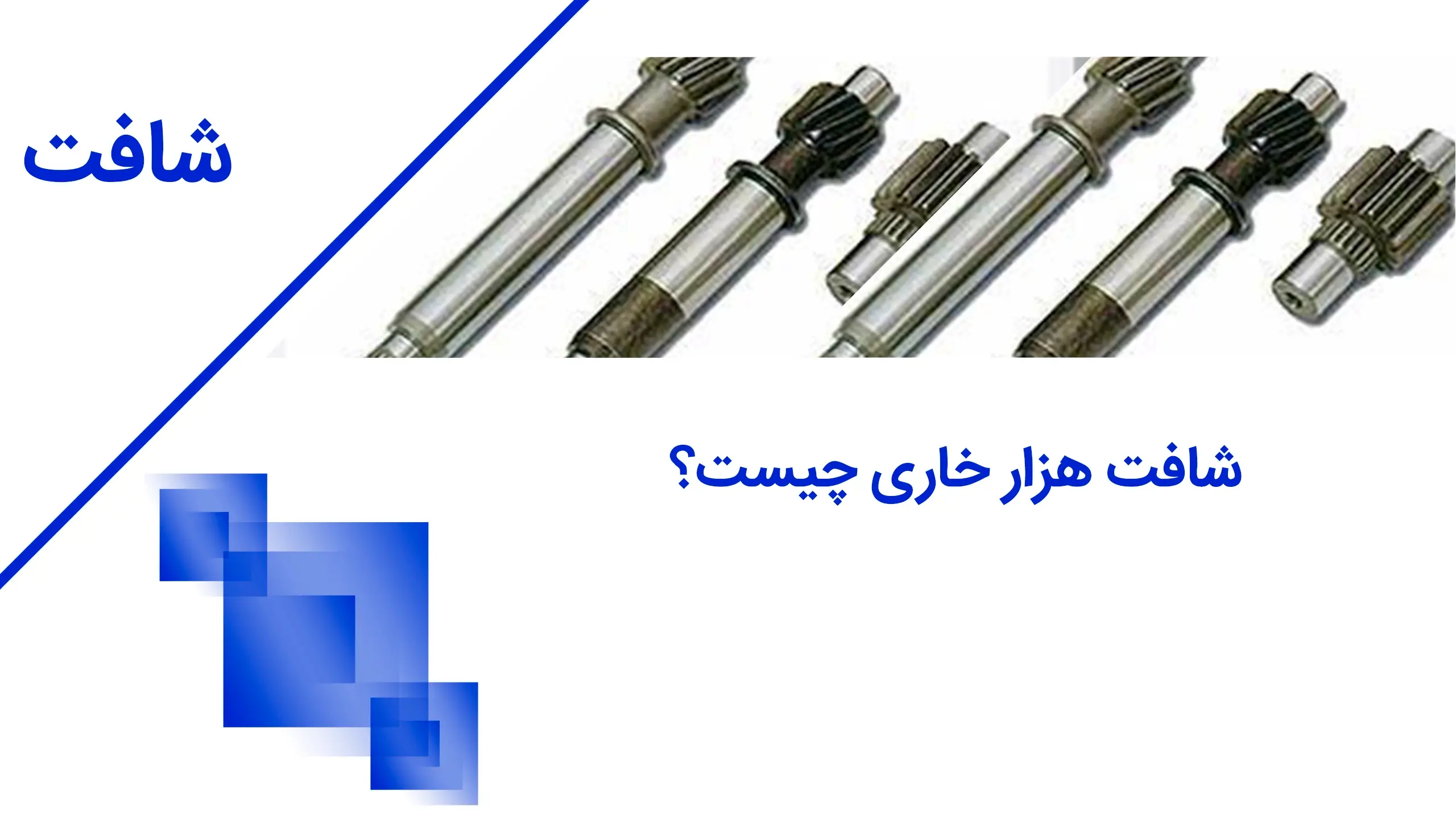

إدخال رمح ألف شوكة
رمح ألف شوكة يعني ؟
رمح ألف شوكة عمود ذو أسنان موزعة بانتظام حوله، وغالبًا ما تكون موازية لمحور دوران العمود. يمكن أن تكون هذه الأسنان مستقيمة أو زاوية أو حلزونية. ألف الشوك شظايا هي تلك القوة من خلال هذه الخطوة ، رمح الدورية مخدد حملها. منذ رمح ، ألف شوكة., السلطة المعنية مع الأسطح دنت إلى بعضها البعض لتمرير ما يصل. القدرة على نقل حمولة توازن أفضل من السحابات مثل مسامير, دبابيس, الخ. أو مفاتيح ميكانيكية قفل لها.
ما هي أنواع التروس المسننة؟ أنواع أعمدة التروس المسننة ماذا ؟
رمح ، ألف شوكة استنادا إلى شكل واضح لديها مجموعة متنوعة من الاحتياجات المختلفة. اسپلاین تُعدّ الوصلات المربعة (ذات الأسطح الجانبية ذات الأخاديد الخطية والمتوازية)، والوصلات الحلزونية (ذات الأسنان المتعرجة المرتبة بشكل دائري)، والوصلات الكروية (التي تُنتج حركة خطية عن طريق دحرجة كرات فولاذية موضوعة في أخاديد) أنواعًا من الوصلات. وتُستخدم الوصلات القادرة على نقل عزم دوران كبير في آليات مختلفة مثل علب تروس السيارات وآلات الدرفلة عالية السرعة. أعمدة المروحةمعدات النقل وآلات التشغيل. تتوفر مجموعة واسعة من أنواع وأشكال هذا المنتج في علبة التروس الصناعية لشركة راها لعلب التروس. شراء علب التروس الصناعية مع رهاگیربکس الاتصال.
اسپلاین يمكن تقسيمها إلى مجموعتين اسپلاین ثابتة ومرنة وينقسم أيضا. اسپلاین ثابتة ، كما يوحي الاسم المشترك هو محور لا يتحرك ، مثل التروس, مغرية, في. عجلات التوربينات ، إلخ. في المقابل ، اسپلاین مرنة محورية ، لغزند و في الغالب عرقي وصلات, مهاوي استخدام الحجم المناسب اسپلاین ثابتة, عزم الدوران الكثير للقيام لا تعمل.
مصطلح "اسپلاین" هو مصطلح عام لجميع ملامح ويمكن اسپلاین على أساس شكل الشريط الجانبي إلى مجموعتين الانقسام.
- اسپلاین التوازي أو على التوالي
- اسپلاین تحريف أو اینولوت
اسپلاین المباشر يعني ؟
اسپلاین التوازي أو على التوالي يتميز هذا النوع من الأعمدة بأسنان مستقيمة ومتوازية. ووفقًا لمعايير مختلفة، يتراوح عدد الأسنان في هذا النوع من الأعمدة بين 4 و12 سنًا. يستطيع هذا النوع من الأعمدة نقل عزم دوران أكبر مقارنةً بالصواميل والأسنان الحلزونية، وذلك لأن سماكة أسنانه تتفاوت من القطر الصغير إلى القطر الكبير للملف الجانبي. مع ذلك، قد يتعرض هذا النوع من الأعمدة للكسر نتيجة الإجهاد الناتج عن تركيز الضغط عند أطراف الأسنان. رمح علبة التروس مباشرة ماذا ؟ الحصول على دراية به انقر فوق.
بطبيعة الحال, الخ. اسپلاین مباشر بسبب وجود من الجانبين ، على التوالي ، إلخ. عدم القدرة على مركزية يمكن أن يكون. ولذلك يضطر إلى القطر الرئيسية والفرعية الاعتماد لم تفهم مقصدي من السيطرة المركزية. بسبب شكل سلس ومستقيم ، فقط خط الاتصال هناك ، و من الواضح بعد فترة ارتداء تحدث.
اسپلاین اینولوت
رمح ألف شوكة اینولوت أو بعبارة أخرى ، اسپلاین اینولوتتُعدّ الوصلات الحلزونية شائعة جدًا، وهي تُشبه إلى حد كبير أسنان التروس الحلزونية الداخلية والخارجية. تتميز هذه الأنواع من الأعمدة بقوة أكبر نظرًا لانخفاض معاملات تركيز الإجهاد فيها، وجودة سطحها الأفضل مقارنةً بالوصلات المتوازية. يُمكن إنتاج الوصلات الحلزونية باستخدام تقنيات تصنيع التروس. وعلى عكس الوصلات المتوازية أو المستقيمة، فإن هذا النوع من الوصلات قادر على التمركز الذاتي تحت الحمل. تُصنّع الوصلات الحلزونية بزوايا ضغط تبلغ 30 درجة، و37.5 درجة، و45 درجة، ويمكن أن تحتوي على ما بين 60 و100 وصلة وفقًا للمعيار الوطني الأمريكي. يُمكن تركيب الوصلات الحلزونية من الجانب أو من القطر. رمح معرفة المزيد.
تصميم رمح ألف شوكة
من أجل حساب قوة اسپلاین خلال تصميم اسپلاین والأسنان رمحإلى تقييم مدى ملاءمة إن قوة مشتركة اسپلاینالـ التوتر التي لابد من النظر فيها.هذه التوترات تشمل إجهاد القص في رمح اسپلاین., وإجهاد القص الأسنان اسپلاین والتوتر ، قوة ضاغطة ، دنت اسپلاین هي.
تطبيق رمح ، ألف شوكة
على الرغم من أن رمح ألف شوكة مماثلة والعتاد يمكن أن يكون ، ولكن هذا رمح فقط لنقل عزم الدوران و تدور على نفس المحور هي المستخدمة. إن عناصر من انتقال الميكانيكية ، مثل صندوق دودة والعتاد, والتروس البكرات في تصميم وتصنيع الجمعية (DFMA) ، والحاجة إلى رمح ، رمح ألف شوكة تستخدم. إذا لأغراض الأداء ، مثل سرعة المخفض ، القابض ، إلخ. أن يكون محوري الحركة النسبية عنصر انتقال الميكانيكية من المرجح أن تكون هناك حاجة أيضا ، رمح ألف شوكة تستخدم.بالإضافة إلى ذلك, عندما نقل عزم الدوران العالية المطلوبة ، إلخ. يمكن أن ينظر إليه من رمح ألف شوكة المستخدمة.
الاتصال اسپلاین إذا كان ذلك مناسبا, نقل عزم الدوران آمنة عالية جدا ، المسافة الأدنى رد فعل توفر. وبالإضافة إلى ذلك ، فإن جيدة بين مكونات أزواج الصوت الخ. التآكل منخفضة قوات محوري منخفضة أيضا من نتائج الاتصال هو حق.
شراء هذا المنتج والحصول على استشارة مجانية مع القسم تصميم علبة التروس الصناعية المصممين و كفاءة الشركة تخلت عن علبة التروس في اللمس.
علبة تروس ذات ألف شعاع (وصلة آمنة لعزوم الدوران العالية)
في الصناعة، عندما يتعلق الأمر بنقل قوى هائلة، فإن الوصلات التقليدية مثل "مجاري المفاتيح" ليست دائمًا الحل الأمثل. في علب التروس الصناعية الثقيلة، حيث يُراد نقل عزم دوران خرج محرك كهربائي قوي إلى عمود إدخال علبة التروس دون أدنى فقد أو انزلاق، نلجأ إلى عمود تروس علبة التروس نحن بحاجة.
علبة التروس ذات الألف شعاع عبارة عن عمود ذي نمط منتظم من الأسنان الطولية المصنعة بدقة على سطحه. تتعشق هذه الأسنان بدقة مع الأخاديد الداخلية للجزء المقابل (مثل محور الإخراج أو وصلة التوصيل). على عكس الوصلات أحادية الشعاع التي تركز كل الإجهاد على نقطة واحدة، فإن علبة التروس ذات الألف شعاع توزع الإجهاد الناتج عن عزم الدوران على جميع الأسنان (مثل 10 أو 20 أو أكثر).
توفر هذه الميزة ميزتين حيويتين في علب التروس الصناعية:
- مقاومة أحمال الصدمات: في الأجهزة مثل الكسارات أو الخلاطات حيث تحدث صدمات مفاجئة، تمنع ألف نتوءة العمود من الانقطاع.
- محاذاة دقيقة (توسيط): يُحافظ تصميم الألف شعاع على مركزية العمود ويُقلل من التذبذب أو الاهتزاز عند السرعات العالية (وهو السبب الرئيسي لتلف علب التروس الصناعية). غالبًا ما يُرى هذا النوع من الوصلات عند مدخل المضخات الهيدروليكية المتصلة بعلب التروس أو أعمدة نقل الحركة الصناعية.
الجدول القياسي لألف شوكة (التعرف على الرموز الصناعية)
في عالم علب التروس الصناعية، لا وجود لما يُسمى "تقريبًا". يجب أن يتلاءم الترس الصغير مع محوره بدقة متناهية تصل إلى مستوى الميكرون. ولتحقيق هذه الدقة، تُصنع جميع التروس الصغيرة الصناعية وفقًا للمعايير العالمية (غالبًا الألمانية أو الأمريكية).
يُعدّ فهم هذه المعايير أمرًا بالغ الأهمية للمهندسين الميكانيكيين وفنيي الصيانة، إذ أن اختيار المعيار الخاطئ يؤدي إلى ارتخاء واهتزاز، وفي النهاية إلى انكسار العمود تحت الحمل. يوضح الجدول أدناه أهم المعايير المستخدمة في علب التروس الصناعية:
| الرمز القياسي (القياسي) | نوع الملف الشخصي (النوع) | زاوية الضغط | نوع التوسيط | الوضع في الصناعة |
| DIN 5480 | ملتوية | 30 درجة | تركيب الجناح | المعيار المرجعي الحالي (نقل الطاقة الأكثر دقة) |
| DIN 5482 | ملتوية | غير مؤكد (متغير) | جانب السن | قديم (لكنه متوفر على الأجهزة القديمة) |
| DIN 5481 | دندانارّهای (Serration) | 60 أو 55 درجة | القطر الخارجي | للأعمدة الرقيقة ذات الأسنان الدقيقة |
| ISO 14 (DIN 5462) | مستطيل / مسطح (مستقيم) | 0 درجة (متوازي) | القطر الداخلي | شائع في وحدات نقل الحركة وعلب التروس القديمة شديدة التحمل |
| ANSI B92.1 | ملتوية | 30 أو 37.5 أو 45 درجة | الجانب أو القطر | المعيار الرئيسي في أنظمة البوصة (الأمريكية) |
| ISO 4156 | ملتوية | 30 أو 45 درجة | جانب السن | النسخة الدولية والحديثة من معيار ANSI |
نصيحة فنية للشراء: عند طلب خزان سعة ألف برميل أو وصلة، لا يكفي أن تقول "ألف برميل" فقط. يجب عليك النوع القياسي (على سبيل المثال، DIN 5480)، عدد الأسنان (Z) و الوحدة (م) حدد بدقة.
