الوصف

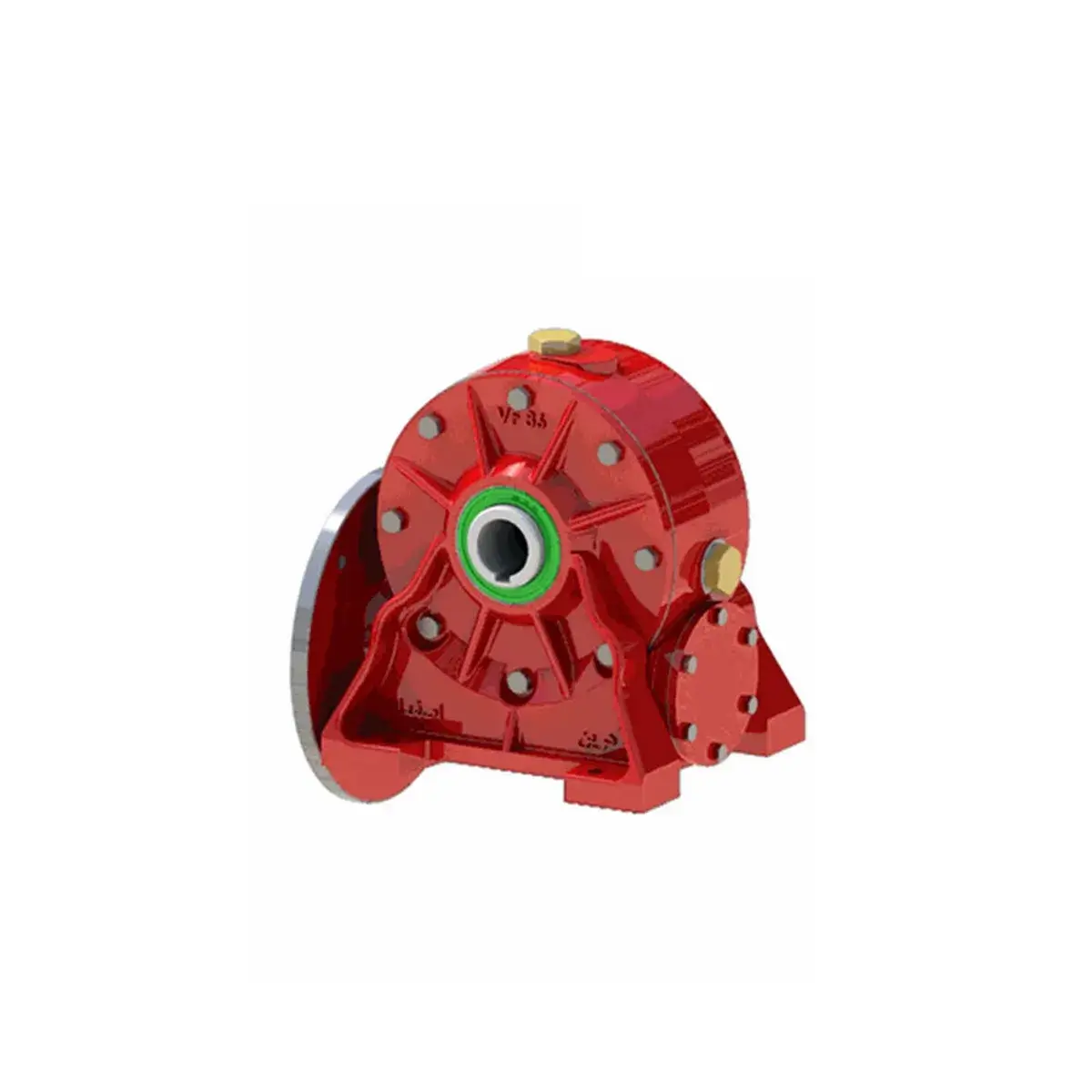

علبة التروس, حلزونية MVF العادي شاکرین حجم 110 التي تنتجها الشركة شاکرین علبة التروس ، أصفهان ، إيران. لشراء علبة التروس شاکرین الحصول على اتصال معنا.
رها قيربوكس بصفتنا الوكيل المتخصص لمنتجات شاكرين، گیربکس حلزونی MVF نرمال سایز 110 را برای صنایع نیمهسنگین و کاربردهایی که به استحکام بالاتر و تحمل بار ضربهای نیاز دارند عرضه میکند. این گیربکس در محبوبترین سایز خانواده حلزونی شاکرین (سایز 110) اما با کیفیت ساخت MVF، گزینهای ایدهآل برای محیطهای کاری سختتر مانند معادن کوچک، خردکنها و صنایع بازیافت است.
المواصفات التقنية, علب تروس حلزونية MVF العادي شاکرین حجم 110
| المعلمة | القيمة / التوضيح |
|---|---|
| نوع علبة التروس | MVF (سری گیربکسهای حلزونی جعبهای – نسخه سنگین/صنعتی) |
| حجم علبة التروس | 110 (فاصله مرکزی 110 میلیمتر) |
| نوع علبة التروس الصناعية | گیربکس حلزونی نرمال – جعبهای |
| نوع العتاد | حلزونی (Worm Gear) – گشتاور مناسب، خودقفل شوندگی |
| قطر رمح المدخلات ، | 28 مم |
| قطر رمح الإخراج | 40 میلیمتر |
| مادة الهيكل (الجسم) | چدن (Cast Iron) – ضخیمتر از سری VF معمولی |
| مادة عمود الدودة | فولاد آلیاژی درجه یک – سخت کاری سطحی 58-60 HRC |
| مادة التروس الدودية | برنز فسفردار درجه یک (تحمل بارهای ضربهای) |
| نوع مانع التسرب | رادیال سیل صنعتی + لابیرنت دوبل (تقویت شده) |
| نسبة التخفيض | 1:5 تا 1:100 (دامنه گسترده) |
| زاوية الخروج | بزاوية 90 درجة بالنسبة للمدخل |
| خاصية القفل الذاتي | دارد (در نسبتهای بالای 1:40) |
| وزن محموله | 34 کیلوگرم |
| توان مجاز ورودی (تقریبی) | 2.5 تا 4 اسب بخار (بالاتر از VF) |
| گشتاور خروجی اسمی (تقریبی) | 180 تا 400 نیوتنمتر (بالاتر از VF) |
تفاوت MVF سایز 110 با VF سایز 110
| معايير | MVF 110 | VF 110 | توصية للعميل |
|---|---|---|---|
| نوع علبة التروس | MVF (سری سنگین) | VF (سری استاندارد) | MVF استحکام بالاتر |
| پوسته بدنه | ضخیمتر و مستحکمتر | القياسية | اگر دستگاه لرزش دارد → MVF |
| القدرة المسموح بها | 2.5-4 اسب | 2-3.5 اسب | اگر موتور 3.5-4 اسب دارید → MVF |
| عزم الدوران الناتج | 180-400 Nm | 150-350 Nm | اگر بار سنگینتر دارید → MVF |
| تحمل بار ضربهای | ممتاز | جيد | برای محیطهای سخت → MVF |
| السعر | گرانتر (حدود 15%) | أكثر اقتصادية | اگر بودجه محدود → VF |
| التطبيق الرئيسي | خردکنها، معادن کوچک، صنایع سخت | صنایع غذایی، بستهبندی، سبک | MVF برای شرایط سخت |
جایگاه MVF سایز 110 در خانواده
| مقاس | المسافة المركزية | رمح المدخلات ، | رمح الإخراج | الوزن | القدرة المسموح بها | عزم الدوران |
|---|---|---|---|---|---|---|
| MVF 90 | 90 ملم | ~24mm | ~32mm | ~25kg | ~2-3 حصان | ~100-250 Nm |
| MVF 110 | 110 ملم | 28mm | 40mm | 34kg | 2.5-4 HP | 180-400 Nm |
| MVF 130 | 130mm | 28-38mm | 45mm | 52kg | 3.5-5 HP | 250-550 Nm |
کاربردهای اصلی گیربکس حلزونی MVF سایز 110 شاکرین
| صناعة | المعدات المتصلة | دلیل انتخاب MVF (نه VF) |
|---|---|---|
| بازیافت (سبک) | خردکن پلاستیک کوچک، خردکن کاغذ، شردر سبک | تحمل بارهای ضربهای هنگام خرد شدن |
| معدن (خیلی کوچک) | نوار نقاله معدن (طول 30-50 متر)، فیدر سنگی سبک | استحکام بالاتر در محیط غبارآلود |
| صنایع غذایی نیمهسنگین | میکسر خمیر 80-100 کیلوگرمی، میکسر مواد ساینده | قدرت بیشتر در همان سایز |
| الخرسانة والبناء | میکسر بتن 300 لیتری، بلوکزن کوچک | گشتاور راهاندازی بالاتر |
| جرثقیل و بالابر | بالابرهای 200-300 کیلوگرمی | ضریب اطمینان بالاتر برای ایمنی |
| الصناعة الكيميائية | همزن مخازن 2-3 مترمکعبی، میکسر مواد خورنده | آببندی قویتر + پوسته مقاوم |
| آسیابها | آسیاب چکشی خیلی کوچک، آسیاب ادویه | تحمل لرزش و بارهای نامنظم |
| دروازههای سنگین | اپراتور درب صنعتی سنگین، کرکره برقی بزرگ | خودقفل شوندگی + استحکام بیشتر |
مزایای MVF سایز 110 نسبت به VF سایز 110
| الرقم | ميزة | تفسير |
|---|---|---|
| 1 | وزن یکسان (34 کیلوگرم) | استحکام بیشتر بدون افزایش وزن |
| 2 | قوة مسموح بها أكبر (تصل إلى 4 أحصنة) | امکان استفاده با موتورهای حداکثر توان |
| 3 | عزم دوران أعلى (يصل إلى 400 نيوتن متر) | للأحمال الأثقل من نفس الحجم |
| 4 | تحمل بار ضربهای بالاتر | پوسته ضخیمتر + دنده برنزی درجه یک |
| 5 | عمر مفید بیشتر در شرایط سخت | أكثر بنسبة 25% تقريبًا من VF |
| 6 | ضریب اطمینان بالاتر | تصميم بمعامل أمان 1.8 |
| 7 | آببندی قویتر | مناسب برای محیطهای غبارآلود و مرطوب |
| 8 | القدرة على التركيب في البيئات القاسية | المناجم الصغيرة، الكسارات، صناعات إعادة التدوير |
جدول عزم الدوران الناتج بناءً على نسبة التخفيض (حجم MVF 110)
| نسبة التخفيض | دور خروجی (rpm) با ورودی 1500rpm | گشتاور خروجی (Nm) – تخمینی | تفاوت با VF |
|---|---|---|---|
| 1:10 | 150 | ~180-210 | +10-15% |
| 1:15 | 100 | ~220-260 | +10-15% |
| 1:20 | 75 | ~260-310 | +10-15% |
| 1:30 | 50 | ~310-360 | +10-15% |
| 1:40 | 37.5 | ~360-390 | +10-15% |
| 1:50 | 30 | ~390-400 (كحد أقصى) | +10-15% |
خاصية القفل الذاتي في مقاس MVF 110
| نسبة التخفيض | وضعیت خودقفل شوندگی | کاربرد ایمنی |
|---|---|---|
| من 1:5 إلى 1:15 | لينوفو | کاربردهای چرخش آزاد |
| من 1:20 إلى 1:30 | ممکن است | استعلام لازم از شرکت رهاگیربکس |
| من 1:40 إلى 1:100 | نعم | آمن لرفع أوزان تتراوح بين 200 و 300 كجم |
نصيحة للسلامة: في تطبيقات الرفع التي تتجاوز أحمالها 200 كجم، حتى مع نظام القفل الذاتي MVF، فإن استخدام ترمز کمکی الکترومکانیکی مُستَحسَن.
دليل الاختيار: MVF 110 أم VF 110؟
| شروطك | گزینه مناسب | تفسير |
|---|---|---|
| بيئة عمل نظيفة (صناعة الأغذية، التعبئة والتغليف) | VF 110 | کافی است و قیمت مناسبتری دارد |
| بيئة متربة أو رطبة | MVF 110 | آببندی قویتر |
| الحمل الصدمي والاهتزاز (كسارة خفيفة) | MVF 110 | تحمل ضربه و شوک بالاتر |
| کار مداوم 24 ساعته | MVF 110 | ضریب اطمینان بالاتر |
| محرك بقوة 2-3 حصان | VF 110 | MVF اضافه است |
| محرك بقوة 3.5-4 حصان | MVF 110 | VF برای این توان طراحی نشده است |
| بودجه محدود | VF 110 | تكلفة MVF تزيد بنحو 15% |
| ایمنی بالابر اولویت اول است | MVF 110 | ضریب اطمینان بالاتر |
دليل طلب علبة تروس دودة MVF، الحجم العادي 110
| الرقم | المعلمة | مقدار پیشنهادی |
|---|---|---|
| 1 | نسبة التخفيض المطلوبة | 1:10 / 1:15 / 1:20 / 1:30 / 1:40 / 1:50 |
| 2 | قوة المحرك المدخلة (حصان) | 2.5 – 4 خيول |
| 3 | سرعة دوران المخرج الدقيقة المطلوبة (rpm) | با توجه به خط تولید |
| 4 | عزم الحمل (نيوتن متر) | الحد الأقصى 400 نيوتن متر |
| 5 | هل تحتاج إلى قفل ذاتي؟ | نعم / لا |
| 6 | الظروف البيئية | غبار، رطوبت، ضربه، لرزش |
| 7 | نوع التثبيت (Mounting) | قاعدة / شفة / مثبت على الحائط |
| 8 | الطلب النهائي | كسارة، مصعد، خلاط صناعي، منجم صغير |
نصائح صيانة علبة تروس دودة MVF مقاس 110
| فعل | الفترة الزمنية | تفسير |
|---|---|---|
| تغيير زيت علبة التروس | كل 6-12 شهرًا | روغن صنعتی EP 220 – حجم ~1.5-2 لیتر |
| آزمایش آنالیز روغن | كل 12 شهرًا | تشخیص زودهنگام سایش دندهها |
| بازرسی دنده برنزی از نظر سایش | كل 12 شهرًا | سایش طبیعی – در MVF کمتر است |
| فحص مانع التسرب للتأكد من عدم وجود تسريبات | كل 3 أشهر | محیطهای سخت نیازمند دقت بیشتر |
| قياس درجة حرارة الجسم | الشهري | دمای بالای 85 درجه هشدار |
| فحص ارتخاء عمود الإخراج | كل ستة أشهر | لقی مجاز کمتر از 0.06 میلیمتر |
| بازرسی تراز کوپلینگ با موتور | كل ستة أشهر | عدم تراز باعث شکستن شفت ورودی 28mm میشود |
الخلاصة: لمن يناسب جهاز MVF 110؟
| نوع العميل | سبب اختيار MVF 110 |
|---|---|
| وحدات إعادة التدوير وآلات التقطيع الصغيرة | قدرة تحمل الصدمات + الوزن 34 كجم |
| مناجم صغيرة جداً وورش تعدين | استحکام بالاتر در محیط غبارآلود |
| صنایع غذایی نیمهسنگین | خلاطات بوزن 80-100 كجم بقوة 3.5-4 حصان |
| مصنعي الكتل الخفيفة | عزم بدء التشغيل أعلى من VF |
| بالابرهای 200-300 کیلوگرمی | قفل ذاتي + موثوقية أعلى |
| مصانع ذات بيئات عمل قاسية | يُعد MVF بديلاً أكثر أمانًا من VF |
لعرض علبة التروس, حلزونية VF العادي شاکرین حجم 62 إلى الصفحة ، انظر.
