الكهربائية علبة التروس الثور هلیکال خياطة نموذج K127

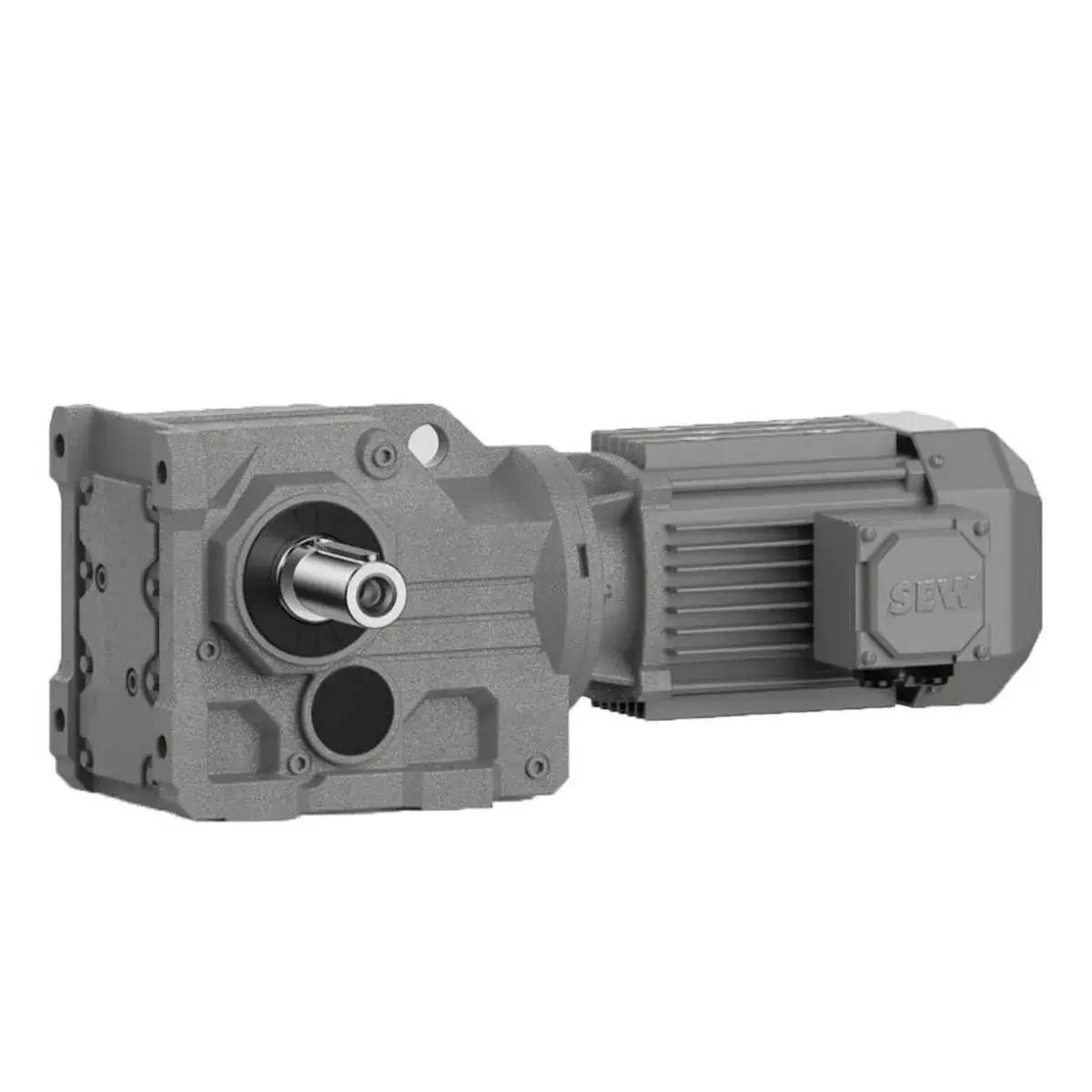

تتربع علبة التروس الحلزونية المخروطية K127 على قمة عائلة علب التروس SEW-Eurodrive، وهي من أكبر وأقوى علب التروس في هذه السلسلة. تلبي هذه العلبة احتياجات التطبيقات التي تتطلب عزم دوران يصل إلى 13000 نيوتن متر وقدرة تصل إلى 90 كيلوواط بتصميم بزاوية قائمة 90 درجة. تُعدّ K127 علامة فارقة في عائلة K، إذ تسبق علب التروس العملاقة K157 (بعزم دوران 20000 نيوتن متر) وK167/K187. في هذه المقالة، سنستعرض المواصفات الفنية التفصيلية، وقدرات عزم الدوران، والنسخة المُخصصة للمُحرك (KM127/KAM127)، والمتطلبات الخاصة بالمنشآت الكبيرة والتطبيقات الصناعية الشاقة.

مكانة طراز K127 في عائلة سلسلة K

سلسلة K في منتجات SEW-Eurodrive علبة التروس وعاء حلزوني بفضل مخرج بزاوية 90 درجة، تم تصميم هذه العائلة للتطبيقات التي يجب أن تكون فيها محاور الإدخال والإخراج متعامدة مع بعضها البعض، وهي ميزة بالغة الأهمية في المساحات الضيقة والتصاميم الصناعية المدمجة.

نموذج K127 يُعد هذا الحجم من بين أكبر الأحجام في هذه المجموعة. ووفقًا للجداول الفنية لشركة SEW، تشمل أحجام سلسلة K ما يلي: 37، 47، 57، 67، 77، 87، 97، 107. 127157 و167 و187 هييعتبر الحجم 127 نقطة الدخول إلى فئة علب التروس شديدة التحمل، متقدماً على الأحجام الأكبر من نفس العائلة، K157 و K167/K187.

المواصفات الفنية الرئيسية لعلبة التروس K127

سعة عزم الدوران وقوة الإخراج

تندرج علبة التروس K127 ضمن فئة الطاقة فائقة التحمل، وتوفر واحدة من أعلى قدرات عزم الدوران بين علب التروس من سلسلة K:

نصيحة من خبير: بعزم دوران يبلغ 13000 نيوتن متر، يُعدّ محرك K127 قفزة نوعية تفوق محرك K107 (بعزم دوران 8000 نيوتن متر) بنحو 1.6 مرة، وتفوق محرك K97 (بعزم دوران 4300 نيوتن متر) بنحو 3 مرات. هذه الزيادة الملحوظة تجعل من K127 الخيار الأمثل لأثقل التطبيقات الصناعية التي تتطلب مخرجًا بزاوية قائمة..

مقارنة مع المنافسين: SEW K127 مقابل Motovario B163

لفهم الوضع التنافسي لـ K127 بشكل أفضل، من المفيد مقارنته بالنموذج المكافئ من علامة Motovario التجارية (B163).:

تحليل الخبراء: طراز SEW K127 من حيث الحمل الشعاعي المسموح به يتميز هذا المنتج بميزة كبيرة على منافسه الإيطالي (79200 نيوتن مقابل 65000 نيوتن)، وهو أمر بالغ الأهمية للتطبيقات الشاقة التي تتطلب تحمل قوى جانبية عالية (مثل سيور النقل العريضة والمصاعد الدلوية). كما يشير قطر عمود الإخراج الأكبر (110 مم مقابل 100 مم) إلى تصميم أكثر متانة لتحمل عزم الدوران العالي..

المواصفات البُعدية والفيزيائية

تصميم محرك تقليب متخصص (تصميم محرك التقليب - KM127 / KAM127)

من أبرز ميزات سلسلة K127 وجود همزن (Agitator Design) با نام‌های KM127 (شافت توپر) و KAM127 (شافت توخالی) است. این نسخه برای کاربردهای میکسر، همزن، اختلاط و خمیرکن در صنایع شیمیایی، غذایی، دارویی و تصفیه آب طراحی شده است.

نصيحة من خبير: تم تصميم محرك الخلط KM127/KAM127 خصيصًا للتطبيقات التي تتعرض فيها عمود الإخراج لأحمال شعاعية عالية (تصل إلى حوالي 135,000 نيوتن). وتُصادف هذه الأحمال عادةً في الخلاطات الصناعية الكبيرة ذات محركات الخلط الثقيلة والطويلة. كما يتوفر كخيار إضافي. تصميم البئر الجافة يُعد هذا الأمر بالغ الأهمية للصناعات التي يمكن أن تؤدي فيها حتى قطرة واحدة من تسرب الزيت إلى تلوث المنتج النهائي (مثل الصناعات الدوائية والغذائية والكيميائية الحساسة)..

تكوينات التثبيت واختلافات الطراز

أنواع طرازات سلسلة K127

تتوفر علبة التروس K127 بتكوينات متنوعة. ووفقًا للوثائق الفنية الصادرة عن شركة SEW، فإن الطرازات الرئيسية في هذه السلسلة هي::

موقعیت‌های نصب استاندارد (M1 تا M6)

حددت شركة SEW-Eurodrive ستة مواضع تثبيت قياسية من M1 إلى M6 لعلب تروس سلسلة K. يعتمد حجم الزيت المطلوب لطراز K127 بشكل كبير على موضع التثبيت، ويستند إلى وثائق SEW الرسمية كما يلي::

عناية متخصصة: حجم الزيت في الموضع M4 (تركيب رأسي مع عمود الدوران لأسفل) مع 52.0 لترًا يتميز هذا المنتج بأكبر حجم، إذ يزيد حجمه عن ضعف حجم المنتج في الموقع M1 (21.0 لترًا). هذا الفرق الكبير يُبرز الأهمية البالغة للتحقق من موقع التركيب قبل الطلب والتركيب..

هشدار تخصصی در مورد تغییر موقعیت نصب

بر اساس دفترچه راهنمای رسمی SEW-Eurodrive، يُحظر تغيير موضع تركيب وحدات التروس من سلسلة K دون استشارة شركة SEW. وإذا فعلت ذلك، فسيكون الضمان لاغياً.النص الرئيسي للدليل:

لا يجوز تغيير موضع التركيب إلا بعد التشاور المسبق مع شركة SEW-EURODRIVE. المعلومات الواردة على لوحة البيانات ملزمة. لا يسري إعلان المطابقة والضمان في حال تغيير موضع التركيب دون التشاور المسبق مع شركة SEW-EURODRIVE.

بالإضافة إلى ذلك، يتناول الدليل المخاطر بشكل خاص التحديد الزائد الثابت في النماذج الكبيرة مثل KA127/157B يشير هذا إلى أن هذا يحدث عندما يتم توصيل علبة التروس والمحرك بلوحة القدم في نفس الوقت..

نصائح الخبراء من شركة راها جيربوكس: نظراً لحجم الزيت الكبير في جهاز K127 (يصل إلى 52 لتراً في الوضع M4)، يجب إجراء أي تغيير في موضع التركيب بعد حسابات دقيقة وموافقة خبير. قد تؤدي الأخطاء في هذا الشأن إلى تلف المحامل، وتسرب كميات كبيرة من الزيت، وفي الحالات القصوى، إلى نشوب حرائق في البيئات الصناعية. كذلك، عند تركيب جهاز KA127، لا تقم بتوصيل علبة التروس والمحرك باللوحة الأساسية في نفس الوقت.يجب توصيل واحد فقط من هذين الاثنين.

روانکاری تخصصی

حجم الزيت يعتمد على موضع التركيب

كما ذكرنا في القسم السابق، يختلف حجم زيت K127 حسب موضع التركيب. من 21.0 إلى 52.0 لترًا إنه متغير.يوضح هذا الحجم الكبير (أكثر من 50 لترًا في وضع M4) الأهمية البالغة للتشحيم المناسب في هذا الحجم من علبة التروس.

الزيوت الموصى بها

نصائح الخبراء من شركة راها جيربوكس: نظراً لحجم الزيت الكبير في محرك K127 (يصل إلى 52 لتراً)، فإن استخدام زيت اصطناعي CLP HC 220 يُعدّ الزيت الاصطناعي بديلاً فعالاً من حيث التكلفة للزيت المعدني. ورغم أن سعره المبدئي أعلى، إلا أن عمره التشغيلي المضاعف (20,000 ساعة مقابل 10,000 ساعة) وقدرته على تحمل درجات حرارة أعلى (حتى 100 درجة مئوية دون تقليل فترة تغيير الزيت) يقللان بشكل ملحوظ من التكلفة الإجمالية للصيانة.

درجة الحماية والظروف البيئية

تتوفر علبة التروس من سلسلة K127 بدرجات حماية مختلفة:

درجة حرارة التشغيل المحيطة القياسية: تتراوح درجات الحرارة من -15 درجة مئوية إلى +40 درجة مئوية. في حال انخفاضها أو ارتفاعها، يلزم استشارة مختص. وقد سُجّلت حالات انخفاض درجات الحرارة المحيطة إلى -20 درجة مئوية..

قابلیت ضد انفجار (Explosion-Proof)

يمكن استخدام علبة التروس من سلسلة K127 في اتمسفرهای بالقوه انفجاری تم تصميم هذه الإصدارات وفقًا لمعايير ATEX/IECEx وتتضمن الميزات التالية::

مقارنة بين أحجام سلسلة K المختلفة

لفهم أفضل لمكانة K127 بين أحجام سلسلة K الأخرى، يوضح الجدول أدناه المواصفات الرئيسية.:

تحليل: يُعدّ المحرك K127، بعزم دوران يبلغ 13000 نيوتن متر ونطاق طاقة يتراوح بين 5.5 و90 كيلوواط، نقلة نوعية في سلسلة K. فقد شهد هذا المحرك زيادة في عزم الدوران بمقدار 1.6 ضعف مقارنةً بالمحرك K107، بالإضافة إلى زيادة في الطاقة القصوى من 45 إلى 90 كيلوواط، مما يجعله الخيار الأمثل لأثقل التطبيقات الصناعية التي تتطلب مخرجًا بزاوية قائمة. بعد المحرك K127، حققت الأحجام الأكبر (K157 وما فوق) قفزات نوعية أكبر، ولكن بأبعاد ووزن أكبر بكثير..

التطبيقات الصناعية الشائعة

بفضل عزم الدوران العالي للغاية (13000 نيوتن متر)، والتصميم بزاوية قائمة 90 درجة، والموثوقية العالية، يتم استخدام علبة التروس K127 في أثقل الصناعات:

الخلاصة ونصائح الخبراء

علبة تروس كهربائية حلزونية مخروطية موديل الخياطة K127 حل عالمي قياسي لنقل الطاقة لأثقل التطبيقات الصناعية، مصمم لـ أقصى عزم دوران، وزاوية خرج قائمة 90 درجة، وموثوقية استثنائية بفضل عزم دوران خرج يبلغ 13000 نيوتن متر، ونسبة تحويل واسعة من 8.68 إلى 146.07، وقطر عمود خرج يبلغ 110 مم، توفر علبة التروس هذه أداءً لا مثيل له في صناعات الأسمنت والصلب والتعدين والورق والمواد الكيميائية ومعالجة المياه.

النقاط الرئيسية لاختيار وصيانة K127:

الفريق التقني رها ناقل الحركة بفضل معرفتنا الكاملة بعلامة SEW-Eurodrive التجارية وإمكانية الوصول إلى بياناتها الأصلية، نحن على أتم الاستعداد لتقديم استشارات متخصصة لاختيار طراز K127 الأمثل بناءً على قدرة المحرك، ونسبة التحويل، ونوع عمود الإخراج (صلب أو مجوف مع أنظمة توصيل مختلفة مثل المفتاح، أو حلقة الانكماش، أو TorqLOC®، أو التوصيل المسنن)، وموضع التركيب (من M1 إلى M6)، ومستوى الحماية، والمتطلبات البيئية الخاصة بمصنعكم (بما في ذلك إصدار المحرك KM127/KAM127، والتصميم الجاف المزود بمستشعر تسرب، أو مقاومة الانفجار وفقًا لمعايير ATEX). كما يمكن لخبرائنا مساعدتكم في حساب الحمل الشعاعي بدقة، والتحقق من توافق الأبعاد مع المعدات الموجودة، وتقديم المشورة بشأن تجنب تجاوزات الطاقة الساكنة أثناء تركيب هذه العلب التروسية الكبيرة.
