علبة التروس مكعب سهند من السلسلة w الحجم-90

الوصف

گیربکس مکعبی سهند سری W سایز 90، یک جعبه دنده حلزونی با پوسته کتابی (مکعبی) از جنس آلومینیوم است که بر اساس استاندارد اروپایی NMRV طراحی شده است. این محصول کوچک‌ترین عضو خانواده سری W است که با وزن تنها 15 کیلوگرم، ابعاد جمع‌وجور و حداکثر گشتاور 440 نیوتن متر، دستگاه‌های سبک صنعتی، خطوط بسته‌بندی، تجهیزات آزمایشگاهی و نوار نقاله‌های کوچک ایده‌آل می‌باشد. سایز 90 به عنوان جانشینی برای سایزهای 86 و 110 (در کاربردهای سبک‌تر) طراحی شده و ترکیبی از قیمت اقتصادی، وزن پایین و انعطاف‌پذیری بالا در نصب را ارائه می‌دهد. رها گیربکس این محصول را با سه نوع ورودی (هالوشافت، نیم فلنج B14، فلنج بزرگ B5)، دو نوع خروجی (هالوشافت یا فلنج) و بازه نسبت تبدیل 7.5 تا 100 عرضه می‌کند.

---

جدول مشخصات فنی سری W سایز 90 در مقایسه با سایز 70 و 110

---

ویژگی‌های منحصربفرد سایز 90

وزن فوق‌العاده سبک (15 کیلوگرم)

با وجود حداکثر گشتاور 440 نیوتن متر، وزن این گیربکس تنها 15 کیلوگرم است. نسبت گشتاور به وزن حدود 29.3 نیوتن متر بر کیلوگرم (440÷15) که در کلاس خود بسیار عالی محسوب می‌شود. این وزن پایین به دلیل:

• پوسته آلومینیومی با ضخامت بهینه (8-10 میلیمتر)

• طراحی فشرده داخلی

• حذف مواد اضافی

این ویژگی برای نصب روی دستگاه‌های قابل حملالخ. ربات‌های صنعتی سبک و تجهیزات آزمایشگاهی حیاتی است.

پوسته آلومینیومی با کانال‌های خنک‌کننده پیشرفته

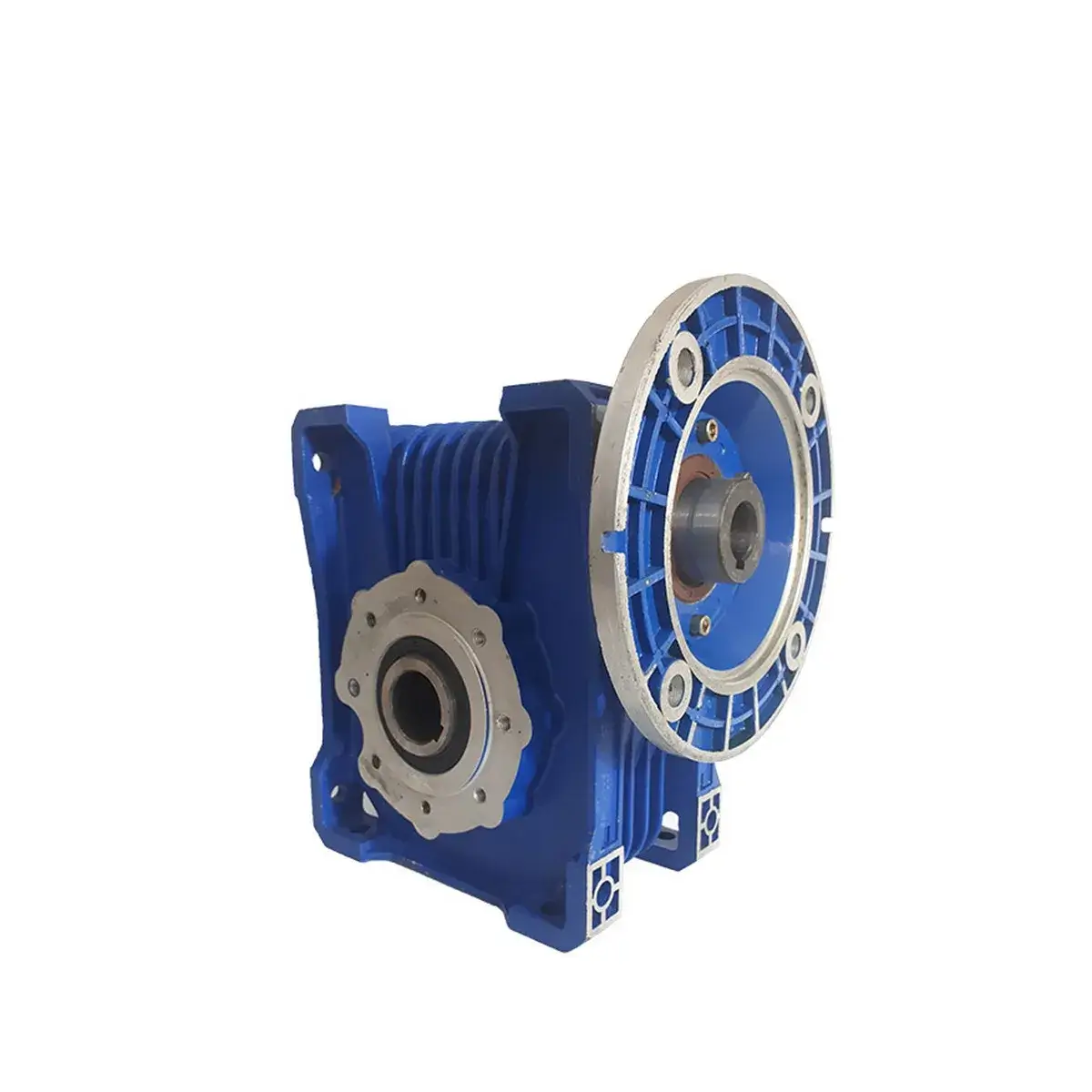

پوسته آلومینیومی سایز 90 دارای 12 کانال خنک‌کننده طولی (شیارهای V شکل) روی سطوح بالا و پایین است که سطح تماس با هوا را 35٪ افزایش می‌دهد. این طراحی باعث می‌شود گیربکس در توان اسمی خود، دمای کاری حدود 65-70 درجه داشته باشد (در مقابل 80-85 درجه برای پوسته ساده). در عکس محصول، این شیارهای موازی به وضوح قابل مشاهده است.

سه نوع ورودی (بیشترین انعطاف در بین سری W)

سایز 90 تنها سایزی است که هر سه نوع ورودی را با کیفیت یکسان پشتیبانی می‌کند:

يوصي قطرة علبة التروس: اگر موتور خود را جداگانه می‌خرید، نسخه فلنج بزرگ B5 (W90G) را سفارش دهید زیرا اتصال محکم‌تری دارد و گشتاور بالاتری را تحمل می‌کند.

خروجی دوگانه (هالوشافت یا فلنج)

سایز 90 در هر دو نوع خروجی تولید می‌شود:

• خروجی هالوشافت (W90H): قطر سوراخ 35 میلیمتر، طول 85 میلیمتر. مناسب برای عبور شفت دستگاه.

• خروجی فلنج (W90F): فلنج دایره‌ای با 6 سوراخ M8. مناسب برای اتصال مستقیم به دستگاه.

بازه نسبت تبدیل و عملکرد

سایز 90 در 12 نسبت تبدیل مختلف از 7.5 تا 100 تولید می‌شود. جدول زیر عملکرد در نسبت‌های کلیدی را نشان می‌دهد (موتور 1400 دور):

نکات کلیدی:

• عزم الدوران الأقصى 440 نیوتن متر در نسبت 80-100 قابل دستیابی است

• در نسبت‌های بالای 50، گیربکس کاملاً خودقفل شونده است

• با کاهش نسبت تبدیل، توان قابل انتقال افزایش می‌یابد (به دلیل حرارت کمتر)

کاربردهای تخصصی سایز 90

دستگاه‌های بسته‌بندی عمودی (Vertical Form Fill Seal)

دستگاه‌های بسته‌بندی عمودی که کیسه‌های پلاستیکی را از رول باز کرده، پر کرده و حرارت می‌دهند، به حرکت دقیق و نرم فیلم با سرعت متوسط (60-100 دور در خروجی) نیاز دارند. سایز 90 با نسبت 15-20 و موتور 2.2 کیلووات، خروجی 70-93 دور و گشتاور 110-140 نیوتن متر ارائه می‌دهد. وزن 15 کیلوگرمی آن به راحتی روی شاسی آلومینیومی دستگاه نصب می‌شود.

میکسرهای آزمایشگاهی (20 تا 50 لیتر)

میکسرهای پایلوت در صنایع دارویی و شیمیایی برای تولید نمونه‌های اولیه، به گشتاور 150-200 نیوتن متر و دور خروجی 30-50 نیاز دارند. سایز 90 با نسبت 30-40 و موتور 1.5 کیلووات، خروجی 35-47 دور و گشتاور 200-260 نیوتن متر ارائه می‌دهد. پوسته آلومینیومی در تماس با مواد شیمیایی (در صورت نشت) مقاومت قابل قبولی دارد.

کانوایرهای رولیکی در انبارهای خودکار (Automated Warehouses)

کانوایرهای رولیکی که جعبه‌های سبک (حداکثر 30 کیلوگرم) را با سرعت 0.5-1 متر بر ثانیه جابجا می‌کنند، به دور خروجی 60-100 و گشتاور 80-120 نیوتن متر نیاز دارند. سایز 90 با نسبت 15-20 و موتور 1.1 کیلووات گزینه ایده‌آلی است. خروجی هالوشافت آن اجازه می‌دهد شفت رولیک مستقیماً از داخل گیربکس عبور کند.

دستگاه‌های برش لیزر و پلاسما (میزهای XY)

میزهای XY در دستگاه‌های برش لیزر فلزات (برای جابجایی قطعه کار یا هد لیزر) به حرکت دقیق با لقی پایین و سرعت کنترل شده نیاز دارند. سایز 90 با نسبت 30-40 (دور خروجی 35-47) به همراه سروو موتور و اینورتر، دقت موقعیت‌دهی بسیار خوبی ارائه می‌دهد. وزن سبک آن باعث کاهش اینرسی سیستم می‌شود.

گزینه‌های نصب (تیپ‌های مختلف)

سری W سایز 90 در 5 تیپ اصلی بر اساس استاندارد NMRV تولید می‌شود:

توصية: برای نصب روی شاسی، تیپ N (پایه دار) را انتخاب کنید. برای اتصال مستقیم به دستگاه، تیپ F (فلنج خروجی) مناسب است.

نکات نصب و راه‌اندازی

نصب موتور (مطابق نوع ورودی انتخابی)

برای نسخه هالوشافت (W90):

• شفت موتور را داخل سوراخ 24 یا 28 میلیمتری بلغزانید

• پیچ‌های تنظیم (معمولاً 2 عدد M6) را با تورک 15 نیوتن متر ببندید

• چهار پیچ M8 فلنج موتور را روی فلنج ورودی گیربکس ببندید (تورک 25 نیوتن متر)

برای نسخه فلنج دار (W90F یا W90G):

• شفت موتور (توپر 24 یا 28 میلیمتر) را داخل کوپلینگ هالوشافت گیربکس قرار دهید

• کوپلینگ را با پیچ تنظیم محکم کنید

• فلنج موتور را مستقیماً روی فلنج گیربکس پیچ کنید (4 پیچ M8)

نصب بازوی واکنش گشتاور (نسخه خروجی هالوشافت)

اگر خروجی هالوشافت انتخاب کرده‌اید، حتماً یک بازوی فولادی به یکی از سطوح جانبی (که دارای 4 سوراخ M8 هستند) ببندید:

• طول بازوی پیشنهادی: 150 میلیمتر

• جنس: فولاد ST52 با ضخامت 10 میلیمتر

• تورک پیچ M8: 20 نیوتن متر

روغن‌کاری با حجم 1.2 لیتر

ظرفیت روغن سایز 90 حدود 1.2 لیتر است. نوع روغن:

• کار معمولی (نسبت‌های پایین تا 40): Shell Omala S4 WE 150 (ویسکوزیته 150)

• نسبت‌های بالا (50 تا 100): Shell Omala S4 WE 220 (ویسکوزیته 220) به دلیل حرارت بیشتر

الاستبدال الأولي: 500 ساعة. الاستبدال الثاني: كل 4000 ساعة أو مرة واحدة في السنة.

مزایا و معایب

مزايا

• وزن بسیار کم (15 کیلوگرم) ← نصب آسان، مناسب برای دستگاه‌های قابل حمل

• عالية المرونة ← 3 نوع ورودی، 2 نوع خروجی، 5 تیپ نصب

• قیمت اقتصادی ← نسبت به سایز 110 حدود 40٪ ارزان‌تر

• خنک‌کاری خوب ← کانال‌های خنک‌کننده پیشرفته

• محدوده گشتاور مناسب ← تا 440 نیوتن متر برای کاربردهای سبک و متوسط

معایب و محدودیت‌ها

• بدنه آلومینیومی ← مقاومت کمتر در برابر ضربه (در مقایسه با چدن)

• حداکثر توان محدود ← حداکثر 4 کیلووات (برای توان بالاتر به سایز 110 نیاز است)

• دمای محیط حداکثر 50 درجه ← غير مناسب للبيئات شديدة الحرارة (بالقرب من الفرن)

• عدم تحمل بار شعاعی بالا ← أقصى 300 نيوتن على مخرج ذي حافة

نصائح الصيانة

ارتفاع درجة الحرارة (أكثر من 85 درجة)

إذا تجاوزت درجة حرارة الغلاف 85 درجة أثناء التشغيل:

1. تحقق أولاً من مستوى الزيت (يجب ألا يكون منخفضاً).

2. إذا كان الزيت مناسبًا، فقم بقياس حمل الإدخال (قد يكون المحرك يسحب طاقة زائدة).

3. إذا كان الحمل طبيعيًا، فمن المحتمل أن تكون نسبة التحويل مرتفعة جدًا (كفاءة منخفضة).

4. الحل الدائم: قم بتركيب مروحة 12 فولت 80 مم على الهيكل (تدفق هواء 20 قدم مكعب في الدقيقة كافٍ)

أعراض فشل محددة للمقاس 90

• صوت صرير قادم من المدخل: محمل الإدخال (SKF 6204) جاف. استبدله أو قم بتشحيمه.

• تسرب الزيت من أسفل علبة التروس: حشية الباب العلوي مهترئة (مشكلة شائعة في الأغطية المصنوعة من الألومنيوم). استبدل الحشية بنوع من السيليكون.

• فائض الإنتاج: الحلقة البرونزية المُعدّلة الموجودة خلف محمل الإخراج متآكلة، ويجب استبدالها.

الأسئلة الشائعة (FAQ)

ما الفرق بين مقاس 90 من سلسلة W من Sahand وطراز Motovario NMRV 90؟

الأبعاد الكلية والمسافات بين مراكز الثقوب نفس الشيء تماماً (معيار NMRV). لذا يمكنك استخدام قواعد وحواف Motovario. الاختلافات:

• جنس چرخدنده: موتوفاريو مصنوع من برونز Sn14 (جودة أعلى)، ساهند مصنوع من برونز Sn12 أو نحاس

• دقت ریخته‌گری: يتميز Motovario بسطح أكثر نعومة وتفاوتات أفضل

• السعر: سعر سهند أرخص بنسبة تتراوح بين 50 و 60%.

• ضمان: موتو فاريو ٢٤ شهرًا، ساهند ٦ أشهر

ما هو معدل التحويل المناسب لي؟

يتم الحساب بناءً على عزم الدوران الناتج المطلوب: نسبة التحويل = سرعة دخل المحرك ÷ سرعة الخرج المطلوبةمثال: مع محرك بسرعة 1400 دورة في الدقيقة ومتطلبات خرج تبلغ 50 دورة في الدقيقة ← 1400 ÷ 50 = 28 (أقرب نسبة متاحة هي 30 إلى 1). إذا كنت بحاجة إلى عزم دوران: عزم الدوران الناتج ≈ (قوة المحرك × 9550 × الكفاءة) ÷ (سرعة الخرج)لإجراء حسابات دقيقة، استخدم برنامج اختيار علبة التروس.

هل يمكن استخدام المقاس 90 في بيئة رطبة (غسيل يومي)؟

الغلاف المصنوع من الألومنيوم مقاوم للرطوبة العادية ولكنه ليس مقاومًا لـ غسل مباشر بالماء والمنظف (على سبيل المثال، في صناعة الأغذية) لا تتمتع بمقاومة جيدة. في مثل هذه البيئة، ينبغي عليك:

1. اطلب نسخة مع طلاء إيبوكسي إضافي

2. استبدل موانع التسرب الخاصة بالمدخل والمخرج بنوع فيتون.

3. جفف جميع الأسطح المعدنية بعد كل غسلة.
   من الأفضل استخدام الحديد الزهر من سلسلة W (المقاس 110 وما فوق) في البيئات شديدة الرطوبة.

ما هي العلامات التجارية التي تتشابه معها قطع الغيار ذات المقاس 90؟

• المحامل: معيار SKF 6204 (للمدخلات) و6206 (للمخرجات) - يمكن استخدام أي علامة تجارية

• الأختام: الحجم 24×40×7 (مدخل) و35×52×7 (مخرج) — قياسي

• المعدات والتورم: حصريًا لدى سهند - فقط من شركة راحا جيربوكس أو سهند گیربکس متاح

• مسامير التثبيت: M8 بطول 25 مم — قياسي

ما هو العمر الافتراضي للحجم 90 في التشغيل المستمر لمدة 24 ساعة؟

مع التشحيم المناسب وحمل أقصى يبلغ 80% من الطاقة المقدرة:

• المحامل: 15000-20000 ساعة (حوالي 2-2.5 سنة من التشغيل المتواصل)

• معدات برونزية: 8000-12000 ساعة (حوالي 1-1.5 سنة)

• الأختام: 4000-6000 ساعة (حوالي 6-8 أشهر)
  يُنصح باستبدال المحامل والأختام بشكل وقائي كل سنتين. عادةً ما يكون استبدال التروس غير مجدٍ اقتصاديًا (يكلف حوالي 70% من تكلفة علبة تروس جديدة).
