الوصف

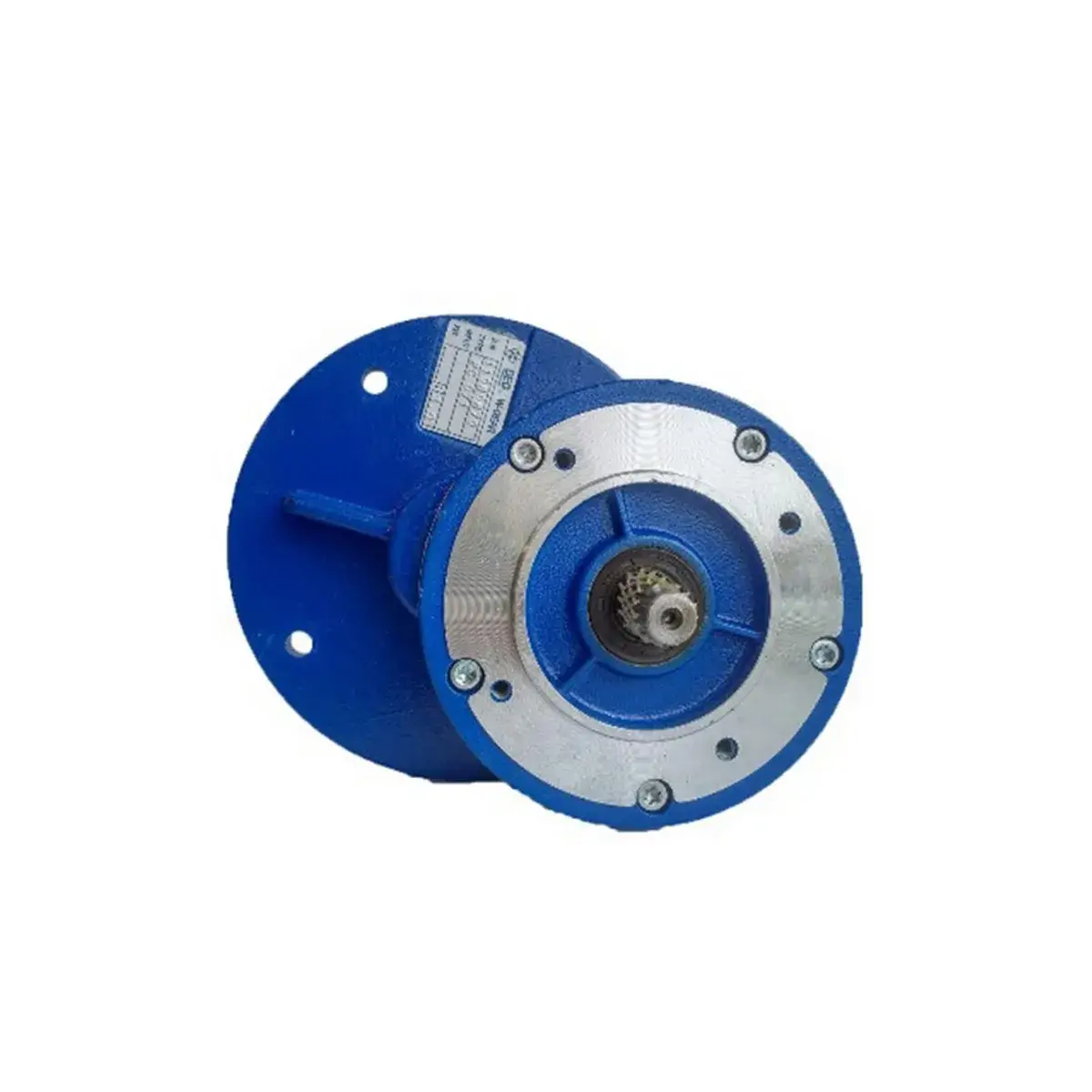

علبة تروس سلسلة PC 080 علبة تروس واحدة حلزوني خطوة واحدة بالتصميم معياري يتم تصنيعه من قبل شركات صينية (مثل ساي جيا، وشنغهاي يولونغ، وغيرها من الشركات المصنعة) وفقًا لمعيار PC (Power Compact). طراز PC 080 مع نسبة التحويل 1:3 إنها بالضبط علبة تروس مخفضة السرعة مع القدرة على تقليل سرعة الإدخال بمقدار الثلث وزيادة عزم الدوران الناتج بمقدار ثلاثة أضعاف (بما في ذلك الكفاءة). .
يتمثل الاستخدام الرئيسي لهذا المنتج في علبة تروس المرحلة الأولية بجانب علب التروس الحلزونية من سلسلة NMRV (أو سلسلة W). هذا المزيج علبة التروس هلیکال مع علبة تروس دودة، تتراوح نسبة التحويل القصوى من 1:100 إلى 1:300 الزيادات وهو أمر بالغ الأهمية للتطبيقات ذات السرعة المنخفضة للغاية (مثل الخلاطات الثقيلة جدًا أو خطوط الإنتاج البطيئة جدًا). تم تصميم علبة تروس هذا المنتج على النحو التالي: مستقل أو كما جزء من مجموعة كاملة (PC+NMRV) وهي توفر مستلزمات لمشاريع صناعية محددة.
جدول المواصفات الفنية لعلبة التروس PC 080 (نسبة 1:3)
| مميزة | القيمة / التوضيح |
|---|---|
| سلسلة | جهاز كمبيوتر (مرحلة ما قبل التضخيم المدمجة / الحلزونية) |
| سایز فریم | 080 |
| نوع علبة التروس | حلزوني – سن حلزوني |
| عدد الخطوات | مرحلة واحدة |
| نسبة التحويل (أنا) | 1:3 (أي بنسبة 3 إلى 1) |
| شفة المدخل | 80 B5 (قطر 200 مم) |
| فلنج خروجی | 100 B14 (قطر 160 مم) |
| مادة الجسم | سبائك الألومنيوم (صب القوالب) |
| قطر شافت ورودی (هالو) | 19 میلیمتر |
| قطر عمود الإخراج (القلاب) | 19 میلیمتر |
| أقصى عزم الدوران | يعتمد على العلامة التجارية (مصممة عادةً لقوة محرك تتراوح من 0.75 إلى 2.2 كيلو واط) |
| فئة الحماية | IP54/IP55 (نموذجي) |
| نطاق درجة حرارة التشغيل | من -25 إلى +40 درجة مئوية |
نصائح تصميمية رئيسية
تصميم معياري (حاسوب + جهاز الرنين المغناطيسي النووي)
أهم ميزة في علبة التروس هذه هي، بنية معيارية تم تصميم PC 080 ليتم تركيبه بسهولة مباشرة على شفة الإدخال لعلب التروس الحلزونية من سلسلة NMRV (المعروفة باسم سلسلة W أو MVF) دون الحاجة إلى أجزاء وسيطة. في هذا التكوين:
-
مدخل: يتم توصيل المحرك الكهربائي بجهاز الكمبيوتر 080.
-
مخرجات الحاسوب الشخصي: يتناسب عمود PC 080 (19 مم) مباشرة مع عمود الإدخال المجوف لعلبة التروس الدودية.
-
النتيجة النهائية: نسبة التحويل الإجمالية تساوي بضرب نسبة PC في النسبة الحلزونية (على سبيل المثال، 3 × 100 = 300).
كفاءة عالية
بفضل استخدام التروس الحلزونية بدلاً من التروس الدودية في هذه المرحلة، تتميز علبة تروس PC بكفاءة عالية جدًا في نقل الطاقة. تبلغ كفاءة مرحلة PC حوالي من 90 إلى 96 بالمائة است وهذا يقلل بشكل كبير من الحرارة الناتجة عن المجمع.
غلاف من الألومنيوم (مقاوم للصدأ)
غلاف علبة التروس هذه مصنوع من الألمنيوم المصبوب (ألومنيوم مصبوب) هذه المادة قوية بما يكفي للاستخدام مع القدرات المنخفضة والمتوسطة، وزن خفيف جداً يتميز بمقاومته للتآكل، ولن يصدأ في البيئات الصناعية الرطبة. وعادةً ما تحتوي أسطحه الخارجية على فتحات تهوية.
تطبيقات متخصصة
تعبئة وتغذية المواد المسحوقة (الجرعات)
في صناعات الأدوية والأغذية، تتطلب عملية خلط الإضافات بجرعات دقيقة سرعات منخفضة للغاية (من 1 إلى 5 دورات في الدقيقة). يوفر جهاز PC 080 المزود ببرغي مقاس 90 نسبة نهائية تبلغ 250:1 بسهولة.
معدات المختبر والتحليل (معدات المختبر)
الأجهزة التي تتطلب دورانًا هادئًا ومستمرًا للغاية للعمود أو المحرك (مثل محركات الخلط عالية اللزوجة). يُعدّ تقليل ضوضاء علبة التروس الحلزونية في هذه المعدات ميزة تنافسية.
خطوط السرعة البطيئة
في بعض العمليات الكيميائية (مثل تجفيف كعكات الترشيح) أو إنتاج الكابلات، يجب أن يبقى المنتج لفترة طويلة في منطقة محددة. يُستخدم PC 080 كـ مخفض الطاقة الأول يعمل.
كيفية الطلب (تفسير رمز الطلب)
استنادًا إلى الترميز القياسي لشركات مثل ساي جيا، يتم تفسير رمز الطلب الكامل على النحو التالي: PC 080-Y0.75-4-3.0-B5
-
جهاز الكمبيوتر الشخصي: سلسلة علب التروس (علبة تروس حلزونية للمرحلة الأولية).
-
080: حجم الإطار (حجم الجسم).
-
Y0.75: قوة المحرك ونوع التوصيل (في حالة الشراء كمجموعة).
-
3.0: نسبة التحويل (النسبة 1:3).
-
ب5: نوع شفة المدخل (شفة كبيرة للتوصيل المباشر).
الأسئلة الشائعة (FAQ)
ما الفرق بين علبة تروس الكمبيوتر الشخصي 080 وعلبة تروس الكمبيوتر الشخصي العادية؟
يشير PC 080 إلى حجم الإطار 80. الأحجام الأصغر في هذه المجموعة هي PC 063 و PC 071، والحجم الأكبر هو PC 090. كلما زاد حجم المحرك (مثل PC 090)، زادت قدرة تحمل عزم الدوران وقطر العمود. يقع PC 080 في منتصف هذا النطاق، وهو مناسب للمحركات التي تصل قدرتها إلى 2.2 كيلوواط.
هل يمكن استخدام علبة التروس هذه بدون تزييت؟
لا. على الرغم من أن الهيكل مصنوع من الألومنيوم، إلا أن هناك تروسًا معدنية داخل علبة التروس هذه. ولمنع تآكل الأسنان، فأنت بالتأكيد بحاجة إلى التشحيم الدائم (حمام الزيت). عادةً ما يتم إدراج حجم الزيت على لوحة بيانات علبة التروس.
كم مرة يجب تغيير الشحم أو الزيت؟
-
تشحيم: بفضل الكفاءة العالية والحرارة المنخفضة لـ PC 080، يتم تغيير الزيت كل 5000 إلى 8000 ساعة أو يكفي مرة واحدة في السنة.
-
التخزين طويل الأمد: إذا كانت علبة التروس متوقفة عن العمل لأكثر من 3 أشهر، فيجب طلاء أعمدة الإدخال والإخراج بشحم مقاوم للتآكل.
ملاحظة فنية حول تحرير علبة التروس: نادرًا ما يُشترى طراز PC 080 كمنتج نهائي. ويُستخدم غالبًا بالاشتراك مع نمرف 090 أو NMRV 110 إذا كان مشروعك يتطلب سرعة دوران منخفضة جدًا (أقل من 10 دورات في الدقيقة) مع عزم دوران عالٍ، فيرجى إخبار خبرائنا بمواصفات المحرك وعلبة التروس الدودية الأساسية حتى نسبة التحويل المجمعة (i_total) سنقوم بالحسابات نيابةً عنك.
انظر المزايا والمواصفات الفنية علبة التروس المسمار جاك الصينية في رهاگیربکس.
