سعر علبة تروس جوداختار يشير هذا المصطلح إلى مجموعة من علب التروس الصناعية التي تُركّب على الصمامات المصنّعة من قبل شركة جوداختار. وتتيح هذه العلب، التي هي في الغالب من نوع علب التروس الدودية، سهولة التحكم في الصمامات الصناعية الكبيرة، بما في ذلك صمامات الكرة والفراشة والبوابة.
تستخدم شركة جودختار، بصفتها أكبر مصنّع للصمامات الصناعية في إيران، علب تروس عالية الجودة في معداتها، قادرة على تحمّل عزم دوران عالٍ والعمل في ظروف صناعية قاسية. في هذه المقالة الشاملة، سنستعرض أنواع... علبة تروس تستخدم في معدات التدفئةسنقدم لكم المواصفات الفنية ودليل الشراء والأسعار الحالية. إذا كنتم ترغبون في شراء علبة تروس صناعية، يرجى التواصل مع شركة رها لعلب التروس.
جدول المحتويات
ما هو صندوق التروس؟
عندما من سعر علبة تروس جوداختار نتحدث هنا عن علب التروس المُثبّتة على الصمامات الصناعية للشركة، والمسؤولة عن نقل الطاقة وعزم الدوران اللازمين لفتح الصمامات وإغلاقها. تعمل هذه العلب كأجهزة تشغيل ميكانيكية للصمامات، مما يسمح بالتحكم في الصمامات الكبيرة بقوة يدوية أقل أو تلقائيًا.
لماذا تحتاج صمامات الغاز إلى علبة تروس؟
تتطلب صمامات الكرة الصناعية، المصنعة بأحجام كبيرة (من بوصتين إلى 42 بوصة وأكثر) وفئات ضغط عالية (من الفئة 150 إلى 2500)، عزم دوران كبير لعمليات الفتح والإغلاق. على سبيل المثال، يكاد يكون من المستحيل التحكم في صمام كرة من الفئة 900 مقاس 24 بوصة بدون علبة تروس يدويًا.
علبة تروس صمامات صناعية من خلال تقليل سرعة الإدخال وزيادة عزم الدوران الناتج، يسمح ذلك للمشغل بالتحكم بسهولة في صمام كبير عن طريق تدوير عجلة يدوية صغيرة.
أنواع علب التروس المستخدمة في صمامات جوداختار
بالنسبة لمعدات الغاز، تُستخدم علب تروس مختلفة حسب نوع الصمام وحجمه وفئة الضغط ونوع التطبيق:

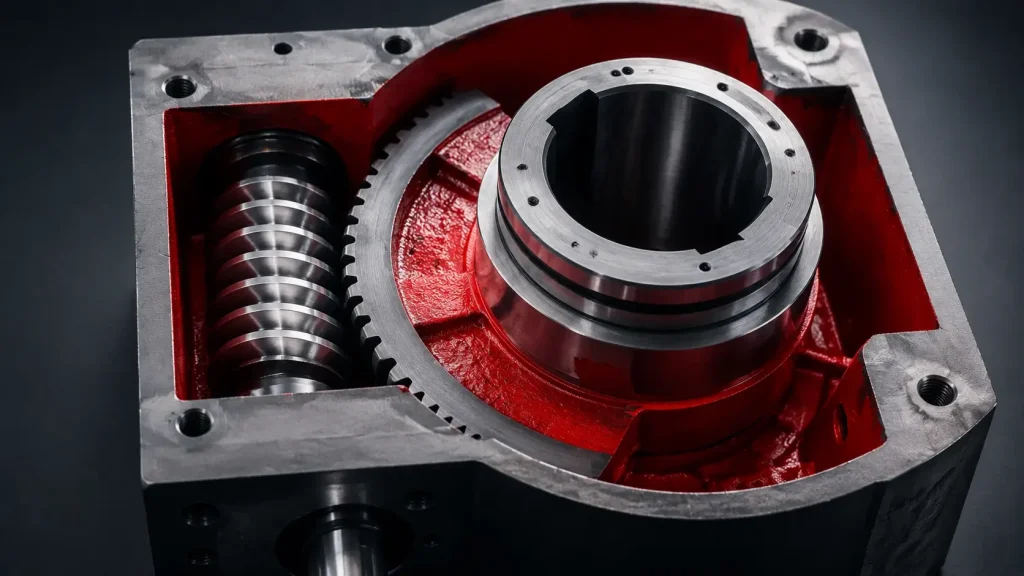

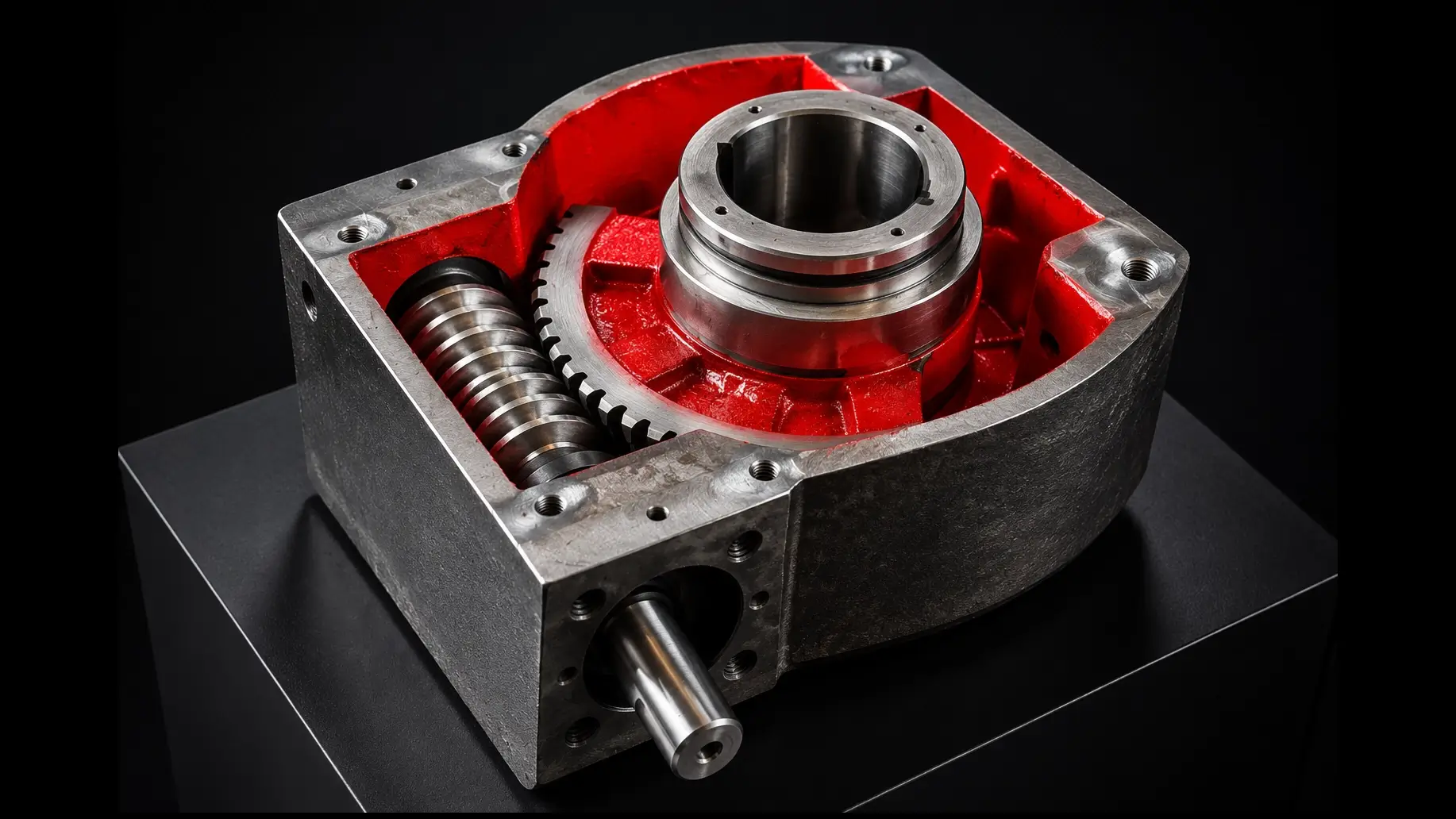

علبة تروس دودية (Worm Gearbox)
علبة التروس, حلزونية يُعدّ مُخفّض السرعة النوع الأكثر شيوعًا من علب التروس المستخدمة في الصمامات. وتُعتبر هذه العلب الخيار الأول للأسباب التالية:
- نسبة تحويل عالية: في مساحة صغيرة، تُحدث هذه التقنية انخفاضًا كبيرًا في حجم القطع المستديرة.
- قفل تلقائي: في كثير من الحالات، يبقى الصمام في نفس الوضع بعد التوقف.
- تشغيل سلس وهادئ: مناسب للبيئات الصناعية الحساسة
- دائم: مع الحد الأدنى من متطلبات الصيانة
عادة ما تكون علب التروس الحلزونية مصنوعة من البرونز أو الحديد المطاوع، وتروسها الدودية مصنوعة من سبائك الصلب المقوى.
علبة تروس حلزونية (Helical Gearbox)
بالنسبة لبعض التطبيقات الخاصة التي تتطلب كفاءة أعلى وعزم دوران عالٍ جدًا، علبة التروس هلیکال مستعملة. علب التروس هذه:
- تتميز هذه الأنواع بكفاءة أعلى من النوع الحلزوني (تصل إلى 98%)
- أكثر ملاءمة للصمامات الكبيرة جدًا (أكثر من 36 بوصة)
- قادر على تحمل الصدمات والأحمال المفاجئة
- يستخدم عادة مع المشغلات الكهربائية
ناقل حركة يدوي مع عجلة يدوية
العديد من الصمامات مصنوعة من ناقل حركة يدوي مزود بعجلة يدوية. يشمل هذا النظام ما يلي:
- جسم علبة التروس مصنوع من الحديد الزهر أو الألومنيوم
- تروس داخلية بنسبة تحويل محددة
- عجلة يدوية (مقبض دوار) بقطر مناسب
- مؤشر وضع الصمام (مؤشر الوضع)
- جهاز قفل لمنع تغييرات الوضع غير المرغوب فيها
ناقلات الحركة الأوتوماتيكية (المشغلات)
في خطوط الأنابيب الحديثة وأنظمة الأتمتة الصناعية، بدلاً من ناقلات الحركة اليدوية، المشغل وهي مستعملة، وتتضمن بدورها علبة تروس داخلية:
- مشغل كهربائي: مزود بمحرك كهربائي وعلبة تروس تخفيض السرعة
- مشغل هوائي: مزود بأسطوانة هوائية وعلبة تروس
- مشغل هيدروليكي: لعزوم دوران عالية جدًا
عادة ما يتم توصيل هذه المحركات بأنظمة التحكم المركزية (DCS/PLC) وتسمح بالتحكم عن بعد.
المواصفات الفنية لعلبة تروس جودختار
لاتخاذ القرار الصحيح علبة تروس مناسبة للصمامينبغي عليك الانتباه إلى المواصفات الفنية التالية:
عزم الدوران الناتج
يتم تحديد عزم الدوران المطلوب بناءً على العوامل التالية:
- حجم الصمام (بالبوصة)
- فئة الضغط (الفئة)
- نوع الصمام (كرة، فراشة، بوابة)
- فرق الضغط في خط الأنابيب
- نوع السائل (غاز، سائل، بخار)
جدول نموذجي لعزم الدوران المطلوب:
| حجم الحليب | الفئة 150 | الفئة 300 | الفئة 600 |
|---|---|---|---|
| 6 بوصات | 150 نيوتن متر | 300 نيوتن متر | 600 نيوتن متر |
| 12 بوصة | 600 نيوتن متر | 1200 نيوتن متر | 2400 متر |
| 24 بوصة | 2500 نيوتن متر | 5000 نيوتن متر | 10000 نيوتن متر |
نسبة التروس
تتراوح نسبة التحويل في علب التروس الحلزونية عادةً بين 1:10 و 1:120:
- للحليب الخفيف: من 1:10 إلى 1:30
- للحليب متوسط الدسم: من 1:30 إلى 1:60
- للأسود الكبيرة: من 1:60 إلى 1:120
مادة الجسم والأضلاع
- بدنه: حديد الزهر الرمادي (GG25)، حديد الزهر المطاوع (GGG40/GGG50)، سبيكة الألومنيوم
- التروس الحلزونية: فولاذ سبيكي 16MnCr5 أو 20CrMo مع تقوية سطحية
- المعدات: البرونز الألومنيومي (AlBronze) أو البرونز الفوسفوري
- عمود الإخراج: فولاذ ST52 أو ما يعادله مع طلاء الكروم
المعايير
يجب أن تتوافق علب التروس المستخدمة في صمامات غاداختار مع المعايير التالية:
- ISO 5210: الأبعاد والوصلات القياسية
- مواصفات صمامات خطوط الأنابيب API 6D
- MSS SP-110: متطلبات علبة تروس الصمامات
ما هي صمامات الغاز التي تتطلب علبة تروس؟
جميع الصمامات الصناعية الكبيرة الحجم تقريباً مزودة بصناديق تروس:
صمام كروي
تُزود صمامات الكرة الأرضية التي يزيد قطرها عن 4 بوصات عادةً بعلبة تروس. تتطلب هذه الصمامات عزم دوران عالٍ نظرًا للاحتكاك الكبير بين الكرة والمقعد.
صمام الفراشة
بالنسبة للصمامات الفراشية التي يزيد قطرها عن 8 بوصات، يلزم وجود علبة تروس. وعلى الرغم من بساطة تصميمها، تتطلب هذه الصمامات عزم دوران كبير نظرًا لكبر مساحة التلامس بين القرص والسائل.
صمام بوابة
يجب أن تكون صمامات البوابة ذات الأحجام التي تزيد عن 6 بوصات وفئات الضغط العالي مزودة بصندوق تروس.
صمام سدادة
تتطلب هذه الأنواع من الصمامات أيضًا علبة تروس بأحجام كبيرة نظرًا للتلامس الكامل بين القابس والجسم.
فوائد استخدام علبة تروس عالية الجودة للصمام
استخدام علبة تروس صناعية عالية الجودة له العديد من المزايا بالنسبة لمعدات الحث:
يقلل من الجهد اليدوي المطلوب
باستخدام علبة تروس ذات نسبة تحويل مناسبة، يتم تقليل القوة المطلوبة لتدوير الصمام بنسبة تصل إلى 90%. وهذا يسمح للمشغل بالتحكم في الصمام بسهولة ودون إرهاق.
إطالة عمر الحليب
يمنع صندوق التروس المناسب القوة المفاجئة والتأثير على الصمام ويزيد من العمر الافتراضي للمعدات.
أداء سلس ودقيق
تتيح علب التروس عالية الجودة التحكم الدقيق في موضع الصمام وتمنع الاهتزاز والصدمات أثناء الفتح والإغلاق.
مزيد من الأمان
في حالات الطوارئ، يسمح صندوق التروس المناسب بإغلاق الصمام بسرعة وأمان، وهو أمر بالغ الأهمية لسلامة خط الأنابيب.
تقليل تكاليف الصيانة
تساهم علب التروس عالية الجودة ذات متطلبات الصيانة الأقل في خفض تكاليف التشغيل على المدى الطويل.
دليل لاختيار علبة التروس المناسبة لصمام الغاز
لاختيار علبة التروس المناسبة، اتبع الخطوات التالية:
1. احسب عزم الدوران المطلوب
يتم حساب عزم الدوران المطلوب بناءً على الصيغة التالية:
T = K × D² × ΔP
أين:
- T: عزم الدوران المطلوب (نيوتن متر)
- K: معامل يعتمد على نوع الصمام
- D: قطر الصمام (بوصة)
- ΔP: فرق الضغط (بار)
2. انتبه لحجم الحليب
- صمامات بقطر 2-4 بوصة: علبة تروس صغيرة بعزم دوران 50-200 نيوتن متر
- صمامات من 6 إلى 12 بوصة: علبة تروس متوسطة بعزم دوران من 200 إلى 2000 نيوتن متر
- صمامات من 14 إلى 24 بوصة: علبة تروس كبيرة بعزم دوران من 2000 إلى 10000 نيوتن متر
- صمامات أكبر من 24 بوصة: علبة تروس خاصة بعزم دوران يزيد عن 10000 نيوتن متر
3. نوع التطبيق (يدوي/تلقائي)
- للتحكم اليدوي: علبة تروس مزودة بعجلة يدوية
- لأغراض التشغيل الآلي: علبة تروس مزودة بشفة قياسية ISO 5210 لتركيب المشغل
4. الظروف البيئية
- البيئات المسببة للتآكل: علبة تروس مطلية بالإيبوكسي أو الفولاذ
- درجة حرارة عالية: علبة تروس مزودة بشحم مقاوم للحريق
- البيئات القابلة للانفجار: علبة تروس مقاومة للانفجار (مقاومة للانفجار)
5. عامل الثقة
اختر دائمًا علبة تروس يكون عزم الدوران المقدر لها أعلى بنسبة 20-30% على الأقل من عزم الدوران المحسوب.
سعر علبة تروس جوداختار
سعر علبة تروس جوداختار يعتمد ذلك على عدة عوامل:
العوامل المؤثرة على السعر:
- الحجم وعزم الدوران: علب التروس الأكبر حجماً والأعلى عزماً تكلف أكثر.
- جنس مواد: تُعد علب التروس البرونزية أغلى ثمناً من تلك المصنوعة من الحديد الزهر.
- نوع علبة التروس: حلزوني أو لولبي أو أخمصي
- العلامة التجارية مصنع: داخلي أو خارجي
- كمية الطلب: يؤدي الشراء الرأسي إلى خفض الأسعار
نطاق سعري نموذجي (للاسترشاد):
- علبة تروس صغيرة (50-200 نيوتن متر): ابتداءً من مليوني تومان
- علبة تروس متوسطة (200-2000 نيوتن متر): 5-15 مليون تومان
- علبة تروس كبيرة (2000-10000 نيوتن متر): 15-50 مليون تومان
- علبة تروس خاصة (أكثر من 10000 نيوتن متر): قابلة للتفاوض
ملاحظة هامة: للحصول على أسعار دقيقة ومحدثة، تأكد من الاتصال بالخبراء الفنيين، حيث تختلف الأسعار تبعاً لتقلبات السوق والمواصفات الفنية الدقيقة.
الأسئلة المتداولة
هل علبة تروس جودختار متوافقة مع جميع أحجام الصمامات؟
لا، كل علبة تروس مصممة لحجم ونطاق عزم دوران محددين. عليك اختيار علبة تروس متوافقة مع حجم الصمام، وفئة الضغط، ومتطلبات عزم الدوران. يحدد معيار ISO 5210 وصلات قياسية تساعدك في اختيار علبة التروس المناسبة.
ما هو العمر الافتراضي لعلبة التروس؟
مع الصيانة الدورية (التشحيم كل 6-12 شهرًا)، يمكن أن تعمل علب التروس عالية الجودة لمدة 10-15 عامًا أو أكثر. وتؤثر عوامل مثل الظروف البيئية وعدد دورات التشغيل والحمل المطبق على عمر علبة التروس.
كيفية استبدال علبة التروس المعيبة؟
لاستبدال علبة التروس:
- ضع الصمام في وضع الإغلاق الكامل.
- افتح عجلة اليد والوصلات.
- قم بفك البراغي التي تربط علبة التروس بالصمام.
- قم بإزالة علبة التروس القديمة وقم بتركيب علبة التروس الجديدة.
- قم بربط الوصلات وتشحيمها.
- اختبر وظيفة الصمام.
إذا كنت غير متأكد، فتأكد من طلب المساعدة من فني ذي خبرة.
هل يمكن تحويل ناقل الحركة اليدوي إلى ناقل حركة أوتوماتيكي؟
نعم، إذا كانت علبة التروس الخاصة بك تحتوي على شفة قياسية ISO 5210، فيمكنك تحويلها إلى نظام أوتوماتيكي عن طريق تركيب مشغل كهربائي أو هوائي أو هيدروليكي.
ما نوع الشحم المناسب لمخفض التروس؟
يُستخدم عادةً شحم الليثيوم EP2 أو شحوم خاصة بعلب التروس. في البيئات ذات درجات الحرارة العالية، استخدم شحومًا مقاومة للحرارة. اتبع دائمًا توصيات الشركة المصنعة لعلبة التروس.
الخاتمة والكلمة الأخيرة
سعر علبة تروس جوداختار يلعب دورًا حيويًا في التشغيل السليم والآمن للصمامات الصناعية. إن اختيار علبة التروس المناسبة لا يُسهّل التحكم في الصمامات فحسب، بل يُطيل عمر المعدات، ويُقلل تكاليف الصيانة، ويُعزز سلامة خطوط الأنابيب.
أهم النقاط للشراء:
✅ احسب عزم الدوران المطلوب بدقة
✅ استخدم علبة تروس ذات عامل موثوقية مناسب.
✅ انتبه لجودة المواد والبناء
✅ متوافق مع معيار ISO 5210
✅ احرص على اتباع جدول صيانة وتشحيم منتظم.
